奔驰smart 132.9发动机正时维修

    以下资料适用于132. 9发动机在车型451.3/4中的操作参考。
（1）更换发动机正时链（图2-22）

    ①检查凸轮轴的基本位置。
    ②拆下正时箱盖罩。
    ③使用合适的螺丝刀向后转动链条张紧器8上的棘轮9，然后通过孔（图2-22中箭头A）锁止链条张紧器8。为锁止链条张紧器8，在链条张紧器8上的孔（箭头A）中插入一个直径为1. 5mm的销。安装：将适配器安装到曲轴上，拆下启动机齿圈上的固定锁，然后沿发动机转动方向将发动机转动约两圈，直到曲轴链轮上的标记与汽缸体曲轴箱上的标记彼此相对。然后检查凸轮轴链轮2上的标记（箭头B）与凸轮轴调节器3上的标记（箭头C是否彼此相对；如有必要，则拆下发动机正时链1，然后再次装上。
    ④松开螺栓5，然后拆下滑轨6。安装：检查滑轨6是否磨损；如有必要，则进行更换。
    ⑤松开螺栓4，然后拆下张紧轨7。安装：检查张紧轨7是否磨损；如有必要，则进行更换。
    ⑥取下发动机正时链1安装：安装发动机正时链1之前，检查凸轮轴链轮2上的标记（箭头B）与凸轮轴调节器3上的标记（箭头C）是否彼此相对。另外，必须适当地转动进气凸轮轴和排气凸轮轴。以上步骤提及部件位置见图2-22。
    ⑦反序安装。
    ⑧拧紧力矩：
    螺栓—连接发动机正时链张紧轨到汽缸盖23N·m。
    螺栓—连接发动机正时链滑轨到汽缸盖10N·m。
    螺栓—连接发动机正时链滑轨到曲轴箱10N·m。

（2）检查和调节a轮轴基本位置（图2-23~图2-25）

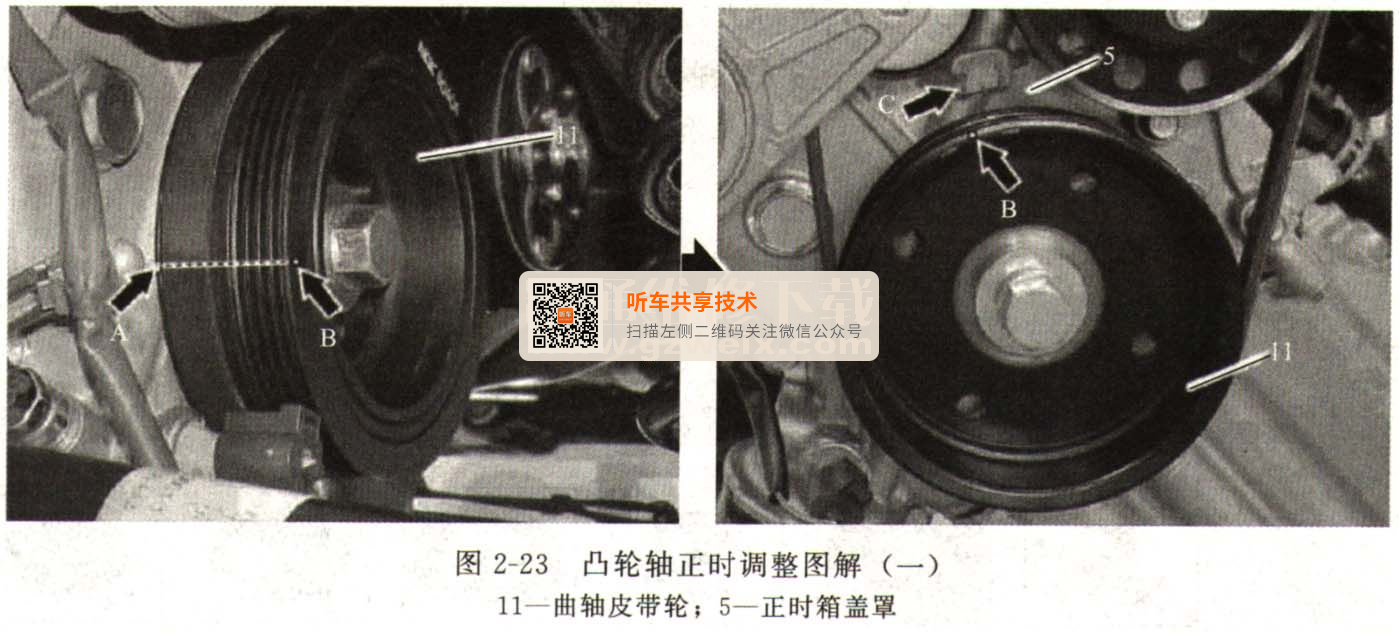

    ①将进气凸轮轴10和排气凸轮轴2调至基本位置。在整个校正过程中，曲轴皮带轮11上的标记（箭头A或箭头B）必须与正时箱盖罩5上的标记“10”（箭头C）相对应。标记“10”（箭头C）位于上止点前（BTDC） 10°处。
    ②在六角部分处反向固定排气凸轮轴2（箭头D），然后松开凸轮轴链轮1上的螺栓3。
    ③拆下正时箱盖罩5上的螺旋塞4。
    ④使用合适的工具在凸轮轴链轮1和凸轮轴调节器7之间的区域中向下压发动机正时链6，然后使用合适的螺丝刀向后推链条张紧器9上的棘轮8，然后锁止链条张紧器9。需要一个助手来压下发动机正时链6。为锁止链条张紧器9，在链条张紧器9上的孔（箭头E）中插入一个直径为1. 5mm的销子。
    ⑤拆下螺栓3；然后将凸轮轴链轮1从排气凸轮轴2上分开并将其从发动机正时链6上拆下调节。
    ⑥升起发动机正时链6，然后通过六角部分沿箭头方向转动进气凸轮轴10，直至凸轮轴调节器7上的标记（箭头F）达到正时箱盖罩接触面5的高度。切勿沿箭头的反方向转动进气凸轮轴10；这样会导致发动机正时链6折起，从而造成损坏。

    ⑦将发动机正时链6安放到凸轮轴调节器7的齿圈上。
    ⑧通过六角部分转动排气凸轮轴2（箭头D，直至驱动盘12（图2-25）与正时箱盖罩5的接触面垂直。
    ⑨根据标记（箭头G）对正凸轮轴链轮1，然后插人发动机正时链6中。标记（箭头G）必须位于正时箱盖罩5接触面的高度处，且与凸轮轴调节器7上的标记（箭头F）相对。
    ⑩将螺栓3拧入排气凸轮轴2，以进行定心。仅将螺栓3安装人位；不要拧紧。
    11.将带有开口（箭头H）的凸轮轴链轮1压到排气凸轮轴2的驱动盘12上。如有必要，则通过六角部分转动排气凸轮轴2。
    12.在六角部分处反向固定排气凸轮轴2（箭头D），然后拧紧凸轮轴链轮1上的螺栓3。
    13.使用合适的工具将发动机正时链6向下推人到凸轮轴链轮1与凸轮轴调节器7之间的区域内；将销子从链条张紧器9的孔中（箭头E）拉出。需要一个助手来压下发动机正时链6。
    14.拆下正时箱盖罩5上的螺旋塞4，使用新的密封圈。
    15.沿发动机运转方向转动发动机两圈。
    16.再次检查进气凸轮轴10和排气凸轮轴2的基本位置。如有必要，重复步骤②~16数次。
    17.安装皮带轮11的护盖。以上步骤提及部件位置见图2-23~图2-25。
    18.固定右后轮。
    19.安装汽缸盖罩。
