2000~2005款一汽奥迪A6 2.4L ATX发动机正时维修

（1）发动机技术参数（见表1-3）

（2）发动机正时带拆却与安装
    正时带的拆卸步骤如下。
    ①先拆下发动机罩盖（见图1-21）。

    ②拆下隔声罩（见图1-22）。

    ③拆卸前保险杠。
    ④锁支架在维修位置。
    ⑤拆装多楔带。
    ⑥松开齿形带护罩两边的卡箍并取下护罩。
    ⑦如图1-23所示，用手将发动机转至上止点位置。标记A和B应对齐。

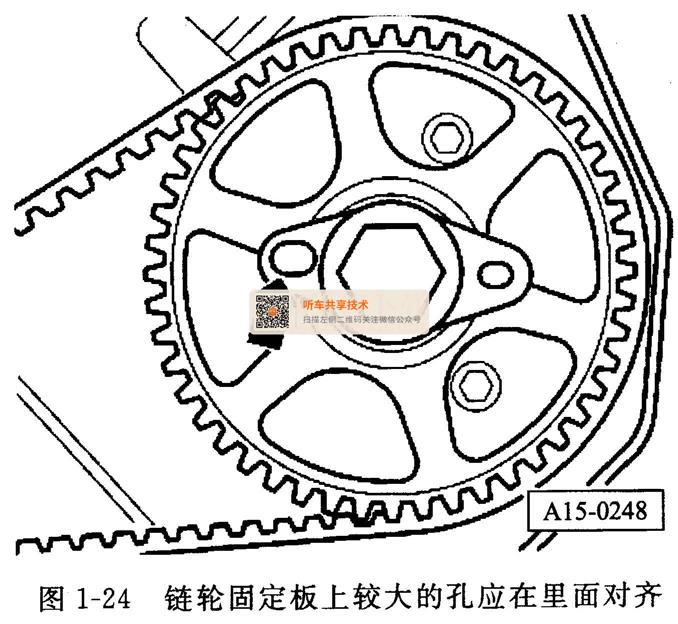

    ⑧检查凸轮轴位置：凸轮轴链轮固定板上较大的孔应在里面对齐，否则，将曲轴再转一圈（见图1-24）。

    ⑨拆下缸体左侧的堵塞。
    ⑩曲轴上的上止点钻孔应能见到或摸到，该钻孔在堵塞孔后面。
    11将3242装到堵塞孔处并拧紧（见图1-25）。

    12拆下多楔带张紧器。
    13拆下齿形带中部和右部护罩。
    在齿形带上标出旋转方向，重新安装时，若方向不对，带会断裂。齿形带张紧元件具有油液阻尼性，故可施加一恒定压力，慢慢将其压缩。用2024A上的弹簧销。
    14如图1-26所示，用内六角扳手（8mm）按箭头方向转动齿形带张紧轮1，一直转到张紧杆2压住张紧元件3并能将φ2mm的弹簧销装入孔和柱塞内。

15插入弹簧销，松开齿形带张紧轮。
16拆下减振器。
17拆下多楔带惰轮（见图1-27）箭头所示。

18拆下齿形带。
正时带的安装步骤如下。
①将专用工具3391装到两凸轮轴固定板上（见图1-28）

②松开凸轮轴上的两个螺栓并拧出约5圈。
③取下专用工具3391.

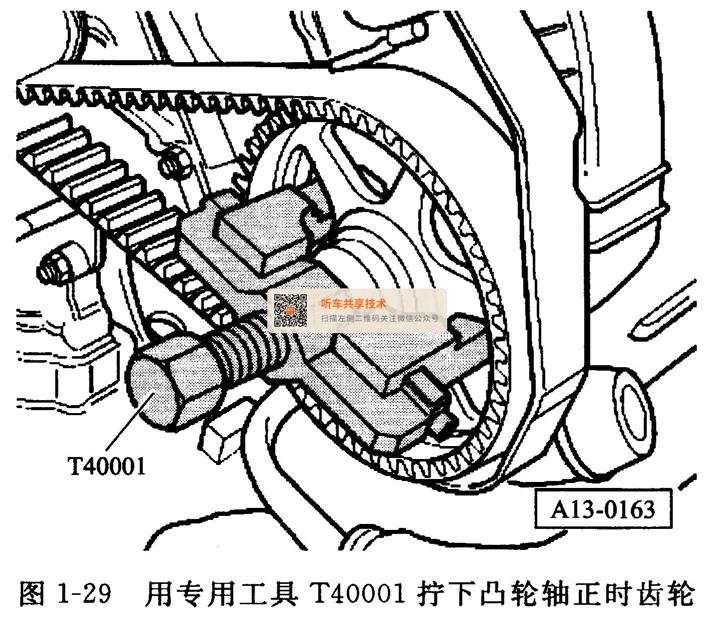

④用专用工具T40001拧下凸轮轴正时齿轮（见图1-29）

⑤再次将带固定板的凸轮轴正时齿轮装上并拧紧。
注意：必须保证凸轮轴正时齿轮在锥面上能动但不能倾斜。
⑥按图1-30所示将齿形带装到正时齿轮上。

⑦装上3391.
⑧用8mm内六角扳手拧齿形带张紧轮，拧至可取出弹簧销。
⑨启动发动机前，按下述对张紧轮预张紧。
a．将力矩扳手放入张紧轮的内六角内。
b．按张紧方向用15N·m力矩转张紧轮，对其预张紧。
各部件拧紧力矩见表1-4。
