2016年沃尔沃S60 LB4204T11（2.0T）发动机正时校对方法

    1．特种工具
    （1）999 7497反向固定器，如图1所示。工具编号：999 7497。工具说明：反向固定器。工具挂板：21。

      2，拆卸
    （1）注意！本规程中的拆卸步骤可能包含安装详情。
    （2）需要拆卸的物件。
    ①右前轮。
    ②发动机支撑绝缘体，右。
    ③减震器。
    （3）拆下如图2所示螺丝。扭力：M6、10N．m。

    （4）小心！请确认部件位置正确，如图3所示。

    （5）使用专门工具：999 7497、如图4所示。

    （6）使用专门工具：999 7497-1、如图5所示。

    （7）注意！请务必将件组转至停止，如图6所示。

    （8）上紧如图7所示螺帽。扭力：M10，50N·m。

    （9）拆下如图8所示螺丝。

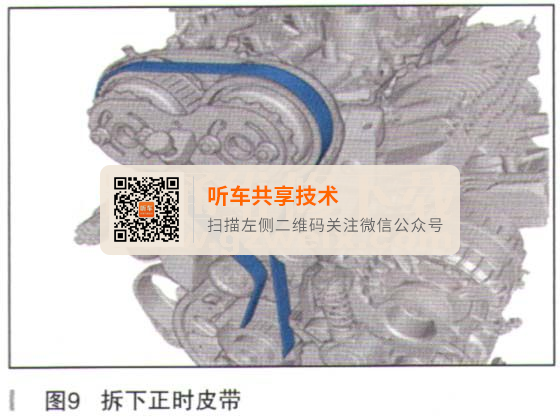

    （10浙下正时皮带，如图9所示。

    （11）拆下如图10所示螺丝。

    3．安装
    （1）小心！请确认部件位置正确，如图11所示。小心！确保曲柄没有转动。

      （2）注意！确保使用新的组件。上紧如图12中螺丝。扭力：M8、24N·m。

    （3）注意！在本阶段，只能用手拧紧螺丝。注意！确保使用新的组件。安装如图13所示螺丝。

    （4）注意！务必按照图14所示顺序。注意！确保使用新的组件。

    （5）小心！确保已将被标示之组件予以拆除，如图15所示。

    （6）调节皮带张紧器。注意！正时皮带张紧器的设定值取决于发动机温度。汁意！确保皮带张紧轮与皮带张紧轮支架对齐，如图16所示。调整为指定值。使用六角扳手上紧螺丝。扭力：M8、24N·m。

    （7）注意！发动机已转动故皮带会假设其正确位置，如图17所示，转动发动机。

    （8）小闪倘若实测值大于或小于指定的范围，必须再次执行有关调整部分的所有步骤。
    注意！确保皮带张紧轮与皮带张紧轮支架对齐，如图18所示。调整为指定值。

    （9）安装其余部件以相反次序安装。
