2016年亚太沃尔沃S60L（1.5T B4154T4）发动机正时校对方法

    通用以下车型：
    2016年亚太沃尔沃S60L（1.5T B4154T4）。
    2016年沃尔沃V40（1.5T B4154T4）。
    2016年沃尔沃V40（2.0T B4204T19）。
    2016年沃尔沃V60（2.0T B4204T19）。
    2016年亚太沃尔沃S60L（2.0T B4204T19）。
    1．特种工具
    9997497反向固定器，如图7-86。工具编号：9997497。工具说明：反向固定器。工具挂板：21。

    2．拆卸
   （1）本规程中的拆卸步骤可能包含安装详情。
   （2）需要拆卸的物件。
    ①右前轮。
    ②发动机支撑绝缘体，右。
    ③减震器。
   （3）拆下如图7-87螺丝。扭力：M6，10N·m。

   （4）请确认部件位置正确，如图7-88。

    （5）使用专门工具：999 7497，如图7-89。

   （6）使用专门工具：9997497-1，如图7-90。

   （7）请务必将件组转至停止，如图7-91。

   （8）上紧如图7-92螺帽。扭力：25N·m。

   （9）拆下如图7-93螺丝。

   （10）拆下正时皮带，如图7-94。

   （11）拆下如图7-95螺丝。

    3．安装
   （1）请确认部件位置正确，如图7-96。确保曲柄没有转动。

   （2）确保使用新的组件。上紧如图7-97中螺丝。扭力：M8, 24N·m。

   （3）在本阶段，只能用手拧紧螺丝。确保使用新的组件。安装如图7-98螺丝。

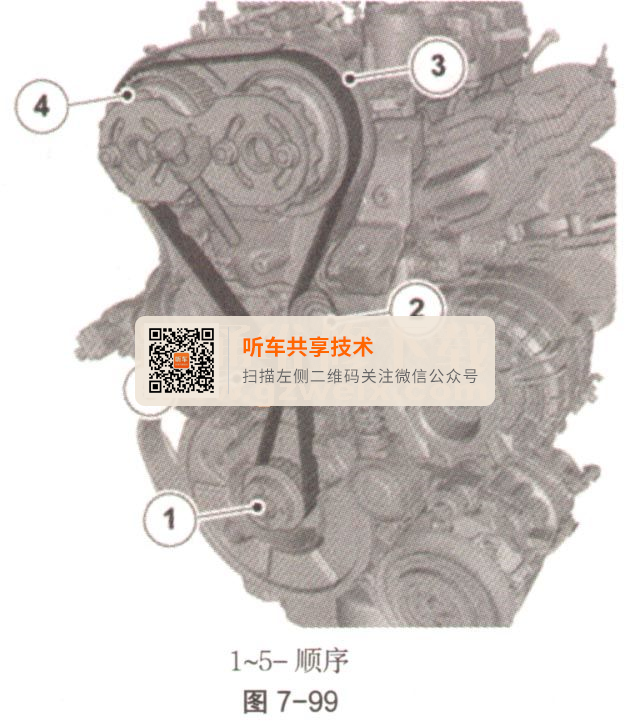

   （4）务必按照图7-99顺序。确保使用新的组件。

   （5）确保已将被标示之组件予以拆除，如图7-100。

   （6）调节皮带张紧器。正时皮带张紧器的设定值取决于发动机温度。确保皮带张紧轮与皮带张紧轮支架对齐，如图7-101。调整为指定值。使用六角扳手上紧螺丝。扭力：M8 , 24N·m。

   （7）发动机已转动故皮带会假设其正确位置，如图7-102。转动发动机。

   （8）倘若实测值大于或小于指定的范围，必须再次执行有关调整部分的所有步骤。确保皮带张紧轮与皮带张紧轮支架对齐，如图7-103。调整为指定值。

   （9）其余部件以相反次序安装。
