2013～2016年进口沃尔沃S60（3.0 TB6304T4）发动机正时校对方法

    通用以下车型
    2014年国产沃尔沃S80L（3.0 TB6304T4）。
    2012～2015年进口沃尔沃V6以3.0 TB6304T4）。
    2011～2015年进口沃尔沃XC60（3.0 TB6304T4）。
    1．专用工具
   （1） 9997257键，如图7-54。工具编号：9997257。工具说明：键。工具挂板：21。

   （2）9997271支撑件，如图7-55。工具编号：9997271。工具说明：支撑件。工具挂板：21。

   （3） 9997261位置传感器，如图7-56。工具编号：9997261。工具说明：位置传感器。工具挂板：21。

   （4）9997263固定器，如图7-57。工具编号：9997263。工具说明：固定器。工具挂板：21。

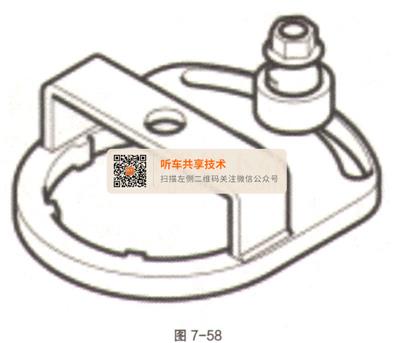

   （5）9997264固定器，如图7-58。工具编号：9997264。工具说明：固定器。工具挂板：21。

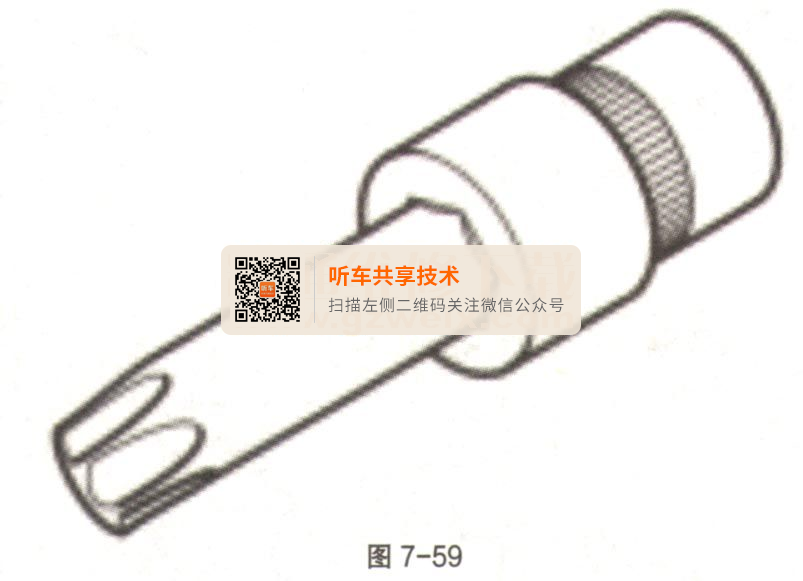

   （6） 999 7272 Torx 60，如图7-59。工具编号：9997272。工具说明：Torx 60。工具挂板：21。

    2．拆卸
   （1）拆下前曲轴密封。
   （2）拆下如图7-60部件。扭力：M6，10N·m。

   （3）旋转曲轴，直到1号活塞处于上止点（TDC），如图7-61。使用专门工具：999 7257。

   （4）使用专门工具：9997271，如图7-62。

   （5）拆下如图7-63箭头螺栓。

   （6）使用专门工具：9997261，如图7-64。

   （7）拆卸外垫片，正时罩盖。
   （8）使用冲销，如图7-65。

   （9）使用专门工具：999 7263, 999 7264和9997272，如图7-66。

   （10）拆下链条，如图7-67。

    3．安装
   （1）安装链条，如图7-68。

   （2）安装如图7-69部件。拧紧力矩：M6，10N·m。

   （3）使用专门工具：999 7264、 999 7263和9997272，如图7-70～图7-72。扭力：中央螺栓，排气凸轮轴。分级1: 75N·m。分级2: 90°。扭力：中央螺栓，进气凸轮轴，110N·m。





   （4）使用专门工具：9997257，如图7-73。

   （5）安装如图7-74螺栓。拧紧力矩：M12，80N·m。

   （6）拆卸如图7-75工具。

   （7）需要安装的物件。
    ①曲轴前密封。
    ②密合垫，外正时罩盖。
