2012～2015年进口沃尔沃XC60（2.0T B4204T7）发动机正时校对方法

    通用以下车型：
    2011～2012年进口沃尔沃S60（2.0T B4204T7）。
    2012～2013年国产沃尔沃S80L（2.0T B4204T7）。
    拆装方法如下。
    凸轮轴皮带轮和曲轴皮带轮没有正时标记，必须要用专用工具才行。2.0T发动机的安装时：正时皮带在凸轮轴皮带轮和曲轴皮带轮之间压紧。
    1．拆卸方法
    （1）拆下辅助皮带。
    （2）发动机支撑绝缘体（右）。
    （3）拆下曲轴位置传感器
    （4）拆下如图7-1部件。

    （5）安装上专用工具：9997406，如图7-2。

    （6）拆下如图7-3部件。

    （7）安装上专用工具9997405，如图7-4。

    （8）拆下如图7-5部件。

    （9）拆下如图7-6部件。

    （10）拆下如图7-7部件。

    （11）拆下如图7-8部件。

    （12）拆下如图7-9部件。

    （13）拆下如图7-10部件。

    （14）拆下如图7-11部件。

    2．安装方法
    （1）确保安装一个新的摩擦垫圈，如图7-12。

    （2）拧紧如图7-13螺栓。拧紧力矩：M6，10N·m。

    （3）拧紧如图7-14螺栓。拧紧力矩：M6，10N·m。

    （4）拧紧如图7-15螺栓。拧紧力矩：M6，10N·m。

    （5）保证配合面清洁无异物，如图7-16。

    （6）拧紧如图7-17螺栓。拧紧力矩：M6，10N·m。

    （7）拧紧如图7-18螺栓。拧紧力矩：M10，50N·m。

    （8）拧紧如图7-19螺栓。拧紧力矩：M8，24N·m。

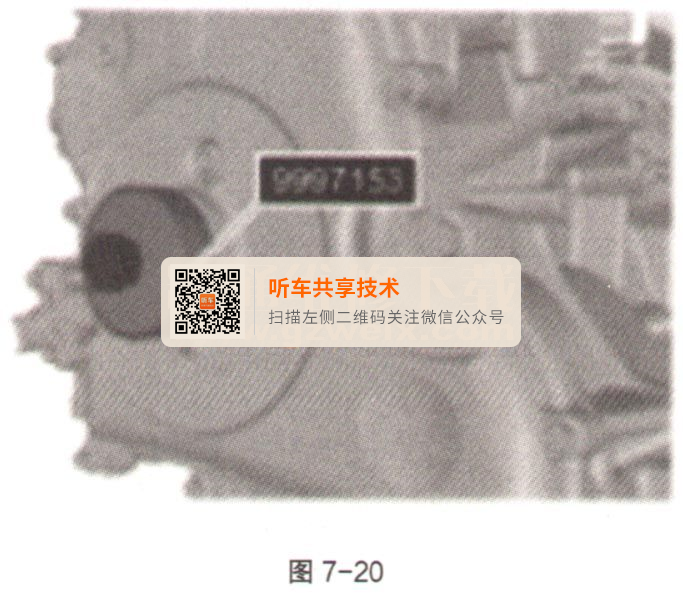

    （9）使用专用工具：9997153，如图7-20。

    （10）使用专用工具：9997406，如图7-21。

    （11）装上如图7-22部件。

    （12）拧紧如图7-23曲轴减震器中心螺栓。拧紧力矩：一级，100N·m；二级，90°。

    （13）拧紧如图7-24螺栓。拧紧力矩：M8，24N·m。

    （14）安装燃油泵支架，如图7-25。

    （15）安装曲轴位置传感器。
    （16）安装发动机支撑绝缘体（右）。
    （17）安装辅助皮带。
