2016年沃尔沃S60L发动机（1.5T B4154T4）正时校对方法

    1．特种工具
      （1 ） 999 7497反向固定器，如图1所示。工具编号：9997497。上具说明：反向固定器。工具挂板：21。

    2．拆卸
      （1）注意！本规程中的拆卸步骤可能包含安装详情。
      （2）需要拆卸的物件：
    ①右前轮。
    ②发动机支撑绝缘体，右。
    ③减震器。
      （4）拆下如图2所示螺丝。扭力：M6，10N·m。

      （5）小心！请确认部件位置正确，如图3所示。

      （6）使用专门工具：999 7497，如图4所示。

      （7）使用专门工具：9997497-1，如图5所示。

      （8）注意！请务必将组件转至停止，如图6所示。

      （9）上紧如图7所示螺帽。扭力：25N·m。

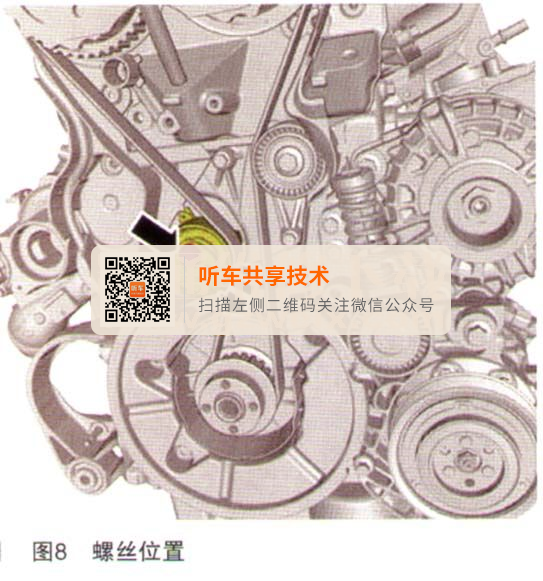

      （10）拆下如图8所示螺丝。

      （11）拆下正时皮带，如图9所示。

      （12）拆下如图10所示螺丝。

    3．安装
      （1）小心！请确认部件位置正确，见图3。小心！确保曲柄没有转动。
      （2）注意！确保使用新的组件。上紧螺丝，见图10。扭力：M8，24N·m。

      （3）注意！在本阶段，只能用手拧紧螺丝。注意！确保使用新的组件。安装如图11所示螺丝。

      （4）注意！务必按照如图12所示顺序。注意！确保使用新的组件。

      （5）小心！确保已将被标示之组件予以拆除，如图13所示。

      （6）调节皮带张紧器。注意！正时皮带张紧器的设定值取决于发动机温度。注意！确保皮带张紧轮与皮带张紧轮支架对齐，如图14所示。调整为指定值。使用：六角扳手上紧螺丝。扭力：M8，24N·m。

      （7）注意！发动机已转动，固然皮带会假设其正确位置，如图15所示。转动发动机。

      （8）小心！倘若实测值大于或小于指定的范围，必须再次执行有关调整部分的所有步骤。
    注意！确保皮带张紧轮与皮带张紧轮支架对齐，见图14。调整为指定值。
      （9）安装其余部件以相反次序安装。
