2011～2015年路虎发现4（Discovery 4）（3.0D 306DT）发动机正时校对方法

    通用以下车型：
    2012～2015年路虎新揽胜（L405）（Rang Rover）（3.0D306DT），
    2015年路虎新揽胜混合动力（L405 X Rang Rover X 3.0D306DT），
    2013～2015年路虎揽胜新运动版（L494）（Range RoverSport）（3.0D 306DT），
    2015年路虎揽胜新运动版混合动力（L494）（Range Rover Sport）（3.0D 306DT）。
   （一）正时皮带拆卸和安装
   （1）拆卸方法。
    ①确保采用车轴支架支撑好车辆。举升并支撑好车辆。
    ②拆下正时盖。
    ③拆下启动机。
    ④拆下图3-87的部件。

    ⑤顺时针转动凸轮轴，将在飞轮或挠性传动板上的凸轮轴定位孔与汽缸体口对齐。
    ⑥检查曲轴带轮定位孔是否正确定位。如果定位孔没有对齐，顺时针旋转曲轴整整1周，如图3-88。

    ⑦安装专用工具如图3-89。专用工具：303-1117。

    ⑧拆下图3-90部件。

    ⑨安装专用工具，如图3-91。专用工具：303-1126。

    ⑩不要将专用工具用于锁定凸轮轴。未能遵守这一指令可能会对发动机或专用工具造成损坏。松开螺栓时不要超过2圈，如图3-92。

    11小心不要丢弃部件，如图3-93。

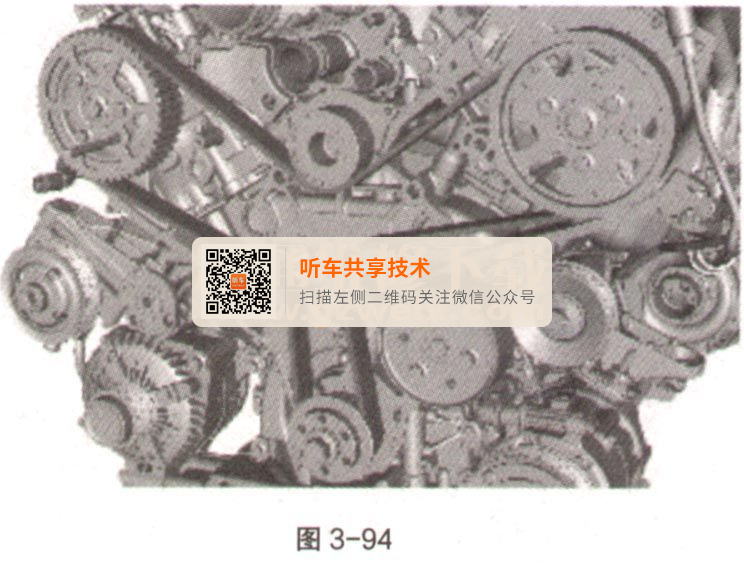

    12小心不要丢弃部件，如图3-94。

   （2）安装方法。
    ①安装如图3-95的部件。

    ②确保安装1个新螺栓，如图3-96。此阶段仅用手指紧固螺栓。

    ③确保凸轮轴带轮保持在顺时针位置。安装新的正时皮带。从曲轴带轮开始，按照如图3-97的顺序，沿逆时针方向安装正时皮带。

第1阶段：将正时皮带系在曲轴带轮上。
第2阶段：将正时皮带系在隋轮带轮上。
第3阶段：将正时皮带系在左侧凸轮轴带轮上。
第4阶段：将正时皮带系在隋轮带轮上。
第5阶段：将正时皮带系在右侧凸轮轴带轮上。
第6阶段：将正时皮带系在正时皮带张紧器。
④确保正时皮带张紧器窗口与如图3-98的槽对齐。拉紧正时皮带。逆时针旋转张紧器总成。扭矩：26N·m。

    ⑤不要将专用工具用于锁定凸轮轴。未能遵守这一指令可能会对发动机或专用工具造成损坏。使用一个合适的工具，反握凸轮轴带轮固定螺栓，如图3-99。扭矩：23N·m。

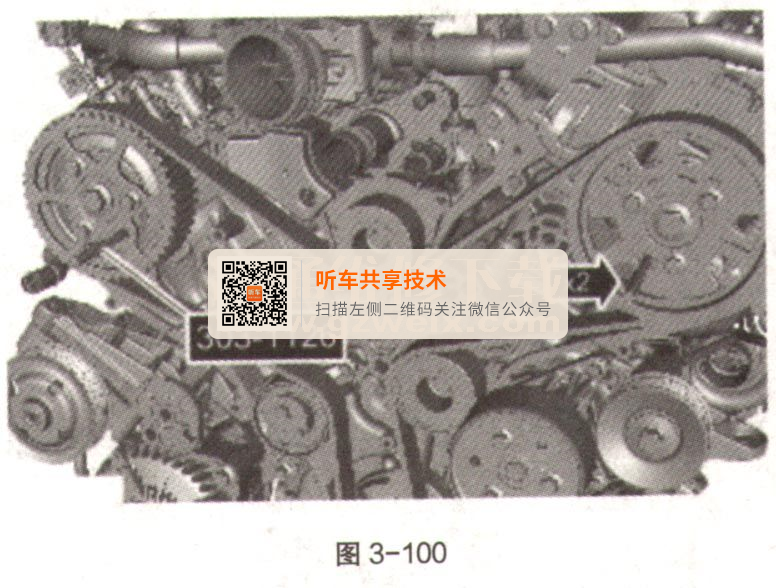

⑥专用工具：303-1126，如图3-100。

⑦专用工具：303-1117，如图3-101。

⑧仅顺时针旋转曲轴。顺时针旋转发动机整整2周。
⑨专用工具：303-1117，如图3-102。

    ⑩将专用工具安装到排气凸轮轴带轮。如果专用工具不能正确安装，请重复正时皮带安装步骤。从凸轮轴带轮上卸下专用工具。
    11拧紧图3-103的部件。扭矩：80N·m。

12专用工具：303-1117，如图3-104。

13装上如图3-105部件。

14装上启动机。
15装上正时盖。

（二）左侧凸轮轴拆卸和安装
（1）专用工具。
拆卸器，凸轮轴后带轮螺栓，如图3-106。

（2）拆卸。
①参阅规格。
②参阅：后端附件驱动（READ）（303-05A附件驱动-TDV6 3.0L柴油机，拆卸和安装）。
    ③参阅：正时皮带。
    ④安装专用工具，如图3-107。

⑤安装专用工具，如图3-108。

    ⑥使用专用工具，拆卸凸轮轴后带轮固定螺栓，
如图3-109。

⑦卸下专用工具。
⑧拆下链轮，如图3-110。

⑨拆下护罩上的螺栓，如图3-111。

⑩拆下链轮螺栓，如图3-112。

11安装专用工具，如图3-113。

12拆下凸轮轴螺栓，如图3-114。

13拆下专用工具，如图3-115。

14拆下如图3-116部件。

    15重新给次级正时链张紧轮定位。固定次级正时链张紧轮柱塞，如图3-117。

16均匀地拆下凸轮轴轴承盖，如图3-118。

17拆下如图3-119螺栓。

18小心不要丢弃密封，如图3-120。

19拆下凸轮轴，如图3-121。

20拆下链条张紧器，如图3-122。

21拆下如图3-123的插头和螺栓。

（3）安装。
①将次级正时链安装到凸轮轴上，如图3-124。

②安装次级正时链张紧轮组件，如图3-125。

    ③确保凸轮轴上的圆点处于12点钟位置。未能遵守这一指令可能会对发动机造成损坏。安装之前，请采用符合Jaguar规范要求的润滑油润滑凸轮轴和凸轮轴轴承盖。请采用双曲线齿轮油润滑凸轮轴。安装凸轮轴，如图3-126。

④安装新密封件，如图3-127。

⑤拧紧如图3-128中螺栓。扭矩：10N·m。

    ⑥在排气凸轮轴密封轴承盖上涂上Loctite 518密封剂，如图3-129。在左后和左前凸轮轴轴承盖上涂上2mm宽的Loctite 518密封剂。在左前和左后凸轮轴轴承盖上涂上直径为7mm的Loctite 518密封剂。

⑦注意：按顺序拧紧螺栓，如图3-130。

a．将凸轮轴轴承盖装回其原始位置。
b．第1阶段：螺栓1-14，拧紧至1N·m。
c．第2阶段：螺栓1-14，拧紧至5N·m。
d．第3阶段：螺栓1-14，拧紧至10N·m。
e．第4阶段：螺栓1518，拧紧至1N·m。
f。第5阶段：螺栓1518，拧紧至5N·m。
h．第6阶段：螺栓1518，拧紧至10N·m。
⑧拆除次级正时链张紧轮固定销，如图3-131。

⑨安装如图3-132部件。

⑩安装专用工具，如图3-133。

    11拧紧如图3-134螺栓。扭矩：1级，80N·m;2级，80°。

    12拆下专用工具，如图3-135。

13此阶段仅用手指紧固螺栓，如图3-136。

14拧紧如图3-137螺栓。扭矩：10N·m。

15此阶段仅用手指紧固螺栓，如图3-138。

16安装专用工具，如图3-139。

17安装专用工具，如图3-140。

18确保正确遵循扭矩扳手设置程序，如图3-141。未能遵守此指令可能导致车辆损坏。计算扭矩扳手的设置。

    19确保正确遵循扭矩扳手设置程序。未能遵守此指令可能导致车辆损坏。利用专用工具，安装凸轮轴后带轮固定螺栓。专用工具：303-1145/2，如图3-142。扭矩：1级，80N·m; 2级，80°。

20卸下专用工具。
21安装正时皮带。
22安装后端附件驱动（READ）。

   （三）右侧凸轮轴拆卸和安装
   （1）专用工具。
    固定工具，凸轮轴前带轮，如图3-143。

   （2）拆卸。
    ①参阅规格。
    ②拆下制动真空泵。
    ③拆下右侧气门室罩。
    ④拆下正时皮带。
    ⑤拆下如图3-144螺栓。注意：图为左侧，右侧与之类似。

    ⑥安装正时工具，如图3-145。注意：图为左侧，右侧与之类似。专用工具：303-1124。

    ⑦拆下如图3-146螺栓。注意：图为左侧，右侧与之类似。

    ⑧拆下专用工具，如图3-147。注意：图为左侧，右侧与之类似。专用工具：303-1124。

⑨拆下如图3-148部件。

    ⑩拆下止位销，如图3-149。注意：图为左侧，右侧与之类似。重新给次级正时链张紧轮定位。固定次级正时链张紧轮柱塞。

    11渐进地均匀松开凸轮轴轴承盖，如图3-150。

    注意：图为左侧，右侧与之类似。

    12拆下如图3-151螺栓。注意：图为左侧，右侧与之类似。

13小心不要丢弃密封件，如图3-152。

    14拆下凸轮轴，如图3-153。注意：图为左侧，右侧与之类似。

15拆一下链条张紧器，如图3-154。

16拆下链条，如图3-155。

（3）安装。
①按如图3-156的标记安装链条。

②安装链条张紧器，如图3-157。

    ③确保凸轮轴上的圆点处于12点钟位置，如图3-158。未能遵守这一指令可能会对发动机造成损坏。注意：请采用双曲线齿轮油润滑凸轮轴。

④安装新密封件，如图3-159。

⑤拧紧如图3-160中螺栓。扭矩：10N·m。

    ⑥在排气凸轮轴密封轴承盖上涂上Loctite 518密封剂，如图3-161。在左后和左前凸轮轴轴承盖上涂上2mm宽的Loctite 518密封剂。在左前和左后凸轮轴轴承盖上涂上直径为7mm的Loctite 518密封剂。

⑦按顺序紧固螺栓，如图3-162。

a．将凸轮轴轴承盖装回其原始位置。
b．第1阶段：螺栓1-14，拧紧至1N·m。
c．第2阶段：螺栓1-14，拧紧至5N·m。
d．第3阶段：螺栓1-14，拧紧至10N·m。
e．第4阶段：螺栓1518，拧紧至1N·m。
f．第5阶段：螺栓1518，拧紧至5N·m。
g．第6阶段：螺栓1518，拧紧至10N·m。
⑧安装止位销，如图3-163。

⑨安装如图3-164部件。

    ⑩安装专用工具，如图3-165。专用工具：303-1124。

    11拧紧如图3-166螺栓。扭矩：1级，80N·m;2级，80°。

    12拆下专用工具，如图3-167。专用工具：303-1124。

    13此阶段仅用手指紧固螺栓，如图3-168。

    14安装正时皮带。
    15右侧气门室罩。
    16制动真空泵。
    17按规格拧紧力矩。
