2013年Panamera 4 Platinum Edition 3.6（3.6L发动机）正时校对方法

    通用以下车型：
    2010～2012年Panamera 3.6（3.6L发动机），
    2013年Panamera Platinum Edition 3.6（3.6L发动机）。
    。
   （一）设置凸轮轴的正时
    曲轴操作不正确：可能导致正时系统损坏。在传动链张紧装置拆除的情况下，切勿逆向转动曲轴。小心执行后续操作。仅在曲轴处转动发动机。操作凸轮轴后，请重新设置气门正时。遵守一般警告注释和操作规定的要求。正时设置不正确：当心损坏发动机；发动机运转不平稳；发动机动力不足；安装锁紧工具时不要用力；请确保两侧的间隙相等；插入锁紧工具时，如果转动凸轮轴时遇到阻力，请勿用力强行转动；发动机必须正好位于上止点；相对侧汽缸必须位于点火TDC处。
   （1）在震动平衡器处转动曲轴，以使震动平衡器的锁紧孔（如图6-195中2）位于正时箱盖上的下部锁紧点（如图6-195中1）前方约45°处。

   （2）松开4个凸轮轴上的凸轮轴控制器和链轮，直到它们能够自由转动（不摆动）为止。进行此操作时，请务必顶住部件上的六角体，如图6-196和图6-197。



   （4）用手拧入装配链条张紧器和辅助链张紧器9683/1。连接1bar的压缩空气，并缓慢增加到5.0bar（最高5.5bar）（防止装配链条张紧器“碰撞”正时链条），如图6-198中箭头。

   （5）用开口扳手转动六角体处的四个凸轮轴，直至可同时在2个相关进气凸轮轴和排气凸轮轴侧边缘（二面体）上均匀地安装锁紧工具9678/1，如图6-199。放置锁紧工具。将锁紧工具放置在两上凸轮轴的侧边缘上，以便凸轮轴侧边缘的窄端向上指向锁紧工具。放置锁紧工具时，请考虑汽缸盖中凸轮轴高度的结构差异。如有必要，请转动锁紧工具。请小心地用开口扳手转动六角体处的凸轮轴，直至可将锁紧工具安装在侧边缘上。然后，在六角体安装工具时转动凸轮轴处小心地前后交替转动凸轮轴并缓慢而小心地在锁紧工具处拧紧气门室盖螺钉。进行此操作时，请检查锁紧工具是否从汽缸盖两侧伸出相同的距离（用手电筒目视检查）。根据生产公差，锁紧工具可能会直接位于汽缸盖上，也可能会存在小间隙。均匀地安装锁紧工具时，请正确固定每个部件，并且在转动六解体时凸轮轴上不再有任何间隙，如图6-199。以相同方式（安装凸轮轴）来设置其他汽缸列。现在，已使用2个锁紧工具均匀地安装了全部4个凸轮轴，且不存在间隙。用手电筒检查凸轮轴时，您可能看到凸轮轴的侧调整边缘和锁紧工具之间没有明显的间隙。

   （6）将锁紧销定位销9595/1插入震动平衡器的锁紧孔（如图6-200中2）。

   （7）转动震动平衡器处的曲轴（如图6-201中3），以便震动平衡器中的锁紧销滑入正进箱盖的下锁紧点（如图6-201中1）。转动的同时，对锁紧销轻轻施加压力。

   （8）如果不小心将震动平衡器转过了头，请勿尝试将其再次转回。必须将锁紧工具拆下且必须以只对气门弹簧施加最小压力的方式转动凸轮轴。将曲轴转动一次并重新开始设置过程。
   （9）正确安装凸轮轴和曲轴，如图6-202。

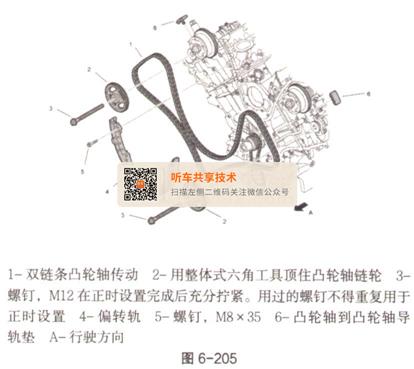

   （10）按照说明拧紧4个凸轮轴上的凸轮轴控制器和链轮，如图6-203～图6-205。进行此操作时，请务必顶住部件上的六角体。链轮凸轮轴控制器请按照以下顺序操作：①排气凸轮轴1-4缸上的链轮；②进气凸轮轴1-4缸上的凸轮轴控制器；③进气凸轮轴5-8缸上的凸轮轴控制器；④排气凸轮轴5-8缸上的链轮。





（11）拆下工具。
（12）安装传动链张紧装置。
（13）安装火花塞。
（14）在2个汽缸列上安装汽缸盖罩（气门室盖）。
