2015年甲壳虫380TSI（2.0T CPLA）发动机正时校对方法

    通用以下车型：
    2013～2014年甲壳虫2.0TSI（2.0T CPLB）。

（一）凸轮轴正时链装配一览
    如图5-119。

（二）拆卸和安装凸轮轴正时链
（1）必备的专用工具、检测仪器以及辅助工具。
    ①拆卸工具T10352/2、固定工具T10355、锁定销T40011、装配杆T40243、定位工具T40267、凸轮轴固定装置T40271和安装工具T40266，如图5-120。

    ②装配工具T10531，如图5-121。

   （2）拆卸。
    ①在安装位置支撑发动机。
    ②拆卸发动机支座。
    ③拆卸发动机支承。
    ④拆卸正时链上部盖板。
    ⑤拆卸隔音垫。
    ⑥用固定工具T10355将减震器转到上止点位置。
    ⑦凸轮轴链轮的标记（如图5-122中1）必须与标记（如图5-122中2和3）相对。减震器切口必须与正时链下部盖板（如图5-122中箭头）上的标记相对。控制阀为左旋螺纹。

    ⑧用安装工具T10352/2沿如图5-123中箭头方向拆卸左、右两侧控制阀。

    ⑨拧出螺栓（如图5-124中箭头）并取下轴承支架。拆卸正时链下部盖板。

    ⑩沿如图5-125中箭头方向按压机油泵的链条张紧器张紧箍并用锁定销T40011固定。拧出螺栓（如图5-125中1）并拆卸链条张紧器。

    11拧出螺栓（如图5-126中箭头）。

    12拧入装配杆T40243（如图5-127中箭头）。压紧链条张紧器的卡环（如图5-127中1）并固定住。缓慢地沿如图5-127中箭头方向按压装配杆T40243并固定。

    13用定位工具P40267固定链条张紧器，如图5-128。拆卸装配杆T40243。

    14在汽缸盖上拧上凸轮轴固定装置T40271/2并沿箭头方向（如图5-129中2）推到链轮花键中。必要时用安装工具T40266旋转进气凸轮轴（如图5-129中1）。

    15拧出螺栓（如图5-130中2）并拆卸凸轮轴正时链的张紧轨。

    16凸轮轴固定装置T40271/1拧到汽缸盖上。用安装工具沿如图5-131中箭头方向1旋转进气凸轮轴，直至凸轮轴固定装置T40271/1可以推入到链轮花键（如图5-131中2）中。

    17用螺丝刀松开卡子并向前压张紧轨，以便拆下上部滑轨（如图5-132中箭头）。

    18拧出螺栓（如图5-133中A）并拆卸凸轮轴正时链的滑轨。

    19从凸轮轴齿轮上取下凸轮轴正时链并挂到凸轮轴轴颈上（如图5-134中箭头）。

    20拆卸平衡轴正时链的链条张紧粼如图5-135中1）。拧出螺栓（如图5-135中2）并拆卸张紧轨。拧出螺栓（如图5-135中4）并拆卸滑轨。

    21松开夹紧螺栓（如图5-136中A）并拧出张紧销（如图5-136中B）。取下机油泵驱动正时链，以便取出三挡链轮。取下凸轮轴正时链。

   （3）安装。
    ①检查曲轴上止点，曲轴的平面（如图5-137中箭头）必须保持水平。如图5-137用防水笔在汽缸体（如图5-137中1）上做标记。

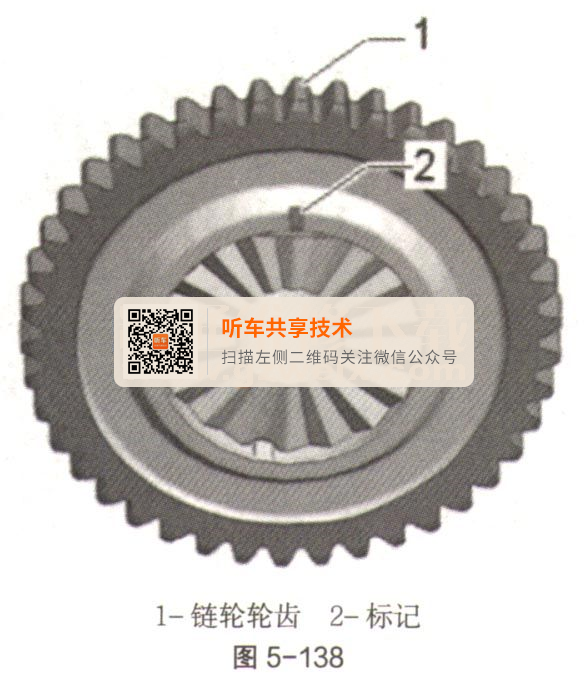

    ②用防水笔标记三挡链轮轮齿（如图5-138中1）相对标记（如图5-138中2）的位置。

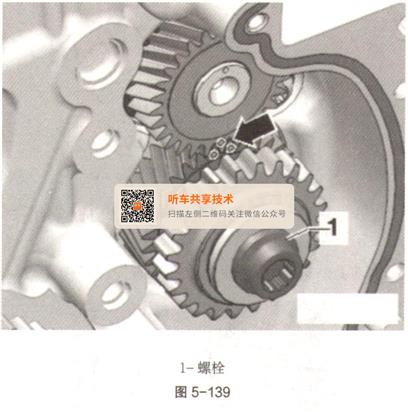

    ③旋转平衡轴中间齿轮至标记（如图5-139中箭头）处，不要松开螺栓（如图5-139中1）。传动链的彩色链环必须位于链轮标记上。可能存在的彩色链环的位置可以忽略。

    ④装上平衡轴传动链，彩色链环（如图5-140中箭头）必须位于链轮标记上。

    ⑤带标记（如图5-141中箭头）的凸轮轴正时链挂到凸轮轴轴颈上。

    ⑥在三挡链轮上装上机油泵驱动正时链。沿如图5-142中箭头方向将三挡链轮翻转至发动机并插到曲轴上。标记（如图5-142中箭头）必须相对。

    ⑦在曲轴中拧入张紧销（如图5-143中B）并用手拧紧。用手拧紧夹紧螺栓（如图5-143中A）。

    ⑧平衡轴传动链的彩色链环（如图5-144中箭头）置于三挡链轮的标记处。安装正时链张紧轨并拧紧螺栓（如图5-144中1）。

    ⑨安装平衡轴传动链滑轨并拧紧螺栓（如图5-145中箭头）。

    ⑩安装正时链链条张紧器（如图5-146中1）。

    11再次检查调节情况，正时链的彩色链环必须位于链轮标记处，如图5-147。正时链的彩色链环必须位于链轮标记上。

    12可能存在的彩色链环的位置可以忽略。正时链置于进气凸轮轴上。正时链置于排气凸轮轴上。正时链置于曲轴上并固定，如图5-148。

    13安装凸轮轴正时链的滑轨并拧紧螺栓（如图5-149中A）。

    14安装上部滑轨（如图5-150中箭头）。

    15用安装工具T40266沿如图5-151中箭头方向1旋转排气凸轮轴。从链轮花键（如图5-151中2）中推出凸轮轴固定装置T40271/1并松开凸轮轴。拆卸凸轮轴固定装置T40271/1。

    16安装正时链张紧轨并拧紧螺栓（如图5-152中2）。

    17用安装工具T40266沿如图5-153中箭头方向1旋转进气凸轮轴。从链轮花键（如图5-153中2）中推出凸轮轴固定装置T40271/2并松开凸轮轴。拆卸凸轮轴固定装置T40271/2

    18检查颜色链环相对于标记的位置，如图5-154。

    19安装机油泵传动链链条张紧器。拧紧螺栓（如图5-155中1）并取下锁定销T40011，链条张紧器的钢丝卡箍必须紧贴油底壳上部件凹槽。

    20拧入螺栓（如图5-156中箭头）并拧紧。

    21插上轴承支架并用手拧入螺栓（如图5-157中箭头）。

    22取下定位工具T40267，如图5-158。

    23拧紧轴承支架的螺栓（如图5-159中箭头）。

    24安装控制阀。
    25安装正时链下部盖板。
    26安装减震器。
    27沿发动机运转方向旋转发动机2圈。受限于传动比，在旋转发动机后彩色链环不再对齐。
    28安装正时链上部盖。
    29安装多楔带张紧装置。
    30安装多楔带。
    31其他安装步骤大体以倒序进行，安装过程中必须注意下列事项：完成对链条传动装置的作业后，必须匹配发动机控制单元中的匹配值。

   （三）检查正时
（1）必备的专用工具、检测仪器以及辅助工具。

    ①4件式千分表套件VAS 6341，如图5-160。

    ②千分表转接头T10170 A，如图5-161。

（2）方法。
    ①拆卸正时链上部盖板。
    ②拆卸隔音垫（如图5-162中1）。

    ③用套筒扳手接头，开口宽度24沿发动机运转方向转动曲轴，直至其与上部标记（如图5-163中箭头）对齐。拆卸汽缸1上的火花塞。

    ④千分表转接头T10170/A拧入火花塞螺纹，直至限位位置，如图5-164。用加长件T10170A/1将千分表VAS 6341装入限位位置，并用夹紧螺母（如图5-164中箭头）夹紧。沿发动机运转方向缓慢地旋转曲轴，直至达到最大指针摆幅。如果达到最大指针摆幅（指针换向点），则螺栓位于上止点。使用带套筒扳手接头，开口宽度24的棘轮旋转减震器。曲轴转过上止点后，必须沿发动机运转方向将曲轴再次旋转2圈。不要逆着发动机运转方向旋转发动机。

   （5）减震器切口必须与正时链下部盖板（如图5-165中箭头）上的箭头标记相对。凸轮轴链轮的标记（如图5-165中1）必须与汽缸盖上的标记（如图5-165中2和3）相对。
