2014～2016年保时捷Macan 2.0T（2.0T发动机）正时校对方法

   （一）专用工具
（1）PIWIS检测仪II 9818，如图6-64。

（2）装配工具T10352，如图6-65。

（3）顶住工具T10355，如图6-66。

（4）压力件T10368，如图6-67。

（5）锁销T40011，如图6-68。

（6）杆T40243，如图6-69。

（7）转接器T40266，如图6-70。

（8）锁止工具T40267，如图6-71。

（9）凸轮轴卡箍T40271，如图6-72。

   （二）准备工作
    拆下上部正时箱。
   （三）拆卸正时链条
    信息：控制阀是左旋螺纹的。
   （1）使用装配工具T10352/2沿图6-73中箭头方向拆下左、右两侧的控制阀。

   （2）拧下紧固螺钉（如图6-74中箭头）并拆卸轴承鞍座。

   （3）使用顶住工具T10355将皮带轮转动到“上止点”位置，如图6-75。凸轮轴上的标记（如图6-75中1）朝上。对齐皮带轮上的切口和正时箱盖上的标记“箭头”。

   （4）拆下下部正时箱盖。
   （5）拆卸机油泵的链条张紧器。沿如图6-76中箭头方向压卡箍，并且使用锁销T40011将其锁止。拧下导销（如图6-76中1）并拆下链条张紧器。

（6）拧下紧固螺钉（如图6-77中箭头）。

   （7）拧紧链条张紧器。现在必须拧入杆T40243（如图6-78中箭头）。按住挡圈（如图6-78中1）。杆T40243现在必须沿箭头方向慢慢按下并且牢固握住。

   （8）使用锁止工具T40267锁止链条张紧器，并且拆下杆T40243，如图6-79。

   （9）凸轮轴卡箍T40271/2必须拧到汽缸盖上，然后沿如图6-80中箭头方向2推到链轮的齿上。如有必要，使用转接器T40266沿如图6-80中箭头方向1转动进气凸轮轴。

   （10）拧下导销（如图6-81中2）并拆下张紧轨。

   （11）固定排气凸轮轴。凸轮轴卡箍T40271/1必须拧到汽缸盖上。使用转接器T40266沿如图6-82中箭头方向1转动排气凸轮轴，并且将凸轮轴卡箍T40271/1沿如图6-82中箭头方向2推到齿上。

   （12）松开锁销并且将导轨向前（如图6-83中箭头）压出。

   （13）拧下定位销（如图6-84中1）并拆下导轨。

   （14）从凸轮轴正时齿轮上拆下正时链条，将其挂到凸轮轴上的锁销上（如图6-85中箭头）。

   （15）拆下导轨和张紧轨。拆下链条张紧器（如图6-86中1）。拧下导销并拆下张紧轨。拧下定位销（如图6-86中4）并拆下导轨。

   （16）拆卸正时链条。拧下车皮带轮的紧固螺钉（如图6-87中箭头）。拆下机油泵驱动装置的正时链条并拆下3阶段链轮。拆卸正时链条。

   （四）安装正时链条
   （1）在汽缸体上标记TDC位置。必须对齐曲轴的TDC位置的标记（如图6-88中箭头）。使用防水记号笔在汽缸体上做上标记（如图6-88中1）。

   （2）使用防水记号笔将记号（如图6-89中2）复制到链轮的齿上（如图6-89中1）。

   （3）将中间齿轮和平衡轴旋转到标记（如图6-90中箭头）。请勿松开紧固螺钉（如图6-90中1）。

   （4）安装平衡轴链条。将彩色链节（如图6-91中箭头）放到链轮上的标记处。

   （5）使用标记（如图6-92中箭头）在凸轮轴的销上接合正时链条。

   （6）安装3阶段链轮。在3阶段链轮上安装机油泵驱动装置的正时链条。按图6-93中箭头方向向发动机旋转链轮，并固定到曲轴上。标记如图6-93中箭头必须互相对着。

   （7）压力件T10368现在必须使用紧固螺钉旋入（如图6-94中箭头）。

   （8）在平衡轴上安装正时链条的张紧轨。将正时链条中的彩色链节（如图6-95中箭头）放到链轮上的标记处。安装正时链条的张紧轨。安装并拧紧导轨（如图6-95中1）。

   （9）放置导轨，然后安装并且拧紧导销（如图6-96中箭头）。

   （10）使用螺钉固定剂安装链条张紧器（如图6-97中1）。

   （11）检查正时链条的安装位置。链轮上的标记和彩色链节上的标记必须相对应，如图6-98。

   （12）安装正时链条。彩色链节必须放到链轮上的标记处，如图6-99。在进气凸轮轴上放置正时链条。在排气凸轮轴上放置正时链条。将正时链条置于曲轴上并牢固固定。

   （13）安装导轨，然后安装并且拧紧导销（如图6-100中1）。

   （14）安装上部导轨（如图6-101中箭头）

   （15）凸轮轴卡箍T40271/1此时可以拆下。使用转接器T40266沿如图6-102中箭头方向1转动排气凸轮轴。凸轮轴卡箍T40271/1必须沿如图6-102中箭头方向2推出链轮的齿。释放凸轮轴并且拆下凸轮轴卡箍T40271/1。

   （16）安装张紧轨，然后安装拧紧导销（如图6-103中2）。

   （17）凸轮轴卡箍T40271/2此时可以拆下。使用转接器T40266沿如图6-104中箭头方向1转动进气凸轮轴。凸轮轴卡箍T40271/2必须沿如图6-104中箭头方向2推出链轮的齿。释放凸轮轴并且拆下凸轮轴卡箍T40271/2。

   （18）检查彩色链节相对于这些标记的位置，如图6-105。

   （19）安装机油泵的传动链。安装传动链并安装链条张紧器。安装并拧紧导轨（如图6-106中1）。现在必须拆下锁销T40011。

   （20）安装并拧紧新紧固螺钉（如图6-107中箭头）。

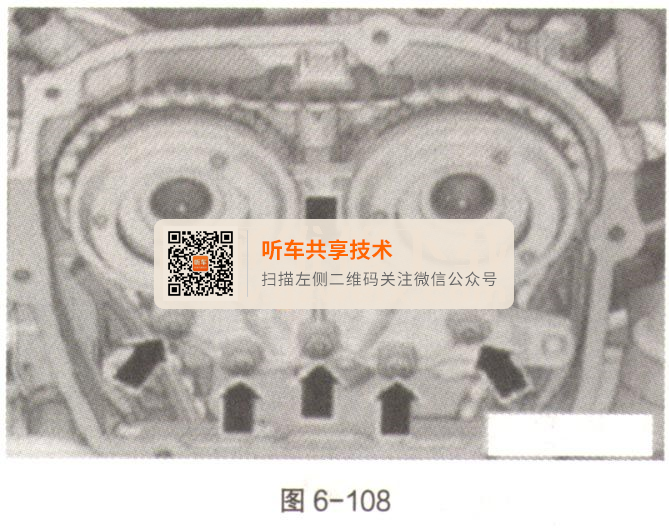

   （21）安装轴承鞍座。安装轴承鞍座并且用手拧紧新紧固螺钉（如图6-108中箭头）。锁止工具T40267必须从链条张紧器上卸下。拧紧新的紧固螺钉（如图6-108中箭头）。

   （22）使用装配工具T10352安装控制阀，如图6-109。信息：控制阀是左旋螺纹的。

   （五）后续工作
   （1）设置凸轮轴。
   （2）安装正时箱盖。
   （3）在对链条驱动装置进行操作后，必须使用PIWIS检测仪119818对链条延伸长度进行调整。
