路虎车系技术通报二十九则
转向器发出吱吱声
车辆：Discovery 3／LR3（LA），2005-2009，汽车识别号系列：5A000259～9A513325；Discovery4／LR4（LA），2010起，汽车识别号系列：AA513326起。
故障现象：客户可能会报告方向盘旋转时转向柱区域发出吱吱声。
故障诊断：动力转向小齿轮密封件缺乏润滑并干透。
故障排除：1．卸下转向器。
2．切勿过度夹紧虎钳，否则可能会损坏供油管。将转向器固定到虎钳中（使用软钳口保护壳体），小齿轮垂直定位。
3.（用手）拆下上部白色防尘罩并丢弃。清洁腔体、壳体和轴上多余的油脂，见图1。
4．使用合适的撬杠和保护卡保护小齿轮壳体，用撬杠撬离壳体上的黑色防尘条并丢弃，见图2。
5．使用合适的内挡圈卡钳，拆下腔体中的弹性挡圈并置于一侧，见图3．
6．清洁腔体、壳体和轴上多余的油脂，见图4。
7．使用合适的撬杠、8mm平头螺丝刀和小齿轮保护卡，小心地用撬杠撬离壳体上的黑色上部密封件并丢弃。
8．如果壳体内表面出现任何沟槽／刮伤或损坏，则必须安装新的转向器。清洁小齿轮轴并在拆下密封件时检查小齿轮直径上是否存在任何损坏。
9．将干净的胶粘带置于小齿轮周围（从下倒角开始往上缠绕）以完全覆盖输入轴，见图5。
10．将新的液压顶部密封件（用手）安装到小齿轮上并将小齿轮向下滑动，见图6。
11．安装新的密封件（使用专用工具LRT37-014，全球编号308-518），将其平稳坚固地安装到壳体中紧靠顶部轴承处，见图7。
12．切勿使用尖锐物体来拆卸胶带。撕下小齿轮上的所有胶带并丢弃。
13．小心：确保弹性挡圈已正确定位于槽中，方法是目视检查弹性挡圈耳部的伸出部分。使用合适的游标卡尺在安装时检查弹性挡圈间隙是否正确。安装弹性挡圈，确保将其正确定位。
14.（用手）安装新的保护条和防尘罩，确保将其固定。
15．安装转向器。
16．启动车辆并检查转向壳体顶部周围的区域是否存在响声。
冷却液泵泄漏发动机冷却液
车型：Range Rover Sport（LS），车型年：2010-2013，汽车识别号系列：AA212145-DA814822， V8 5.0L汽油机、V8机械增压型5.0L汽油机。Range Rover（LM），车型年：2010-2012，汽车识别号系列：AA304426-CA393639，V8 5.0L汽油机、V8初械增压型。5.0L汽油机。Discovery 4/LR4（LA），车型年：2010起，汽车识别号系列：AA510178起，发载机：V6 S/C 3.0L汽油机、V8 5.0L治油机。Range Rover Sport（LW），车型年：2014起，汽车识别号系列：EA300000起。发动机：V6 S/C 3.01汽油机、V8机械增压型 5.0L汽油机。Range Rover（LG），车型年：2013起，汽车识别号系列：DA000001起，发动机：V6 S/C 3.0L汽油机，V8 5.0L汽油机、V8机械增压型5.0L汽油机。
故障现象：客户可能会报告冷却液液位过低的警告信息。在检查客户报告或定期维护期间，技术人员确定在发动机驱动冷却液泵的前部出现重大冷却液泄漏现象，以及冷却液泵轮承的过度磨损。
注意：在正常操作期间，冷却液泵泵体上和周围区域会出现一些干燥冷却液残留物。可能会有少量冷却液暂时通过泵油封或从蒸发室渗出。这不会影响泵或冷却系统的工作，也不会损坏冷却液泵。泵体、皮带轮、皮带上或发动机前部周围可能会有少量干燥冷却液残留物，此现象不足以构成更换冷却液泵的充分正当理由。
故障诊断：冷却液进入轴承壳体，将导致轴承腐蚀，以及叶轮轴得到不正确的支持。从而促使机械平面密封件的磨损加快，和冷却液流失，这足以导致仪表组显示屏出现冷却液液位低的警告信息。
故障排除：1．在开始此维修说明前，请参阅步骤1中的图8检查冷却液泵是否有压痕。
2．在工作卡上注明所有压痕的严重程度。
3．检查膨胀箱中的冷却液液位，检查信息中心是否存在冷却液液位过低报警，并记录在工作卡上。
4．如果膨胀箱中的冷却液液位过低，和／或信息中心出现冷却液液位过低信息，继续进行此维修说明的下一个步骤，以确定泄漏的源头。如果确定了泄漏位置，则必须作为单独的保修索赔执行。
5．将冷却液加注至正确液位。
6．注意：1～1.5PSI压降属于正常现象，并不表示系统泄漏。压力测试设备可能还存在漏气。
对系统执行100kPa（15PSI）冷却系统压力测试，测试持续5min。将压降记录在工作卡上。
7．如果冷却系统压降超过1.5PSI，请检测系统是否存在新鲜（湿式）泄漏，并记录在工作卡上。由于冷却液中含有紫外线染料，使用紫外线灯可能有助于检测。如果有新鲜冷却液从泵上滴下，这表示存在泄漏。冷却液残留物属于正常现象，并不表示存在泄漏。
8．修复任何新鲜冷却液泄漏应作为单独的保修索赔执行。
9．如果在发动机冷启动后未发现任何泄漏，请注意辨听异常噪声（如萧萧声、嘎吱声、隆隆声、磨料声），并记录在一个工作卡上。
10．停止发动机，松开辅助传动带张紧器，并将辅助传动带滑动至一侧。
11．牢牢握住冷却液泵皮带轮，并用手将其上下摇晃。检查行程是否过大。稍微旋转皮带轮，重复摇晃几次，一并记录在工作卡上。
12．快速转动皮带轮，检查粗糙度，并记录在工作卡上。
13．如果皮带轮轴承中的行程过大，则需要更换泵，这必须通过单独的保修索赔执行。请勿继续执行本维修说明。
摄像头同轴电缆叠加安装
车型：Range Rover（LM），车型年：2010-2012，汽车识别号系列：AA302697-CA393639。 RangeRover Sport（LS），车型年：2010-2013，汽车识别号系列：AA212145-DA814822。Discovery 4／LR4（LA），车型年：2010起，汽车识别号系列：AA510178起。
故障现象：客户可能会报告摄像头图像丢失，车内显示蓝屏。
故障诊断：信号丢失。这可能是由于连接不良、线束布置与弯曲过多，线束被夹得太紧以及绝缘损坏等因素引起的。
所需零件：
．LR025929 Range Rover-LHD- RHD-ECU至隔板右侧摄像头，数最：1
．LR025930 Range Rover-发动机架隔板至保险杠右侧摄像头，数量：1
． LR025931 Range Rover一前保险杠右侧摄像头，数量：1
．LR025932 Range Rover-LHD-RHD ECU至隔板左侧摄像头，数量：1
． LR025933 Range Rover一发动机架隔板至保险杠左侧摄像头，数量：1
． LR025934 Range Rover-前保险杠左侧摄像头，数量：1
．LR025935 Range Rover-LHD-RHD ECU至尾门，数量：1
．LR025936 Range Rover-LHD-RHD ECU至A柱右侧摄像头，数量：1
．LR025937 Range Rover-LHDECU至A柱左侧摄像头，数量：1
．LR025938 Range Rover-车门右侧摄像头，数量：1
．LR025938 Range Rove：-车门左侧摄像头，数量：1
．LR025939 Range Rover-RHDECU至A柱左侧摄像头，数量：1
．LR025329 Range Rover运动版- Discovery 4 / LR4-左前方摄像头LHD ECU至隔板，数量：1
．LR025330 Range Rover运动版- Discovery 4 / LR4一右前方摄像头LHD ECU至隔板，数量：1
．LR025331 Range Rover运动版- Discovery 4 / LR4-左前方摄像头RHD ECU至隔板，数量：1
．LR025332 Range Rover运动版- Discovery 4 / LR4-右前方摄像头RHD ECU至隔板，数量：1
．LR025333 Range Rover运动版- Discovery 4 / LR4-右车门摄像头LHD与RHD ECU至A柱，数量：1
．LR025334 Range Rover运动版- Discovery 4 / LR4-左车门摄像头LHD与RHD ECU至A柱，数量：1
．LR025336 Range Rover运动版-Discovery 4／LR4-ECU至HLDF互连，数量：1
．LR025527 Range Rover运动版- Discovery 4 / LR4-发动机舱LHD隔板至保险杠，数量：1
． LR025528 Range Rover运动版-Discovery 4 / LR4-发动机舱RHD隔板至保险杠，数量：1
．LR025529 Range Rover运动版- Discovery 4 / LR4一发动机舱LHD隔板至保险杠，数量：1
．LR025530 Range Rover运动版-Discovery 4 / LR4-发动机舱RHD隔板至保险杠，数量：1
．LR025338仅限Range Rover运动版-ECU至后摄像头，数量：1
．LR025525仅限Range Rover运动版-前车门A柱至后视镜，数量：1
．LR025526仅限Range Rover运动版-前车门A柱至后视镜，数量：1
．LR025534仅限Range .Rover运动版-前保险杠左侧摄像头，数量：1
．LR025535仅限Range Rover运动版-前保险杠右侧摄像头，数量：l
．LR022554仅限Range Rover运动版-ECU互连至HLDF，数量：1
．LR025335仅限Discovery 4 /LR4-后侧摄像头ECU至尾门，数量：1
．LR025522仅限Discovery 4 /LR4-前车门A柱至后视镜，数量：1
．LR025524仅限Discovery "4LR4-前车门A柱至后视镜，数量：1
．LR025531仅限Discovery 4 /LR4-尾门至摄像头，数量：1
．LR025532仅限Discovery 4 /LR4-前保险杠左侧摄像头，数量：1
．LR025533仅限Discovery 4／LR4-前保险杠右侧摄像头，数量：1
故障排除：1．注意：检查SDD是否存在可用的对环车摄像头控制模块（PCCM）的软件更新。
检查SDD是否存在可用的对环车摄像头控制模块（PCCM）的软件更新．如果问题依然存在，请执行步骤2。
2．根据需要按照LTB00430安装摄像头线束平衡装置。如果问题依然存在，请执行步骤3。
3．检查有蓝屏问题摄像头的摄像头同轴电缆叠加线束是否存在连接不良、线束布线和过度弯曲、线束被紧紧夹住以及绝缘损坏等问题。
（1）如发现摄像头同轴电缆叠加线束存在问题，请使用公告清单列出的合适叠加线束更换之。
（2）如果未发现任何问题，请暂时叠加有缺陷的摄像头和图像处理模块之间的同轴线束。如已通过临时安装同轴线束解决问题，然后请永久叠加同轴线束。如临时叠加线束安装后问题仍存在，请卸下临时叠加线束，因为它并未能解决问题。
（3）如临时同轴叠加线束，平衡装置以及软件更新均未能解决此问题，则继续通过摄像头或图像处理模块调查潜在故障。
（4）关于此系统的故障诊断码（DTC）和诊断程序的更多信息，请参阅《车间维修手册》第100-00节，一般信息，说明与操作。
4．安装一个新的摄像头同轴电缆叠加。
邻近摄像头均衡器
车型：Range Rover（LM），车型年：2010-2012，汽车识别号系列：AA302697-CA393639。RangeRover Sport（LS），车型年：2010-2013。汽车识别号系列：AA212145-DA814822。Discovery 4／LR4（LA），车型年：2010起，汽车识别号系列：AA510178起。
故障现象：客户可能会报告摄像头图像丢失，显示蓝屏的问题。
故障诊断：同轴电缆中的信号强度丢失。
所器零件：
． LR031211均衡器套件黑色电路-Range Rover-右前，数量：1
． LR031212均衡器套件黑色电路-Discovery 4/LR4-Range RoverSport-右前，数量：1
． LR031213均衡器套件白色电路-Range Rover-左前，数量：1
．LR031214均衡器套件白色电路-Discovery 4/LR4-Range RoverSport-左前，数量：1
．LR031215均衡器套件蓝色电路-Range Rover-后摄像头，数量：1
． LR031216均衡器套件蓝色电路-Discovery 4/LR4-Range RoverSport-后摄像头数量：1
．LR031217均衡器套件紫色电路-Range Rover-右侧后视镜，数量：1
．LR031218均衡器套件紫色电路-Discovery 4/LR4-Range RoverSport-右侧后视镜，数量：1
．LR031219均衡器套件绿色电路-Range Rover-左侧后视镜，数量：1
．LR031220均衡器套件绿色电路-Discovery 4/LR4-Range RoverSport-左侧后视镜，数量：1
故障排除：1．注意：仅为客户报告出现问题的电路安装均衡器，如蓝色图片所示。如非所需，请勿安装所有5个均衡器。
安装新的全景摄像头均衡器。
发动机运转不理想、燃油经济性差、硬启动、怠速不稳、缺火，发动机故障报警灯可能会亮起
车型：Discovery 4／LR4（LA），车型年：2010起，汽车识别号系列：AA513340起，发动机：V64.0L汽油机，V8 5.0L汽油机。RangeRover Sport（LS），车型年：2006-2009，汽车识别号系列：6A900290-9A215620，发动机：V8机械增压型4.2L汽油机。Range Rover Sport（LS），车型年：2010起，汽车识别号系列：AA215634起，发动机：V8 5.0L汽油机，V8机械增压型5.0L汽油机。Freelander 2/LR2（LF），车型年：2012起，汽车识别号系列：CH272671起，发动机：GTDi 2.0L汽油机。Freelander 2/LR2（LF），车型年：2007起，汽车识别号系列：7H000213起，发动机：16 3.2L汽油机。Range Rover Evoque（LV），车型年：2012起，汽车识别号系列：H600001起，发动机：GTDi 2.0L汽油机。Range Rover（LM），车型年：2006-2009，汽车识别号系列：6A198058-9A306629，发动机：V8 4.4L汽油机，V8机械增压型4.2L汽油机。Range Rover（LM），车型年：2010起，汽车识别号系列：AA306630起，发动机：V8 5.0L汽油机，V8机械增压型5.0L汽油机。
故障现象：客户可能会反映发动机运转不理想、燃油经济性差、硬启动、怠速不稳、缺火问题。发动机故障报警灯可能亮起，且存在与燃油滤清器堵塞相关的DTC。
故障诊断：由于铁质材料集于泵前滤清器中，导致燃油供应受阻。
所需零件：
．LR035614燃油泵磁铁，数量：1
． LR038098前燃油泵滤清器，数量：1
． LR038099前燃油泵滤清器，数量：1
．LR039073滤清器固定卡夹，数量：1
故障排除：1‘卸下燃油泵和发送器单元
2．注意：磁铁插入到位时，倾听是否发出咔嗒声，见图9。
安装维修套件中的磁铁。如果需要安装前燃油泵，请转至步骤3。
（1）安装燃油泵和发送器单元。
（2）需要时，清除DTC，在已连接诊断设备的情况下。
3．小心：必须小心避免损坏部件。
注意：标记部件的方向。
更换前燃油泵滤清器，见图10。
4．小心：安装之前，请确保燃油泵和发送器单元滤清器仍然位于燃油泵和发送器单元的舌片后面。注意：使用滤清器零件号LR038098（Discovery 4 4．0L Cologne、Freelander 2 16和Range Rover 4.4AJV8）。
松开锁定舌，然后从燃油泵和发送器单元上拆下滤清器，见图11。
5．小心：安装之前，请确保燃油泵和发送器单元滤清器仍然位于燃油泵和发送器单元的舌片后面。
注意：使用滤清器零件号LR038099（Discovery 4 AJ133 5.0L、Range Rover Sport AJ133 5.0L、RangeRover AJ133 5.0L、Freelander 2 14、Range Rover Evoque 14）。
使用合适的工具，切断固定卡夹，并使用合适的螺丝刀，轻轻将燃油泵和发送器单元的管道组件撬出，见图12。
6．请使用合适的螺丝刀，轻轻将燃油泵和发送器单元的管道组件撬出。
7．反向操作拆除步骤即可安装。
8．需要时，清除DTC，在已连接诊断设备的情况下。
5.0L机械增压器噪声
车型：Range Rover（LM），车型年：2010-2012，汽车识别号系列：AA304426-CA3936380 RangeRover Sport（LS），车型年：2010-2013，汽车识别号系列：AA212145-DA8-14820。Range Rover Sport
（L.W），车型年：2014起，汽车识别号系列：EA000001起。RangeRover（LG），车型年：2013起，汽车识别号系列：DA000183起。
故障现象：用户可能会报告有关发动机发出较大的咔嗒／嘎嘎／爆震类型的噪声的这一问题。调查发现噪声源自机械增压器。
故障原因：扭转隔震器和／或扭转隔离器弹簧支承轴磨损，导致机械增压驱动器齿隙过大而无扭转减震作用。
所需零件：
· LR048089机械增压器总成（Denso视需要），数量：1
· LR036194机械增压器总成（Bosch视需要），数量：1
·LRO58080弹簧隔振器套件（Denso视需要），数量：1
· LRO58083弹簧隔震器套件（Bosch视需要），数量：1
·LR011585垫片-右，数量：1
·LR011586垫片-左，数量：1
故阵排除：1．卸下机械增压器传动带，并用手转动机械增压器皮带轮。
2．请参见以下项目（1）～（3）中的症状，如果存在任一症状，请安装一个新的机械增压器。
（1）皮带轮无法自由旋转，例如黏滞、较难移动，或者在旋转过程中能感觉到轴承很粗糙。
（2）刮片／转子受损。
（3）客户报告增压器发出很大的呜呜声噪声。
3.注意：轻微的转子接触会导致表面抛光，这属于正常现象，并不表示转子损坏。
使用机械增压器弹簧隔震器套件：当机械增压器发出沉闷或爆震噪音或在转子转动前转动皮带轮时，存在明显的自由间隙。
发动机运转不理想、燃油经济性差、硬启动、怠速不稳
车型：Discovery 3／LR3
（LA），车型年：2005-2009，．汽车识别号系列：5A000360-9A513325 ，发动机：TDV6 2.7L柴油机。Discovery 4／LR4（LA），车型年：2010起，汽车识别号系列：AA513340起，发动机：TDV6 2.7L柴油机，TDV6 3.0L柴油机。Freelander 2/LR2（LF），车型年：2007起，汽车识别号系列：H000212起，发动机：TD42.2L柴油机。Range Rover Evoque（LV），车型年：2012起，汽车识别号系列：H600001起，发动机：TD4 2.2L柴油机。Range Rover Sport（LS），车型年：2006起，汽车识别号系列：5A900302起，发动机：TDV6 2.7L柴油机，TDV6 3.0L柴油机，TDV8 3.6L柴油机。
故障现象：客户可能会报告发动机运转不理想、燃油经济性差、硬启动、怠速不稳和缺火问题。检查发动机灯可能点亮，并出现与燃油过滤器堵塞相关的DTC。
故障诊断：因铁质材料集于泵前滤清器中导致燃油供应受阻。
故障排除：1．卸下燃油泵和发送器单元。

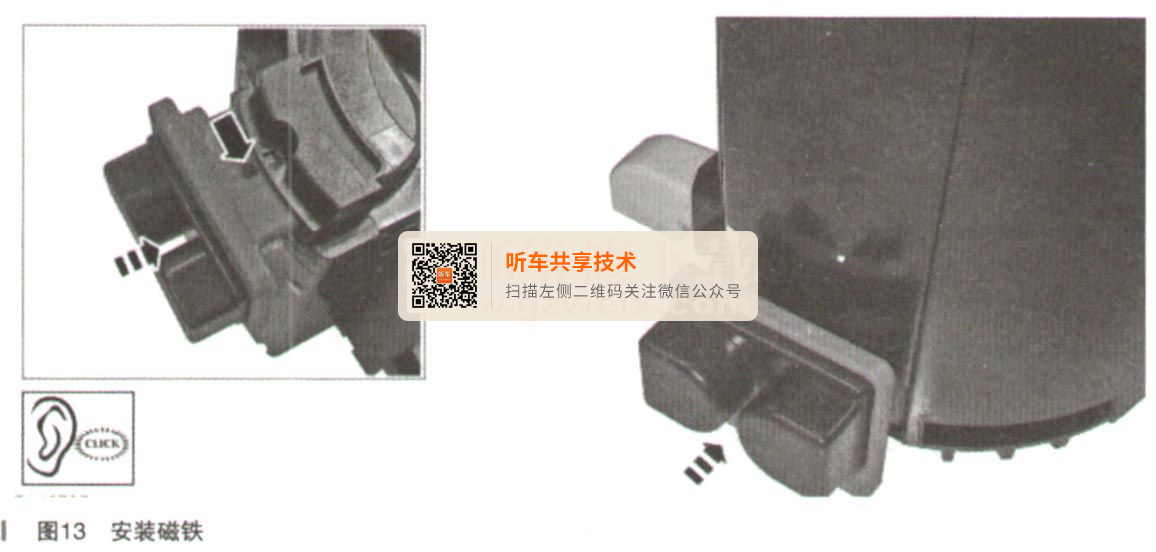

2．将维修套件中的磁铁安装到燃油泵发送器单元，见图13。
（1）安装燃油泵和发送器单元。
（2）需要时，清除DTC，在已连接诊断设备的情况下。
燃油箱发出振荡/敲击声
车型：Range Rover（LG）车型年：2013起，汽车识别号系列：DA000011起，发动机：TDV6 3.0L柴油机，TDV8 4.4L柴油机。RangeRover Sport（LW），车型年：2014起，汽车识别号系列：EA308831起，发动机：TDV8 4.4L柴油机。
故障现象：低速制动和加速时，可听到车辆后部发出振荡／敲击噪声，当燃油液位低于加满位置时，噪声最为显著。
故障诊断：无内部挡板安装在燃油箱内。
所需零件：
．LR052437燃油箱挡板套件，数量：1
．LR000966衬垫，数量：1
故障排除：
1．注意：请告知客户（如果可能）在燃油箱油位低于半满时将车辆带来。
拆下燃油泵和发送器单元。
2．将泡沫垫插入燃油箱中。
3.注意：需要将泡沫压缩，以将其送入燃油过滤器定位孔。
将燃油箱挡板套件中的较大泡沫垫插入油箱。
4．注意：切除所示部分，以清楚地显示泡沫垫的位置。
将泡沫垫放置在锻造件正上方（不要放在油箱后部），然后用燃油箱挡板套件中的接线支架固定到位，见图14。
使用燃油箱挡板套件中较长的新螺钉固定件固定接线支架。
5．将较小的泡沫垫插到燃油加注喷管上面，并用燃油箱挡板套件中的卡夹固定，见图15。
6．注意：安装新衬垫LR000966。插入燃油泵和发送器单元。
P0702-98变速器过热
车型：Range Rover Sport （LW），车型年：2014，汽车识别号系列：EA000001-EA334672，发动机：TDV63.0L柴油机。Range Rover （LG），车型年：2013-2014，汽车识别号系列：DA000011-EA149640，发动机：TDV63.0L柴油机，TDV8 4.4L柴油机。
故障现象：客户可能报告动力不足，且仪表盘变速器报警灯亮起／显示信息，故障码（DTC） P0702-98存储在变速器控制模块中标明变速器出现过热状态。
故障诊断：冷却风扇的软件策略。
所需零件：
·LR036587变速器总成4.4TDV8，数量：1
·LR043325带标准启动电机的变速器3.0TDV6，数量：1
·LR036585带停止／启动系统的变速器3.0TDV6，数量：1
· LR035553机油冷却器管3.0TDV6，数量：1
·LR035554机油冷却器管4.4TDV8，数量：1
·LR036354变速箱机油冷却器，数量：1
故障排除：
1：更换变速器。
（1）更换机油冷却器管。
（2）更换机油冷却器。
2．小心：本程序要求加载，DDDVD136.04和校准文件159或更高版本。
连接Land Rover认可的蓄电池支持单元／电源。
3．通过读取当前车辆的VIN并启动数据收集序列，将SDD连接至车辆并开始新的诊断会话。
4．遵循SDD提示。
5．如果不可访问互联网。
（1）选择诊断会话类型。
（2）选择“症状”选项卡，然后输入以下任何症状：
·电气-仪表-报警灯-变速器报警灯点亮或
·电气-仪表-信息和消息中心-信息显示区-动力总成系统
（3）选择“推荐”选项卡。
（4）配置现有模块—动力总成系统控制模块。
6．完成所有任务后，请选择“会话”选项卡，然后选择“关闭会话”选项，退出当前会话。
7．断开SDD和蓄电池支持单元／电源。
应用制动器时前瓜悬架发出噪声
车型：Range Rover（LG），车型年：2013起，汽车识别号系列：DA000001起。Range Rover Sport（LW），车型年：2014起，汽车识别号系列：EA000001起。
故障现象：在低速行驶时，强力制动过程中会从车辆前部听到并感觉到砰砰声之类的噪声。
故障诊断：前侧下部悬架臂液压衬套发生移动。
所需零件：
·LR058161前下悬架臂杆衬套，数量：2
·LR034229螺栓，数量：2
故障排除：注意：重新组装时，必须更换将下悬架臂固定到副架上的螺栓。螺母无须更换，除非可以看到损坏迹象或无法达到所需的扭矩和角度。安装新的前下悬架臂杆衬套。
2010车型年款以后的车辆，约束控制模块（RCM）故障码
车型：Discovery 4／LR 4（LA），车型年：2010起，汽车识别号系列：AA510178起。RangeRover. Sport（LS），车型年：2010-2013，汽车识别号系列：AA215623-DA81482。
故障现象：约束控制摸块（RCM）中记录的故障码。
故障诊断：SRS线束损坏、断路、短路，或在碰撞发生期间，安全气囊已燃烧。
所需零件：
注意：如果安全气囊被展开，直接连接到安全气囊的接线线束必须与展开的安全气囊一同更换。如果座椅安全带张紧器被展开丫仅更换此部件。如果驾驶者安全气囊被展开，时钟弹簧必须与展开的安全气囊一同更换，但无须更换连接时钟弹簧和仪表板／车身线束接头的线束。
如果安全气囊被展开，必须更换下列线束部分。
．YMQ502110 C0251至C0231乘客安全气囊至仪表板／车身线束，数量：1
．YMQ502110 C0261至C0231乘客安全气囊至仪表板／车身线束，数量：1
．YMQ501990 C2126至C0256左侧B柱安全气囊至RCM接头，数量：1
．YMQ501980 C2127至C0256右侧B柱安全气囊至RCM接头，数量：1
．YMQ502030 C1479至C0256左侧帘式安全气囊至RCM接头，数量：1
．YMQ502020 C1480至C0256右侧帘式安全气囊至RCM接头，数量：1
．YMQ501970 C1654至C0256左后侧围板／C柱至RCM接头，数量：1
．YMQ501960 C1655至C0256右后侧围板／C柱至RCM接头，数量：1
．YMQ502050 C2124至C0256左侧第3排帘式安全气囊至RCM接头，数量：1
．YMQ502040 C2125至C0256右侧第3排气帘至RCM接头，数量：1
零件也可提供：
．YMQ502100 C2641至C0229时钟弹簧至仪表板／车身线束接头，数量：1
．YMQ502080 00083至C1649仪表板／车身线束至RCM接头，数量：1
．YMQ502090 00067至C1649仪表板／车身线束至RCM接头，数量：1
．YMQ502060 C2368至C0256张紧器至RCM接头，数量：1
．YMQ502070 C2378至C0256张紧器至RCM接头，数量：1
．YMQ502000 C2368至C0256座椅下的接头至RCM接头，数量：1
．YMQ502010 C2378至C0256座椅下的接头至RCM接头，数量：1
故障排除：安全气囊展开后的线束更换无法按保修索赔。
需要拆卸仪表板以更换驾驶者和乘客安全气囊重叠线束，对于所有其他重叠线束，视需要拆除内饰以便操作。重叠线束的布线线路必须准确地遵守原装线束的布线线路，并在固定间隔使用合适的绝缘胶带或扎带进行固定。务必先固定最靠近安全气囊之处的重叠线束，并朝着RCM布线。在某些情况下，接线将比所需接线要长，因为重叠线束设计成可用于左驾车辆和右驾车辆。RCM或车身至仪表板线束接头附近的任何多余接线必须盘绕并固定至线束。
使用SDD进行维修后，必须清除所有的诊断故障代码。
（一）仪表板安全气囊重叠线束
1．卸下仪表板上部分。
2．将电气接头从安全气囊上断开。
3．切除多余的接线并丢弃旧接头：使用合适的绝缘胶带，将多余的接线固定至线束。
4．将重叠线束接头连接到相关的安全气囊电气接头。
5．小心：确保在安装过程中电气线束不受夹阻。
将新的重叠线束固定至现有接线线束，然后准确地按照原装路线返回到位于A柱区域的仪表板／车身线束SRS接头。
6．断开电气仪表板／车身线束SRS接头。
7．切除并丢弃多余的接头。
8．使用合适的绝缘胶带，将多余的接线与原装线束固定。
9．将新的重叠线束接头连接到仪表板／车身线束SRS接头。
10．安装仪表板上部分。
（二）车身安全气囊重叠线束
注意：此重叠线束安装程序合理地减少了维修工时次数，所提供的时间依据是D柱安全气囊接线线束维修所需的内饰拆卸时间。此程序用于更换“所需零部件”部分中列出的所有其他重叠线束。
1．断开蓄电池接地电缆。
2．确保SRS系统安全。
3．将电气接头从安全气囊上断开。
4．如有必要，卸下内饰以便接触到相关的安全气囊接头，并准确地遵照原装线束路线。
5．切除多余的接线并丢弃旧接头：使用合适的绝缘胶带，将多余的接线固定至线束。
6．将重叠线束接头连接到后安全气囊电气接头。
7．小心：确保在安装过程中电气线束不受夹阻。

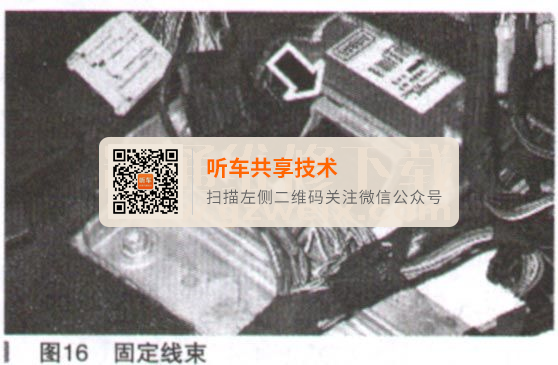

将新的重叠线束固定至现有接线线束，然后准确地按照原装路线返回到RCM，见图16。
8.警告：确保每次只从接头上拆下一个接线，以确保在正确接头腔内完成更换。
将多余的接线从RCM电气接头上松开：
（1）将电气接头从RCM上断开。
（2）使用专用工具YRW900010（418-596），卸下红色端子防拆除装置，见图17。
（3）使用专用工具YRW500070（418-595），松开端子锁扣并取出端子，见图18。
（4）从主线束切割大约5 rum的多余接线并丢弃。
（5）使用合适的绝缘胶带，将多余的接线固定至线束。
9．对于座椅安全气囊线束的更换，新的重叠线束应固定到现有接线线束，并准确地按照原装路线返回到座椅接头。
（1）断开座椅电气接头。
（2）使用专用工具YRW900070（418-595），卸下端子防拆除装置。
（3）使用专用工具YRW500070（418-595），松开端子锁扣并取出端子，见图19。
（4）从主线束切割大约5 mm的多余接线并丢弃。
（5）使用合适的绝缘胶带，将多余的接线固定至线束。
10．小心：确保新的端子正确地插入接头并固定。将来自重叠线束的正确导线插入正确的接头空腔。
11．安装接头防拆除装置并安装接头。
12．必要时安装拆下的内饰。
13．连接蓄电池接地电缆。
轻制动时前制动器发出尖锐声-仅限配备高性能制动器的车辆
车型：Range Rover（LG），车型年：2013-2014，汽车识别号系列：DA100000-EA144565，配备：高性能制动。Range Rover Sport（LW），车型年：2014，汽车识别号系列：EA300000-EA327035，配备：高性能制动。
故障现象：在低速时前制动器发出尖锐声，需要轻微调整制动踏板应用，直到车辆停止。
故障诊断：刹车片共振。
LR039526前刹车片套件，数量：1
LR033275接线一刹车片磨损报警，数量：1
LR033274卡钳螺栓，数量：4
故障排除：注意：如果处于令人满意的状态，则无须更换刹车片磨损警告指示器传感器。
1．小心：确保制动器软管上无载荷。切勿将制动卡钳悬吊在刹车片磨损警告传感器导线上。注意：切勿拆除制动器软管接头。
拆除制动卡钳。
2．注意：如果此操作不彻底，则刹车片不会正确戮附到活塞上，并且将会降低固定件的作用。
用制动清洁剂彻底清洁所有制动卡钳活塞和活塞密封件，以去除所有润滑脂和灰尘的痕迹，见图20。
3．轻轻地拆下刹车片背板，见图21．
4．切勿在活塞接触区域涂抹润滑脂。用Molykote Cu-7439＋润滑两端的衬垫支座，见图22。
5．小心操作，确保刹车片上的黏滞面清洁并接触制动卡钳活塞。仅将刹车片报警接线安装到左侧制动卡钳。安装好刹车片之后，轻压制动踏板，以便更好地黏合。安装制动卡钳和新的刹车片，安装刹车片磨损报警接线。
前空气弹簧-减震器液压油泄漏
车型：Range Rover（LG），车型年：2013起，汽车识别号系列：100000起。Range Rover Sport（LW），车型年：2014起，汽车识别号系列：300000起。
故障现象：低速驶过限速坎时两个前空气弹簧或者其中之一发出敲击类声音。将空气弹簧倒置1min之后将其拆除时，发现液压油从空气悬架管（Voss）接头流出。
·故障诊断：泄漏来自空气弹簧的液压减震室。
所需零件：
·LRO57256 Range Rover-左前空气弹簧5.0L NA， 3.0L SC和3.0TDV6，数量：1
· LRO57257 Range Rover-左前空气弹簧5.0L SC和4.4 TDV8，数量：1
· LR057250 Range Rover-右前空气弹簧5.0L NA， 3.0L SC和3.0TDV6，数量：1
· LR057251 Range Rover-右前空气弹簧5.0L SC和4.4 TDV8，数量：1
．LR057259 Range Rover Sport-配备动态响应系统、连续可变阻尼系统-左前空气弹簧，数量：1
．LRO57253 Range Rover Sport-配备动态响应系统、连续可变阻尼系统-右前空气弹簧，数量：1
．LR057258 Range Rover Sport-配备动态响应系统、连续可变阻尼更小-左前空气弹簧，数量：1
．LR057252 Range Rover Sport-配备动态响应系统、连续可变阻尼更小-右前空气弹簧，数量：1
．LR057260 Range Rover Sport-配备连续可变阻尼系统一左前空气弹簧，数量：1
．LRO57254 Range Rover Sport-配备连续可变阻尼系统一右前空气弹簧，数量：1
·LR034230螺栓（M14×120mm），数量：2
· LR038809螺母（M14），数量：2
故障排除：如果空气悬架管（Voss）接头处存在油液，则必须安装两个前减震器。如果看不到残留油液，则问题不可能与空气弹簧有关，需要进一步参考TOPIx中是否存在任何相关的技术维修通信。
1．安装新的前部空气弹簧。
2．对另一侧重复步骤1。
仪表板中的蓄电池警告指示灯亮起
车型：Range Rover Sport
（LW），车型年：2014，汽车识别号系列：LW300000-LW316329 0 RangeRover（LG），车型年：2014，汽车识别号系列：LG124982-LG138894。
故障现象：蓄电池警告指示灯亮起且仪表板上显示“蓄电池警告”消息。在使用症状驱动诊断系统（SDD）进行诊断的过程中，网关模块中未存储相关DTC，但是动力传动系统控制模块（PCM）可能会存储DTC U0447-00。
故障诊断：蓄电池充电警告指示灯软件。
故障排除：
1．本程序要求加载SDD DVD135.06和校准文件150或更高版本。
连接Land Rover认可的蓄电池支持单元／电源。
2．通过读取当前车辆的VIN并启动数据收集序列，将SDD连接至车辆并开始新的诊断会话。
3．遵循SDD提示。
4．如果不可访问互联网。
（1）选择诊断会话类型。
（2）选择“症状”选项卡，然后输入以下任何症状：电气-仪表-警告指示灯-蓄电池和交流发电机指示灯-指示灯亮起和／或电气-仪表-信息和消息中心-信息显示区-电气。
（3）选择“推荐”选项卡。
（4）配置现有模块-网关模块。
5．完成所有任务时，通过选择 “会话”选项卡，然后选择“关闭会话”选项退出当前会话。
6．断开SDD和蓄电池支持单元／电源。
前悬架在转动时发出咯吱声
车型：Range Rover Evoque（LV），车型年：2012起，汽车识别号系列：H000001起。
故障现象：客户可能会报告在低速操控或转动时，配备主动式悬架的车辆上的前悬架发出咯吱声。
故障诊断：来自前减震器总成的噪声。
所需零件：
·LR057931右前减震器-主动式悬架，数量：1
·LR057930左前减震器-主动式悬架，数量：1
·LR018785隔振垫-减震器，数量：2
故障排除：1．注意：长时间存放在某个位置的MagneRide减震器可能会呈现以下特征，即MagneRide油液流出到构成材料中。这可能会造成减震器活塞杆被卡住的假象。这属正常情况。因此，当安装更换MagneRide减震器时，有一点很重要，即在安装后进行试驾以确认行驶可接受。如果观察到过硬的行驶，请在各种路面上驾驶车辆大约20min，最好是路过缓冲路拱以实现最佳的减震器铰接效果。这可确保油液完全混合和正常运行。
更换前悬架减震器和弹簧总成（配备动态悬架的车辆）。
2．对另一侧重复步骤1。
后车灯凝水
车型:Range Rover Evoque（LV），车型年：2012起，汽车识别号系列：H000200起。
故障现象：客户可能会报告后车灯的镜片内表面上凝水。
故障诊断：后车灯镜片内表面上没有防雾涂层。只应更换已损坏的零部件
所需零件：
·LR057981左侧后车灯，数量:1
·LR057980右侧后车灯，数量：1
故障排除：安装新的后车灯总成。
动力总成系统控制模块（PCM）更新
车型：Range Rover （LG），车型年：2014，汽车识别号系列：EA124982-EA142925，发动机：TDV84.4L柴油机。
故障现象：已对适用于RangeRover 4.4 TDV8的PCM进行了软件更改，并可能有助于下列客户症状。
·由于机油过度稀释，在低里程时显示需要更换发动机机油信息（仅限DPF）。客户可能还会报告听到砰砰声（这表示DPF在一直尝试再生）
·在恒定或增加踏板输入为1200～1800 r/min时喘振。其他症状，包括等速加速或缓慢加速期间，发动机转速摆动、节气门踏板响应性能差、发动机运行不稳，还可能会报告变速器换挡延迟
·当加速上坡／突然换挡时发出哗哗声，通过方向盘拨杆启动时哗哗声更大
·变速器过热一冷却风扇软件策略的改进（存储在TCM中的DTCP0702-98）
故阵诊断：软件问题。
故阵排除：1．本程序需要加载SDD DVD 135.07和校准文件151或更高版本软件。
连接Land Rover认可的蓄电池支持单元／电源。
2．通过读取当前车辆的VIN并启动数据收集序列，将SDD连接至车辆并开始新的诊断会话。
3．遵循SDD提示。
4．如果不可访问互联网。
（1）选择诊断会话类型。
（2）选择“症状”选项卡，然后输入以下任何症状：
·电气-仪表-信息和消息中心-信息显示区-动力总成
·动力总成系统-发动机系统-发动机性能
（3）选择“推荐”选项卡。
（4）配置现有模块-动力总成系统控制模块。
5．完成所有任务时，通过选择“会话”选项卡，然后选择“关闭会话”选项退出当前会话。
6．断开SDD和蓄电池支持单元／电源。
来自车辆前部的咔嗒声/嘎嘎声
车型:Range Rover（LG），车型年：2013-2014，汽车识别号系列：DA100000-DA1527940 Range RoverSport（LW），车型年：2014，汽车识别号系列：EA300000-EA339983。
故障现象：以不超过25km/h的车速行驶于不规则路面时能听到嘎嘎或咔嗒类型的声音。该声音也可以被描述为轻微振动。
1．紧急加速或制动期间，在各种车辆温度和环境条件下，来自发动机舱的单个／多个咔嗒类型的声音。此声音也可能在以10～25km/h向左或向右急转弯时出现。
2．当车辆在不规则路面行驶时，可能会听到来自发动机舱嘎嘎类型的声音（有关可能产生嘎嘎声的典型砾石、砖块路面的情况，请查看维修说明步骤1持续几秒钟，直至路面改变。
该声音也可以被描述为轻微振动，可在任何温度或环境条件下出现。
故障诊断：发动机机座和／或转向器振动导致出现异常噪声。
请参考下列VIN范围，安装转向器垫圈套件（仅限L405），更换发动机机座。
情况2中所述的“嘎嘎”类型噪声不适用于如下VIN范围的RangeRover Sport：
·VIN范围EA100000到EA313066 TDV6 3.0L柴油发动机
·VIN范围EA100000到EA308255 V8 5.0L汽油发动机
·情况2中所述的“嘎嘎”类型噪声仅适用于如下VIN范围的RangeRover：
· VIN范围DA100000到DA137066 TDV6 3.0L柴油发动机
· VIN范围DA100000到DA136666 TDV8 4.4L柴油发动机
·VIN范围DA100000到DA133484 V8 5.0L汽油机（SC和NA）
如果更换发动机机座或转向齿条垫圈套件未能解决此问题，则请联系本地DTS（经销商技术支持）以确认是否需要更换转向器。
所器零件：
·LR054850发动机机座（仅限汽油机车型），如需要，数量：2
·LR056670发动机支座（仅限TDV6），如需要，数量：2
·LR056671发动机支座（仅限TDV8左侧），如需要，数量：1
·LR056672发动机支座（仅限TDV8右侧），如需要，数量：1
·LR033201仅在安装发动机机座时所需的螺栓（M8× 60mm），如需要，数量：8
·TYG500141前驱动轴螺栓（M8 x 48mm）（仅限汽油机车型），如需要，数量：6
·QYG500090仅在安装发动机机座时所需的螺栓（转向联轴器（M8 x 30mm），如需要，数量：1
·LR054871空调（A/C）管。形密封圈（仅限柴油机车型），如需要，数量：1
·LR054870 A/C管。形密封圈（仅限柴油机车型），如需要，数量：1
LR059978转向器垫圈维修套件，数量：1
．LR058395转向器L405 2013车型年款左驾，数量:1
．LR058396转向器L405 2014车型年款左驾，数量：1
．LR058378转向器L494 2014车型年款左驾，数量：1
．LR058398转向器L405 2013车型年款右驾，数量:1
．LR058397转向器L405 2014车型年款右驾，数量：1
．LR058381转向器L494 2014车型年款右驾，数量：1
故障排除：
1．在图23中，您可以看到可产生嘎嘎声的典型路面。
2．在图24中，您可以看到可产生嘎嘎声的典型路面。
3．如果车辆处于此VIN范围内，则安装新的左侧和右侧发动机机座。
4．试驾车辆。如果噪声不再出现，则将车辆交还给客户。如果噪声仍然存在，则继续执行下一步。
5．对于L405，请安装转向器垫圈套件。对于L494，请转至步骤17．
仅限L405车型：确保该部件周围的区域干净且没有异物。注意：仅在转向器的小齿轮侧安装4mm垫圈和90mm固定螺栓。
6．拆除发动机下部挡板。

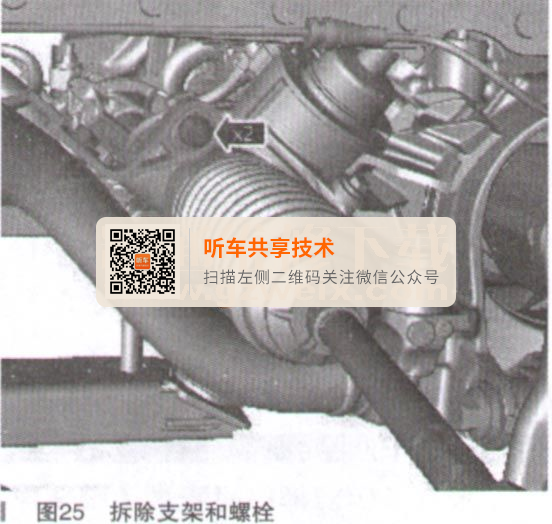

7．拆除并丢弃支承支架和固定螺栓，见图25。
8．拆除并丢弃转向器，见图26。
9．拆除并丢弃转向器固定螺栓。
10．拆除并丢弃质量减震器固定螺栓。
11．将转向器置于一侧。
12．拆除并丢弃质量减震器。
13．注意：安装提供的4mm垫圈，见图27。此时不要完全拧紧转向器固定螺栓。
安装90mm转向器固定螺栓和垫圈。
14．安装75mm转向器固定螺栓。
力矩：100N·m＋240°
15．拧紧90rnrn转向器固定螺栓。
力矩：100N·m＋240°
16．安装发动机下挡板。
17．试驾车辆。如果噪声不再出现，则将车辆交还给客户。如果噪声仍然存在，则继续执行下一步。
18．请参阅公告LTB00557以确认报告的症状是否与本公告中所详述的其中之一匹配。如果是，则继续下一步。如果不是，则按照公告LTB00557中列出的程序进行操作。
19．安装新的转向器。
20．试驾车辆。如果噪声不再出现，则将车辆交还给客户。如果噪声仍然存在，则参考LTB00557以确认不存在其他会导致客户报告问题的潜在噪声。
21．如果执行所有可能的维修工作之后问题仍然存在，请联系经销商技术支持。
正确输入PIN后无法退出代客泊车模式
车型：Range Rover Sport（LW），车型年：2014，汽车识别号系列：LW300000-LW338127。Range Rover（LG），车型年：2014，汽车识别号系列：LG124982-LG151681。
故障现象：进入代客泊车模式之后，无法退出此功能，即使在已输入正确PIN之后还是会显示信息 “输入的PIN错误”。
故障诊断：触摸屏将代客泊车模式PIN码设置为无效。唤醒／重置时，在从中央接线盒（CJB）获得实际值之前，网关模块（GWM）会发送默认值（即ValetStatus＝Inactive）。看到此值后，触摸屏将使存储的PIN无效，因此即使输入正确的PIN也会被视为无效。
故障排除：
1．本程序要求加载SDD DVD 136.02和校准文件157或更高版本。
连接Land Rover认可的蓄电池支持单元／电源。
2．通过读取当前车辆的VIN并启动数据收集序列，将SDD连接至车辆并开始新的诊断会话。
3．遵循SDD提示。
4．如果不可访问互联网。
（1）选择诊断会话类型。
（2）选择“症状”选项卡，然后输入以下任何症状：电气-信息和娱乐系统-触摸显示屏。
（3）从“推荐”选项卡中运行：配置现有模块-前控制／显示界面模块（前高端显示器）。
5．完成所有任务时，通过选择 “会话”选项卡，然后选择“关闭会话”选项退出当前会话。
6．断开SDD和蓄电池支持单元／电源。
电视上无频道列表
车型：Discovery 4／LR4（LA），车型年：2013-2014，汽车识别号系列：CA652091-EA700476。Range Rover Sport（LS），车型年：2013，汽车识别号系列：DA786230-DA8148220 RangeRover（LG），车型年：2013-2014，汽车识别号系列：DA100000-EA144707。Range Rover Sport
（LW），车型年：2014，汽车识别号系列：EA300000-EA326380。
故障现象：未显示频道列表。
故障诊断：这一问题在用户选择国家／地区为“美国”时出现。电视（TV）模块会将国家／地区设置更改为“美国”，但由于电视
（TV）模块并不支持美国模块标准ATSC，因此不会显示频道列表。
故障排除：1．此程序要求加载SDD DVD 136.03和校准文件158或更高版本。
连接Land Rover认可的蓄电池支持单元／电源。
2．通过读取当前车辆的VIN并启动数据收集序列，将SDD连接至车辆并开始新的诊断会话。
3．遵循SDD提示。
4．如果互联网连接不可用。
（1）选择诊断会话类型。
（2）选择以下任何症状：电气-信息和娱乐系统-娱乐系统-电视。
（3）从“额外”中，运行“配置现有模块-电视模块”
5．完成所有任务时，通过选择 “会话”选项卡，然后选择“关闭会话”选项退出当前会话。
6．断开SDD和蓄电池支持单元／电源。
方向盘垂直晃/车辆振动
车型：Range Rover（LG），车型年：2013起，汽车识别号系列：DA100000起。Discovery 4／LR4（LA），车型年：2010起，汽车识别号系列：AA513326起。RangeRover Sport（LW），车型年：2014起，汽车识别号系列：EA300000起。
故障现象：行驶时，方向盘可能会发生振动／晃动。
故障诊断：这可能是因为车轮／轮胎总成失衡及／或备胎平点。
故障排除：
1．工厂车轮定位和车轮平衡保修12个月／20000krn （12500英里），以先达到者为准，仅限OEM设备。
如果在常规距离的PDI路试后依然存在轮胎摆振，则需延长道路测试距离。
（1）先将车辆至少行驶15km
（10英里），然后再评估摇晃情况。评估轮胎的振动级别。
（2）如果行驶15km（10英里）之后晃动仍然存在，则执行第二次测试：行驶15公里（10英里）后再重新评估轮胎的振动级别。
（3）如果认为转向振动的级别可接受，则无须采取进一步措施，将车辆返还客户。
（4）如果仍然认为车轮振动的
级别不可接受，请执行步骤2。
2．轮胎加热器的额定温度为80℃。
3．将轮胎充气至54磅／平方英寸（3.7bar）。
4．安装轮胎毯，电气接头朝
下。
5．拉紧轮胎加热器，并用Valcro紧固件固定。
6．拉动松紧扣将车轮周围压紧，以确保固定紧实。
7．安装轮胎加热器端盖。
8．对其他车轮重复执行步骤3～6．
9．将所有电气接头连接到控制箱，并运行轮胎加热程序（4h）。
10．完成加热程序后，卸下轮胎加热器并降下车辆。调整轮胎压力至推荐（冷）设置。
11.驾车行驶约8km （5英里），如有可能，在行驶速度高达约80km/h时测试车辆的状况。
12．如果认为振动级别不可接受，请从步骤13开始执行。
注意：可根据需要在本地购买车轮平衡块。
13．千斤顶和提升，回到车间后立即将车辆升起，以避免轮胎产生其他过度磨平点。
14．卸掉所有车轮（4个）／轮胎组件以保持平衡。
15．调节胎压至2.5bar。
平衡车轮和轮胎组件，直至剩余的不平衡动态降至最低。
·目标是每个面上的重量为0g（零克）；最大值：内部5g，外部5g
·使用“球座”平衡模式将剩余的不平衡动态降至最低
16．最大径向力变化（RFV）的值应如下：
（1）60N（6．1kg，13．5bl）第一级谐波。
（2）100N（10.2kg，22.5b1）峰一峰值。
17．注意：如果RFV设备不可用，轮胎未从车轮上拆下，且RFV点（红点）仍然可以看到，则这一点应该安装在顶部。
如果达不到这些级别，请执行以下操作：
（1）卸掉轮胎。
（2）遵循车轮平衡机规定的匹配安装程序。
（3）在轮胎外壁上标记第一级谐波RFV的最高点（在内部也做标记，以供未来参考）。
（4）配备动力转向（电子）系统的车辆：将最低第一级谐波RFV车轮／轮胎总成安装至后轴。配备动力转向（液压）系统的车辆：将最低第一级谐波RFV车轮／轮胎总成安装至前轴。
（5）打印平衡和压力变化的结果（之前和之后）；附加到维修单上。
18．拧紧车轮螺母之前，应该标记RFV的最高点，并将车轮／轮胎组件安装到车辆，保持RFV最高点位于顶部。
19．注意：拧紧螺母时，不应该使用其他任何工具支撑车轮，因为这样会干扰匹配安装。
安装所有车轮（4个）和轮胎组件。
20．降下车辆。
21．将车轮螺母拧紧至指定扭矩。调整轮胎压力至推荐（冷）设置。
22．在正常道路上行驶车辆大约7km，将速度提高至大约80km/h并将轮胎设为正常的路面压力，以验证转向振动是否已纠正。
废气再循环（EGR）冷却器-外部冷却液泄漏
车型：Range Rover Evoque（LV），车型2012起，汽车识别号系列：CH600000起，发动机：TD4 2.2L柴油机。Freelander 2/LR2（LF），车型2011起，汽车识别号系列：BH216517起，发动机：TD42.2L柴油机。
故障现象：客户投诉组合仪表显示冷却液液位过低或在车辆下面发现冷却液。
故障诊断：橡胶密封件位于冷却器的每个末端。橡胶密封件的存在是通过从铝质车身小凹槽向外伸出的“标志”进行表示的。正是因为这些标志／凹槽，密封件才受到污染，引起橡胶性能退化，从而导致冷却液泄漏。
所需零件：
·LR057662废气再循环冷却器数量：1
故障排除：
1．检查EGR冷却器总成。
2．如果冷却器正在泄漏，请更换EGR冷却器。
右增压空气散热器软管裂开
车型：Range Rover Sport
（LW），车型年：2014，汽车识别号系列：EA000001起，发动机：TDV6 3.0L柴油机。Range Rover（LG），车型年：2013-2014，汽车识别号系列：DA000011起，发动机：TDV6 3.0L柴油机，TDV8 4.4L柴油机。
故障现象：发动机动力不足，且检查发动机警告灯点亮，并在动力总成系统控制模块中保存了DTC的P006A-00和／或P1247-00。调查发现右侧增压空气散热器软管（在软管的接头端）破裂。
故障诊断：接头上的尖锐肋条可造成软管出现小范围破裂。
所需零件：
·LR053285 TDV6软管，数量：1
·LR036485 TDV8软管，数量：1
·LR057900 TDV6接头管，数量：1
·L R057899 TDV8接头管，数量：1
故障排除：注意：本程序中的拆除步骤可能包含安装说明。各说明币可能会出现某些差异，但基本信息始终是正确的。为清晰起见，某些部件未在图中显示。
TDV6 3 ．0L柴油机：
1.卸下前保险杠盖板。
2．拆下软管并将其置于一边，见图28～30，扭矩：5N·m。
3 .拆下固定螺栓，见图31、图32，扭矩：10N·m。
4．卸下后部的连接管和软管，见图33。
5．卸下固定夹并将连接管和软管隔离，扭矩：5N·m。
6．将新的右侧增压空气散热器软管和左侧增压空气散热器软管安装到连接管。
7．反向操作拆除步骤即可安装。
TDV8 4.4L柴油发动机：
1．卸下前保险杠盖板。
2．拆下软管并将其置于一边，扭矩：5N·m。
3，卸下固定螺栓，见图34～图36，扭矩：10N·m。
4．拆下固定螺栓，扭矩：10N·m。
5．将所有增压器三通放置于一边，并卸下安装支架。
6．请格外小心以免损坏部件。卸下后部的连接管和软管
7．卸下固定夹并将连接管和软管隔离，扭矩：5N·m。
8．将新的右侧增压空气散热器软管和左侧增压空气散热器软管安装到连接管。
9．反向操作拆除步骤即可安装。
仪表盘上的蓄电池充电灯显示为打开。已存储DTC B11 DB-87
车型：Discovery 4／ LR4（LA），车型年：2010起，汽车识别号系列：AA510178起。RangeRover Sport（LS），车型年：2010-2013，汽车识别号系列：AA215623-DA814822。Range Rover（LM），车型年：2010-2012，汽车识别号系列：AA306627-CA393639。
故障现象：仪表盘上的蓄电池充电灯仍显示为打开。
故障诊断：蓄电池监测系统 （BMS）保险丝线束已经熔断。
所需零件：
．LR057241 BMS保险丝线束，数量：1
故障排除：对于Land RoverDiscovery 4/LR4（LA）不口RangeRover Sport（LS），请执行步骤1-15。对于Range Rover（LM），请执行步骤1，然后根据需要执行步骤16～23。
1．使用数字万用表检查保险丝线束的连通性。如果断路，请完成以下步骤。如果存在连通性，请参阅TOPIx中的 DTC帮助文本。
2．拆除蓄电池。
3．找到蓄电池监测系统
