2016年奥迪Q7在关闭行李厢盖时未切换

    用户反映：后部照明灯： 在关闭行李厢盖时未切换
    技术背景：对于奥迪 Q7，在打开行李厢盖时，后部照明灯从行李厢盖切换至保险杠；在关闭行李厢盖时，照明灯又重新切换至行李厢盖。 尾灯切换装置的两个微动开关位于后尾板上的行李厢边缘罩 -A- 内。

    在下列前提条件下，当打开外部照明时，仍保留保险杠中的后部照明灯。
    组合仪表上显示。
    1. 当行李厢盖内的一个尾灯灯泡失灵时。
    2. 当行李厢盖内的尾灯断路或电阻过高时。
    3. 当行李厢边缘罩内的两个微动开关在时间上错开接通时。
    组合仪表上不显示。
    4. 打开行李厢盖时。
    5. 在行李厢盖打开或未完全关闭的情况下行驶。
    6. 当行李厢边缘罩内的两个微动开关缺失接通信号时。
    7. 当行李厢边缘罩内的一个或两个微动开关缺失接通信号时。

    提示：
    1. / 2. / 4. / 5. 售后服务提示或用户操作所致。
    3. / 6. 由于行李厢边缘罩和行李厢盖锁内的微动开关之间的公差不合理，导致达不到微动开关上的接通点，因此在关闭 / 打开时不切换。
    7. 在行李厢盖锁的微动开关上，达不到接通点，因此在关闭 / 打开时不切换。

    生产线解决方案：
    1. / 2. / 4. / 5.无需改动。
    3. / 6. / 7.在批量生产中采取一系列广泛的措施。
    自 2015 年 7 月起，起始车辆识别号：WAUZZZ4M5GD005855
    重新调校的行李厢边缘罩，配备坚固导向底座和短固定夹。
    自 2015 年 10 月起，起始车辆识别号：WAUZZZ4M3GD017051
    微动开关的结构无变化。 微动开关已经从固定行李厢边缘罩上改成固定到锁钩上。
    自 2016 年 3 月起，起始车辆识别号：WAUZZZ4M0GD052372
    美国 起始车辆识别号： WA1LAAF73HD010119

    售后服务解决方案：
    对于出现该故障的车辆，必须检测行李厢边缘罩和行李厢盖锁的锁止装置，必要时进行维修。
    检查行李厢盖和行李厢盖锁内的微动开关。
    使用测试仪可以在舒适系统中央模块 0046 中检测行李厢盖和行李厢盖锁中微动开关的接通信号。
    0046 舒适系统中央模块

    测量值 - 显示测量值
    行李厢盖状态
（行李厢盖锁中的微动开关）
碰锁的主卡位触点 关闭
碰锁的预卡位触点 关闭
行李厢盖关闭传感器
（行李厢边缘罩内的微动开关）
行李厢盖关闭传感器 1 关闭
行李厢盖关闭传感器 2 打开

检测行李厢边缘罩。
执行目检。
如果行李厢边缘罩托架内的锁止楔固定装置配有两个无头螺栓，且螺母上边缘与到行李厢边缘罩之间最多可以看到 5 条螺距，则无需对该行李厢边缘罩执行其他操作。 接着必须检测行李厢盖锁！

如果行李厢边缘罩托架内没有两个无头螺栓，或是可以看到 5 条以上的螺距，则必须更换行李厢边缘罩和微动开关的垫片。

原厂零件号：
4M0 864 483..行李厢边缘罩
4G8 867 276 长夹子
8X0 867 276 短夹子
4L0 959 121 微动开关
N 912 006 01 垫片
N 105 072 01 紧固螺栓

经过改良并重新调校的行李厢边缘罩，配备坚固导向底座 –A- 和 –B- ，且所有固定夹都是短规格。

检测行李厢盖锁。
请通过粉笔测试确定行李厢盖锁和微动开关之间接触面的大小。
在行李厢盖锁上涂上白色粉笔灰。
请使用黑板用粉笔，使用蜡笔不会印痕。

在关上行李厢盖后，请检查微动开关翘板开关上的粉笔灰印痕。
粉笔灰印痕的厚度必须为 5 +/- 2mm。 如果粉笔灰印痕薄于 3 mm，则请更换行李厢边缘罩和微动开关的垫片。

原厂零件号：
4M0 864 483..行李厢边缘罩
4G8 867 276 长夹子
8X0 867 276 短夹子
4L0 959 121 微动开关
N 912 006 01 垫片
N 105 072 01 紧固螺栓
如果在更换行李厢边缘罩后，粉笔灰印痕仍薄于3 mm，则请校正行李厢盖锁。

用合适的胶带保护行李厢盖（箭头）。

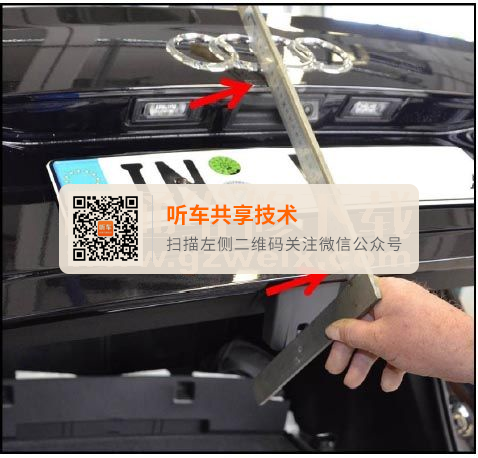

用直角尺（内边长大于等于 200 X250 mm）检查行李箱盖锁的位置。
将直角尺放在行李厢盖锁盖罩的凸耳上。

测量间距。
直角尺和行李厢边缘的间距必须介于12 mm 和 15 mm 之间。
如果行李厢盖锁超出这个公差范围，则必须校正行李厢盖锁。

校正行李厢盖锁。
用合适的木板条校正行李厢盖锁（长约 93 cm - 跟底盘高度没有关系）。与保险杠的间距 -F- 必须要有约 20mm。
用合适的材料保护木板条或保险杠，以防保险杠损坏。

只能在边缘处 - 红色箭头 - 按压，这样不会产生凹坑。
每次按压后重新测量，这样就不会导致过度按压行李厢盖锁。

重新执行粉笔测试
在行李厢盖锁上涂上白色粉笔灰。
请使用黑板用粉笔，使用蜡笔不会印痕。

在关上行李厢盖后，请检查微动开关翘板开关上的粉笔灰印痕。
粉笔灰印痕的厚度必须为 5 +/- 2mm。

结算信息
售后服务编号 / 损伤类型 / 制造商： 7039/0040/ …
在 APOS 系统中结算：

配件信息
原装备件库中的行李厢边缘罩已经清库。
备件符合改良过的生产版本。
原厂零件号：
4M0 864 483 … 行李厢边缘罩
4G8 867 276 长夹子
8X0 867 276 短夹子
4L0 959 121 微动开关
N 912 006 01 垫片
N 105 072 01 紧固螺栓

    相关资料：2017年大众、奥迪原厂维修信息系统ELSA 6.0
