北汽绅宝X35遥控操作四门锁不能开闭锁

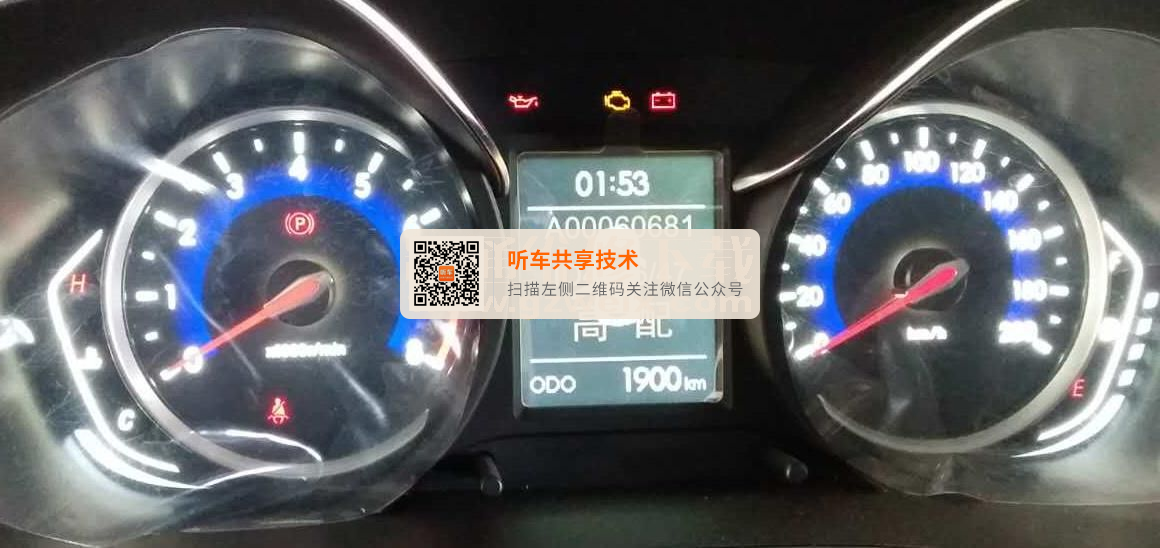

一辆行驶里程约2000km的北汽绅宝X35手动挡车。客户反映：该车遥控器不工作，按下遥控器的开锁键和闭锁键，四个门锁都不动作，只能使用机械钥匙进行开锁和闭锁操作。店里维修技师试车验证，确认故障存在，不仅使用遥控器操作车门开闭锁都不工作，而且用主驾驶车门的中控锁按键操作时四门锁也不工作；但是使用遥控器时，按闭锁键车辆双闪灯闪烁一次，按开锁键车辆双闪灯闪烁两次，即故障车双闪灯的工作情况与正常车辆相同；使用遥控器，按键遥控解锁后备箱，后备箱能够开启，工作正常。

可能原因分析 ：根据以上故障现象分析，由于按下遥控器后，BCM能正常输出开闭锁的双闪和后备箱解锁，初步判断遥控器工作正常。车辆中控锁不工作可能是由于以下几种原因造成的：
Ÿ BCM内部故障；
Ÿ 车门锁故障；
Ÿ BCM至四门门锁之间的连接线路故障。
检修过程 ：
Ÿ 连接VDS，首先检测车身控制模块，发现BCM中无故障码；然后进行执行器驱动测试，发现VDS显示车门锁止与解锁输出执行成功，但是实际四个门锁没有动作，如下图所示：



Ÿ 以上情况说明，BCM软件程序可以接收到遥控器的开闭锁请求信号，也可以通过执行驱动输出动作指令，但是四门门锁无法正常执行，因此故障发生在模块硬件、门锁或连接线路。四个门锁同时出现故障可能性很低，所以重点检查模块硬件和线路，尤其是四门锁共用线路部分。门锁部分的电路图，如下图所示：

Ÿ 从电路图分析，四个车门的门锁电机并联，两条电机控制线路分别通过室内地板线束节点S134汇总后连接至BCM的四门上锁控制输出T18c/16端子，和通过室内地板线束节点S135汇总后连接至BCM的四门解锁控制输出T18c/17端子；当BCM向外输出四门闭锁或者解锁的信号时，四门门锁电机将同时进行闭锁或者解锁动作；
Ÿ 首先测量BCM能否正常输出闭锁和开锁信号。在T18c插头不拔下的情况下，测量T18c插头后部16号端子的电压，使用遥控器闭锁时，有12V电压输出；测量T18c插头后部17号端子的电压，使用遥控器解锁时，有12V电压输出，确认BCM工作正常；
Ÿ 将故障范围缩小到门锁连接线路上，拔下BCM的T18c插头和左前门锁的T2dm插头，检查这两个插头端子，均无退针现象；测量T18c/16端子至T2dm/B端子以及T18c/17端子至T2dm/A端子之间的这两条线路均为断路状态，导致BCM输出的闭锁和解锁指令无法输出到左前门锁电机；
Ÿ 检查仪表板线束与室内地板线束对接插头T32g，用手晃动此插头，这两条线路出现时通时断的现象，确认T32g插头的17和18号端子接触不实，插头情况如下图所示：

Ÿ 断开T32g对接插头，分别测量插头两侧至BCM和左前门锁电机的线路均导通，17和18号端子无退针现象。仔细检查发现母端子的插座孔变大导致接触不实，使BCM输出的闭锁和解锁电压信号无法到达四个门锁电机，插头情况如下图所示：

修理结果:使用线束修理工具调整T32g插头的17和18号端子，使金属锁片的间隙变小，增大端子接触力；正常连接线路后，测量导通正常；使用遥控器测试，各功能均恢复正常，故障排除。
