宝马X4集成式导航设备加装

    车型：宝马1系（F20、 F21）、宝马2系（F22、F23、F45、F46）、宝马3系（F30、F31、 F34、 F35）、宝马4系（F32、 F-33、F36）、宝马X1（F48、F49）、宝马X3（F25）、宝马X4 （F26）、宝马5系（F10、 F11、F18）。
    加装套件编号：65 90 2 410 420 ECE导航设备加装套件、65 90 2 410 421 CN导航设备加装套件、65 90 2 410 422 NA导航设备加装套件、65 90 2 410 42_3控制器支架套件（高速CAN）、65 90 2 410 425控制器支架套件（低速CAN）、65 90 2410 426电缆束套件、65 90 2 414 644安装辅助工具。
    1．加装套件部件一览图
    加装套件部件一览图，如图1所示。

    2．准备工作
    断开蓄电池负极一导线。
    必须提前拆卸下列构件：
    ·右后侧仪表盘护板
    ·杂物箱
    ·主机
    ·中央信息显示屏
    ·控制器（不再需要）
    3．加装电缆套件连接一览图

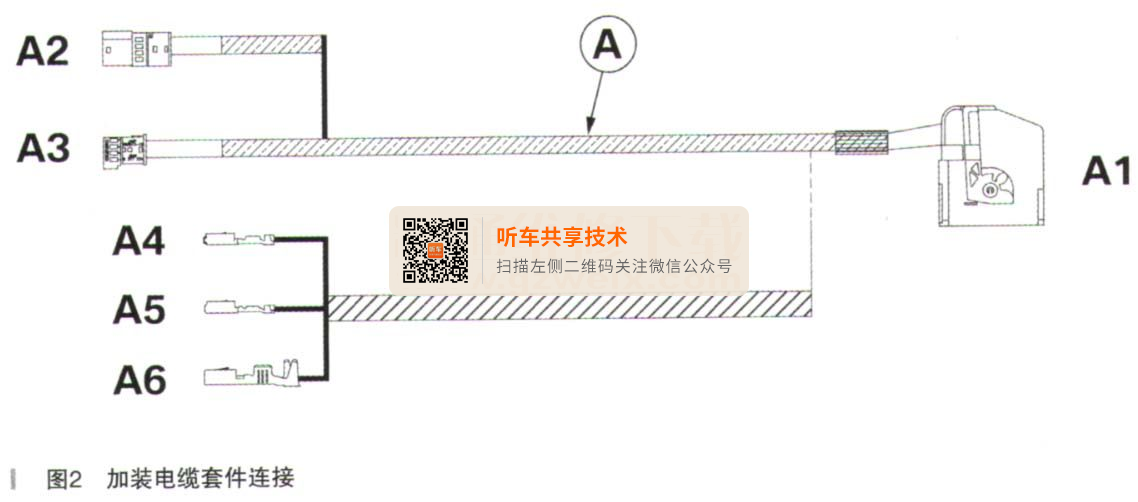

    加装电缆套件连接一览图，如图2、表1所示。



    4.HSI）电缆连接一览图
    HSD电缆连接一览图，如图3、表2所示。



    5．安装和布线示意图
    安装和布线示意图，如图4所示。

    6．安装导航设备（仅限车型F10、F11、F18）
    将型板F或安装辅助工具G沿着杂物箱的边缘a和边缘b放置，如图5所示。

    在型板F或安装辅助工具G上使用φ0 5mm的钻头钻出开孔（1），如图6所示。

    将型板F或安装辅助工具G使用螺栓E固定，并使用合适的工具剪出开孔（1），将型板F或安装辅助工具G和螺栓E移除，如图7所示。

    将橡胶垫（1）放在杂物箱中，将之前剪开的杂物箱区域放在橡胶垫（1）上并剪开，如图8所示。

    将导航设备D放在杂物箱中并使用螺栓E固定，如图9所示。

    7．安装导航设备（仅限车型F20、F21 F22、F23）
    将型板F根据标注尺寸放在杂物箱上，如图10所示。

    使用0 5mm的钻头穿透开孔（1），如图11所示。

    将型板F用螺栓E固定，并使用合适的上具剪出开孔（1），移除型板F和螺栓E，如图12所示。

      将橡胶垫（1）放在杂物箱中，将之前剪开的杂物箱区域放在橡胶垫（1）上并剪开，见图8。
    将导航设备D放在杂物箱中并使用螺栓E固定，如图13所示。

    8．安装导航设备（仅适用于车型F30、 F31、F32、 F33、 F34、 F35、 F-3h）
    将型板F或安装辅助工具G沿着杂物箱的边缘a和边缘b放置，如图14所示。

    在型板F或安装辅助工具G上使用φ 5mm的钻头钻出开孔（1），如图15所示。

    将型板F或安装辅助工具G使用螺栓E固定，并使用合适的工具剪出开孔（1），将型板F或安装辅助工具G和螺栓E移除，如图16所示。

    将橡胶垫（1）放在杂物箱中，将之前剪开的杂物箱区域放在橡胶垫（1）上并剪开，见图8。
    将导航设备D放在杂物箱中并使用螺栓E固定，如图17所示。

    9.安装导航设备（仅限车型F25、F26）
    将型板F或安装辅助工具G根据标注尺寸放在杂物箱上，如图18所示。

      在型板F或安装辅助工具G＿L使用φ5mm的钻头钻出开孔（1），如图19所示。

    将型板F或安装辅助工具G使用螺栓E固定，并使用合适的工具剪出开孔（1），将型板F或安装辅助工具G和螺栓E移涂，如图20所示。

      将导航设备D放在杂物箱中并使用螺栓E固定，如图21所示。

      10.安装导航设备（仅限车型F45、F46）
    将塑料导板（1）切割，如图22所示。

      将型板F或安装辅助工具G根据标注尺寸放在杂物箱上，如图23所示。

    在型板F或安装辅助工具G上使用φ5mm的钻头钻出开孔（1），如图24所示。

    将型板F或安装辅助上具G使用螺栓E固定，并使用合适的工具剪出开孔（1），将型板F或安装辅助工具G和螺栓E移涂，如图25所示。

    将橡胶垫（1）放在杂物箱中，将之前剪开的杂物箱区域放在橡胶垫（1）上并剪开，见图8。
    将导航设备D放在杂物箱中并使用螺栓E固定，如图26所示。

      11．安装导航设备（仅限车型F48、F49）
    将型板F或安装辅助工具G根据标注尺寸放在杂物箱上，如图27所示。

    在型板F或安装辅助上具G上使用φ5mm的钻头钻出开孔（1），如图28所示。

    将型板F或安装辅助工具G使用螺栓E固定，并使用合适的工具剪出开孔（1），将型板F或安装辅助工具G和螺栓E不封杂，如图29所示。

    将导航设备D放在杂物箱中并使用虫驯全E固定，如图30所示。

    12.铺设和连接加装电缆套件
    只适用于带有SA 358的车型：
    铺设天线电缆时，注意不要妨碍安全气囊展开。将GPS天线I粘贴在内后视镜旁边，将插头沿着右侧A柱铺设至杂物箱的安装位置，如图31所示。

    只适用于不带SA 358的车型：
    将GPS天线I粘贴在组合仪表（1）上。将GPs大线（2）的插头铺设至杂物箱的安装位置，如图32所示。

    所有车型：
    铺设天线电缆时，注意不要妨碍安全气囊展开。使用电缆绑带K将TMC大线固定在右侧A柱车身侧面电缆束上，井将插头铺设至杂物箱的安装位置上，如图33所示。

      拆下HSD电缆A12*1B（不再需要），如图34所示。

      按如下方式铺设加装电缆套件A（如图35所示）：

    ·将支路A1铺设至杂物箱的安装位置上
    ·将支路A2～A3铺设至控制器的安装位置
    ·将支路A4～A6铺设至音响主机的安装位置
     将音响主机BHSD电缆按照如下方式铺设：
    ·将支路B1铺设至杂物箱的安装位置
    ·将支路B2铺设至音响主机的安装位置
    将显示屏CHSD电缆按照如下方式铺设：
    ·将支路C1铺设至杂物箱的安装位置
    ·将支路C2铺设至中央信息显示屏的安装位置
    按如下方式连接加装系统（如图36所示）：

    ·将支路A1、 B1、 C1、 GPS天线I以及TMC天线J插接在导航设备D上
    ·将支路A2插接在插头A88*1B上
    ·将支路A3插接控制器H上
    ·将支路B2插接在音响主机A42的插槽A42*5B中：
    ·将支路C2插入中央信息显示屏A12中
    按如下顺序将支路A4-A6接入音响主机A42的插头A42* 1B中：
    ·支路A4，电缆颜色OR，接入插脚40
    ·支路A5，电缆颜色VI，接入插脚34
    ·支路A6，电缆颜色WS，接入插脚10

    13．结尾工作和编码
    加装系统与编程和编码有关。
    ·导线连接汽车蓄电池接线柱
    ·将蓄电池充电器连接在车身上
    ·将车辆与ISTA工厂系统相连
    ·调出ISTA/P汽车编程程序
    ·使用ISTA/P进行操作时请注意ISTA/P应用文献资料中的提示信息
    ·通过路径“更换设备”选择加装“集成式导航设备”，并执行制定的方案措施
    ·借助ISTA系统进行汽车测试，注意故障存储器的记录，必要时进行操作
    ·执行功能测试，并等候GPS校准，如果需要，请将车辆驶出建筑物
    ·按照图示即可完成汽车组装
      14．电路图
    电路图，如图37所示。
