分析及检修丰田智能进入启动防盗系统故障

    新款丰田车装备了智能进入启动防盗系统。驾驶员按智能钥匙上的按键可以远距离锁止和解锁所有车门。随身携带智能钥匙靠近车，就可实现：触摸门把手自动开门锁；进入车内，转向盘同座椅一起自动调整到存储的最佳位置，转向盘解锁；发动机解锁，上车后踩制动踏板，按一下启动按钮，可起动发动机；驾驶完毕下车后，触摸门把手车门锁自动锁止，转向盘锁止，发动机锁止，车进入防盗系统状态。如有人非法进入车内，则防盗灯闪烁，防盗喇叭鸣响，发动机不能起动，转向盘打不动。带全球定位和无线通信功能的车，还可将车辆位置通知车主。

1丰田智能进入启动防盗系统主要部件和功能简述

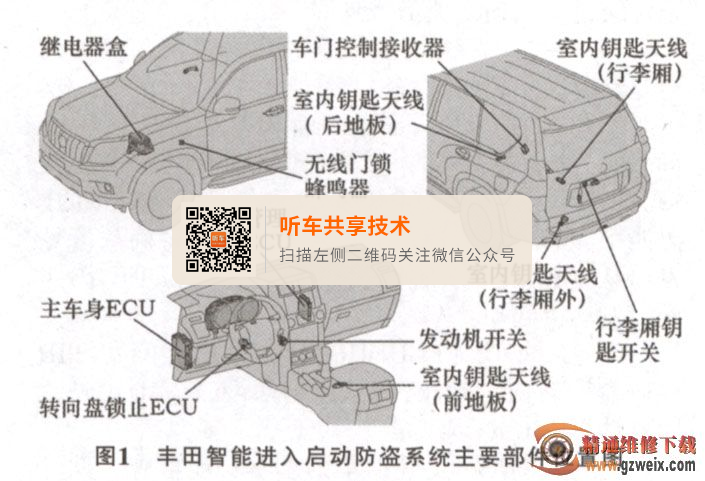

    丰田智能进入启动防盗系统由无线门锁、智能进入起动、发动机停机、防盗、转向锁止等系统组成，如图1所示。丰田智能进入启动防盗系统如图2所示。



    1)智能钥匙 按智能钥匙上的锁止／解锁按钮，可发射出频率为315 MHz的无线电信号，在几十米的范围内可被无线遥控门锁接收器接收，传给认证ECU，由认证ECU命令车身ECU锁止／解锁车门门锁。智能钥匙还可接收振荡器发出的频率134.2 kHz的无线信号。



    2)认证ECU 认证ECU是智能进入启动防盗系统的主ECU，它存储了车辆码、钥匙码、ID代码盒的S码（安全码），它控制振荡器、遥控接收器、电源管理ECU, ID代码盒、转向盘锁止ECU。当认证ECU需要信息时，它会唤醒对应的ECU，索要信息，还可将得到的信息报告给电源控制ECU和车身ECU。



    3)车外振荡器当智能钥匙靠近车时，车外振荡器发射频率为134.2 kHz唤醒智能钥匙，并索要车辆码，认证ECU收到车辆码并确认匹配后，会命令车外振荡器索要钥匙码。钥匙码匹配后，如车主摸车门把手，认证ECU会命令车身ECU打开门锁。



    4）车内振荡器 车内振荡器同车外振荡器一样发射频率为134.2 kHz的无线电波。当车门打开时（通过车门开关和车身ECU获知车门打开），认证E-CU激活车内振荡器，确认智能钥匙合法后，按电源按钮可打开电源，踩制动踏板同时按电源按钮可起动发动机。



    5)电源控制ECU 电源控制ECU工作起来就像是一个电控的点火开关。当认证ECU确认智能钥匙的车辆码、钥匙码匹配后，认证ECU同ID代码盒比较s码，如s码匹配，ID代码盒告诉电源控制ECU允许打开电源和起动发动机。



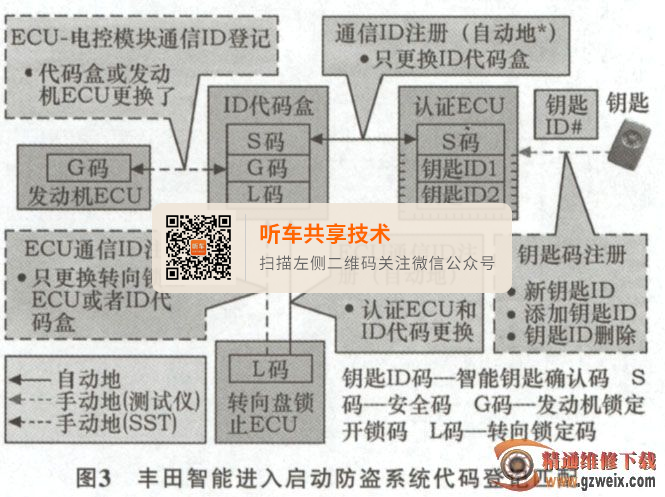

    6) ID代码盒 丰田智能进入启动防盗系统代码登记匹配如图3所示。ID代码盒就像同点火开关钥匙配合的钥匙筒，如认证ECU同ID代码盒的s码匹配，ID代码盒就可以开始解锁其它ECU。首先ID代码盒同转向盘锁止ECU确认L码匹配后，认证ECU会供电给转向盘锁止ECU的电动机，收回棘爪，解锁转向盘。然后ID代码盒同发动机ECU确认G码匹配后，ID代码盒允许发动机ECU工作和发动机起动。



2丰田智能进入启动防盗系统的基本功能检查步骤

    首先检查智能钥匙取消开关（在转向柱下方）。按钮在伸出的位置，智能钥匙功能开启；按钮在按下的位置，智能钥匙功能关闭。



    其次检查智能钥匙。按智能钥匙上的按键，如智能钥匙上的红色LED灯很快亮起，则表明智能钥匙上的3V电池电量足；如红色LED灯亮得很慢，则表明电池亏电，需更换。智能钥匙的无线门锁遥控功能，使用315 MHz的无线电波。智能钥匙的智能进入启动感应功能，使用134.4 kHz的无线电波。如手头的智能钥匙不好用，可以试一下另一把备用钥匙。也可用无线电频谱分析仪检测智能钥匙。



    1)检查1 锁住车，携带智能钥匙，离车3 m以上，等一会，再靠近驾驶员侧车门或乘员侧车门，观察智能钥匙上的LED灯，当离车1 m左右时，智能钥匙上的LED灯会闪一下。



    工作过程：①锁上车，认证ECU激活车外振荡器；②当智能钥匙靠近车时，收到叫醒命令，要求车辆码；③智能钥匙将车辆码发给无线遥控门锁接收器，无线遥控门锁接收器将车辆码传给认证ECU,如果智能钥匙的车辆码同认证ECU的车辆码匹配，认证ECU会命令车外振荡器要求钥匙码，智能钥匙将钥匙码发给无线遥控门锁接收器，并闪一下LED灯。



    结论：①12V蓄电池有电，智能钥匙有电，智能钥匙工作；②驾驶员侧车门外振荡器工作；③无线遥控门锁接收器工作；④认证ECU工作；⑤智能钥匙的车辆码同认证ECU的车辆码匹配。



    2)检查2智能钥匙上的LED灯闪一下后，观察车顶棚灯会点亮。



    工作过程：①门控无线接收器收到钥匙码，并传给认证ECU;②认证ECU验证钥匙码匹配；③认证ECU命令车身ECU打开顶棚灯。



    结论：①智能钥匙已在认证ECU充分注册；②车身ECU工作。



    3)检查3触摸驾驶员侧车门把手，车门会解锁。

    工作过程：认证ECU收到触摸传感器的输入，并命令车身ECU打开门锁。

    结论：①触摸传感器良好；②门锁执行器良好。

    4)检查4打开车门，观察组合仪表上的车门未关报警灯亮。

    工作过程：①打开车门，车门礼貌开关接通；

②车身ECU收到车门礼貌开关信号，点亮车门未关报警灯。

    结论：车门礼貌开关、车身ECU、车门未关报警灯都工作。

    5)检查5进入车内，智能钥匙会闪一下LED灯。

    工作过程：①车身ECU通知认证ECU，车门已打开；②认证ECU激活室内无线振荡器；③智能钥匙发送钥匙码。

    结论：①室内无线振荡器工作；②前室内天线良好。

    6)检查6踩制动踏板，观察电源按钮上的LED灯会变绿。

    工作过程：①制动开关接通，制动信号传给认证ECU;②认证ECU命令车身ECU使电源按钮上的LED灯变绿，并点亮制动灯。

    结论：制动开关信号良好。

    7)检查7踩制动踏板，按电源开关，发动机会起动着车，转向盘解锁。



    工作过程：①认证ECU确认智能钥匙已注册（同前面的步骤一样）；②认证ECU同ID代码盒比较S码；③认证ECU验证ID代码盒和转向锁止ECU的L码匹配，转向锁止ECU解锁转向盘，并将确认信号发给认证ECU;④ID代码盒同发动机ECU的G码匹配，发动机起动着车。



    结论：①认证ECU同ID代码盒S码匹配；② ID代码盒同转向盘锁止ECU的L码匹配；③ ID代码盒同发动机ECU的G码匹配。

    通过反复进行上述简单的基本功能检查，就可大体判断出故障部位。根据可能的故障部位逐个进行检修，即可使整个系统功能恢复正常。
