大众CC倒车影像视频线损坏导致倒车无法显示

    一辆行驶里程约6.7万km的大众CC轿车。该车挂R档无倒车影像。
    故障诊断：
    1．现场试车，故障现象为挂入倒档倒车影像无图像显示。



    2. 5052电脑检测到故障码如下图所示：





    3.从系统构成看R189视频摄像头将视频信号传递给倒车影像控制单元J772。

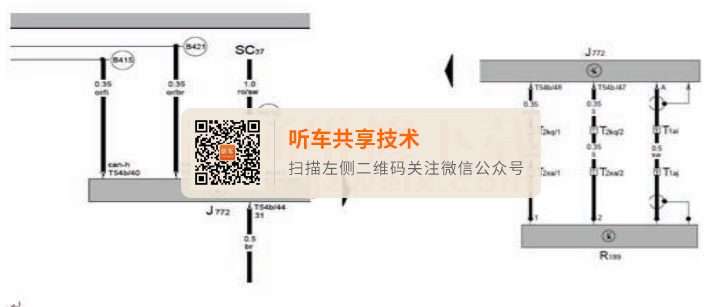

    4.根据电路图分析确保J772供电正常看SC37保险丝，R189与J772共3条线连接。

    5.上述分析后结论为，R189与J772共3条线连接处故障。拆下后备箱内饰检查线束。



    故障分析：线束被后备箱铰链弹簧夹住，线束内部有短路或断路的情况，造成视频传输故障。
    故障处理：将线束被后备箱弹簧夹住处复位安装。
    案例点评：对处理电器系统故障，应首先查阅相关系统电路原理图，了解控制原理及信号传递的路径后，再制定相应的检测步骤，而不是盲目的通过倒换备件解决问题。
