奥迪A6L轿车变速箱报警故障检修

    一辆行驶里程约1.2万km的2012年奥迪A6L轿车。该车变速箱报警。
    故障诊断：（1）接到此车后进行试验，发现仪表中变速箱灯报警且挡位灯不亮。
    （2）用VAS5052进行诊断，选挡杆中挡位指示器的信号线电气故障，偶发，Tiptronic信号线电气故障，偶发。

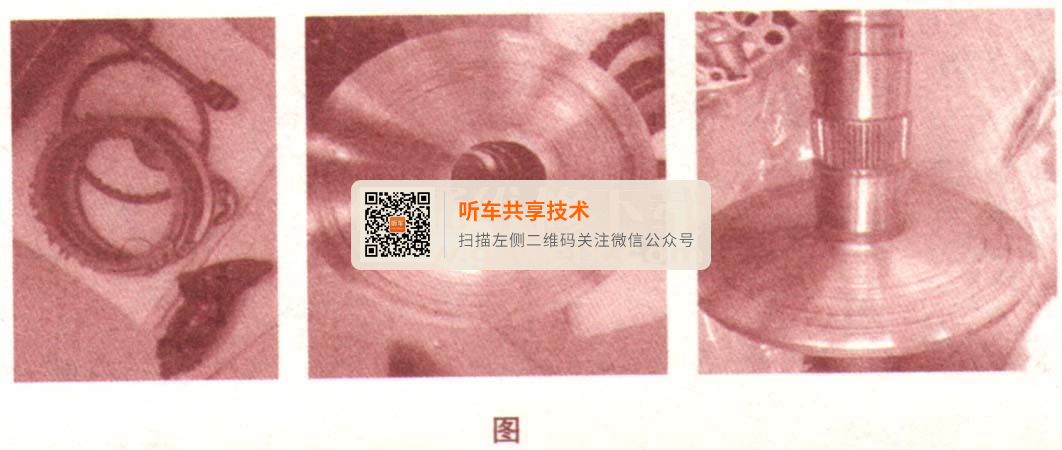

    （3）根据导航要求对相应部位进行检测：T 16a/2到T 103线路正常，T16a/15到T10n/9线路正常，T107搭铁正常，线路正常，可能是控制单元损坏，替换J587、305N110、217，维修陷入困境。偶然间拉动J587的线束时发现挡位灯亮了，检查发现线束在换挡杆下被压破导致该故障（如图1和图2所示）。对线路进行修复，故障排除。



    故障排除：对线路重新进行修复。
    相关资料：2015年奥迪原厂维修信息系统ELSA 5.2
