奥迪A4L轿车左后门中控失效

    一辆行驶里程约5.9万km的奥迪A4L 2.0T轿车。用户反映：该车左后门中控失效。
    故障诊断：（1）用VAS5052检测42车门电子控制装置驾驶员侧。低电压造成的功能影响：车门控制单元，左后J388无信号／通信。

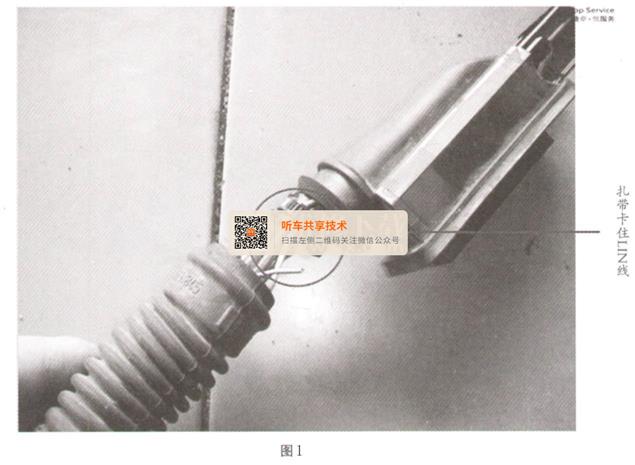

（2）通过ELSA电路图测量左后门电源及接地线均正常，检查J386到J388的LIN线时发现其断路，扎带卡住LIN线如图1和图2所示。



（3）沿线检查后发现是左前门20芯插头处LIN线断裂。
    故障排除：修复线束后故障排除。
    故障总结：新车装配时，20芯插头扎带把LIN线卡在外面了，门开关次数多后时间一长就断裂了。
