奔驰GLA260加装梅赛德斯三叉星徽前部照明

    加装说明：今天和大家分享一下奔驰156车型加装梅赛德斯三叉星徽前部照明的方法和步骤，效果如图1所示。此文适用于型号：车型156.9（156.9521除外），代码239除外（增强型限距控制系统（Distronic PlUs）。本文以奔驰GLA260为例进行介绍，仅供参考。

    加装步骤：此步骤总体来说分为两大类即拆卸和安装，那么我们先来说拆卸部分。
    1．关闭点火开关并将遥控钥匙从电子点火开关控制单元上取下。
    2．将前排乘客脚部位置中的地板覆盖层向后折起。
    3．拆下右前车门槛。

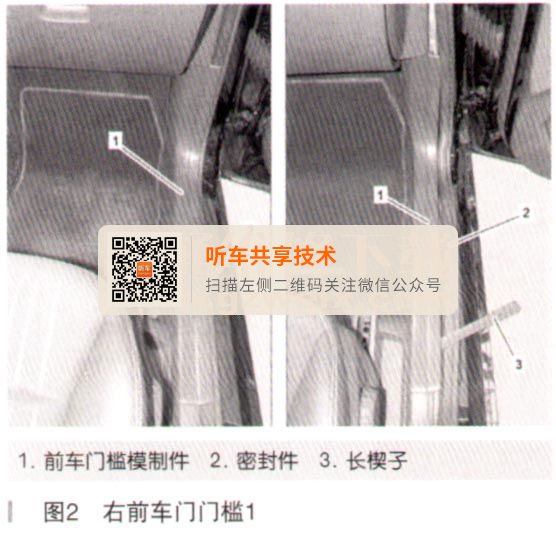

使用长楔子（3）撬升前车门槛（1 ），如图2所示。

    将前车门槛（1）后端向上撬起并将其拆下。
    使用长楔子（3）撬开后车门槛（1.1）。
    拆下后车门槛（ 1.1 ）。将后车门槛（1.1 ）前端向上撬起，然后将导向装置（4）从镶板（5）中取出，如图3所示。

    4．将护盖从车内保险丝盒上拆下。如图4所示。

    将乘客侧脚部位置中的地板覆盖层折起。
    解锁锁止装置（箭头A），然后拆下护盖（1），如图4所示。
    松开并拆下护盖（2）
      5．分开手套箱并置干脚部位置。不要断开电气连接器。
    6．拆下仪表。
    将方向盘向后定位在底部。
    闭点火开关，然后将无钥匙启动（KEYLESS-GO）启动／停止按钮从电子点火开关控制单元上取下（带无钥匙启动的启动功能／代码893）。
    拆下镶板（2），如图5所示。为此，松开镶板（2）区域内的掣子爪（3、5）（箭头所示）。拆下镶板（2），直到可以接触到电气功接器（10）。

    断开电气连接器（10）并拆下镶板（2）。
    将温度传感器（11）从镶板（2）上拆下。
    拆下驾驶员侧的左侧出风口。
    将复位按钮（6）从仪表盘（A1 ）中拉出，如图6所示。松开螺栓（7），直至仪表盘（A1）松动，螺栓（7）留在仪表盘（A1）上。

    将拉拔钩（8）插入左侧和右侧仪表板和仪表盘之间（A1 ）。
    向内移动仪表（A1）上的掣子爪（9）然后用掣子爪（9）拉动仪表（A1）。仅将仪表（A1）拉出至能够接触到电气连接器（4）的程度。
    将电气连接器（4）从仪表（At）上分开并拆下仪表（A1 ）。
    7．将梅赛德斯三叉星徽从散热器格栅上一拆下。逆时针转动梅赛德斯三叉星徽（13）约15°，并从散热器格栅士一拆下，如图7所示。

    8．分开前保险杠顶部，如图8所示，分开螺栓（19）即可。

      以下的步骤为安装过程：
    9．安装照明式梅赛德斯三叉星徽（9）的线束和控制单元。
    接线图和布线图如图9、图10所示。



    如图11所示，将毛毡粘合带（8）黏合到照明式梅赛德斯三叉星徽控制单元（3）上。黏合表面必须无油脂和灰尘，否则会出现附着力问题。

    如图11所示，将尼龙搭扣（9）豁合到照明式梅赛德斯三叉星徽控制单元（3）上。黏合表面不得沾有灰尘和油脂。否则会出现附着力。
    将载体薄片从尼龙搭扣（9）上拆下。
    将照明式梅赛德斯三叉星徽（2）线束上的黑色18针连接器（2.3）与照明式梅赛德斯三叉星徽控制单元（3）连接并锁止，如图12所示。

    清洁车辆中照明式梅赛德斯三叉星徽拎制单元（3）的安装位置。孰合表面必须无油脂和灰尘，否则会出现附着力问题。
    将照明式梅赛德斯三叉星徽控制单元（3）黏合到A柱上。
      将棕色线（BN）从照明式梅赛德斯三叉星徽控制单元（3）铺设到右侧脚部位置A柱接地点（W15/1 ），然后用电缆扎带固定到位。最多可连接5根接地线，否则就必须使用其他接地点。
      将照明式梅赛德斯三叉星徽线束（2）上的棕色线（BN）与右侧脚部位置A柱接地点（W15/1）相连。
      将黑色线束（BL）铺设到隔热板中的车辆线束垫圈中并用电缆扎带固定。
      将红色线（RD）铺设到车内保险丝盒（F34）上的插槽S19中并用电缆扎带固定。插槽S19带有标签。
      将保险丝座（2.2）安装到车内保险丝盒（F34）的插槽S19上。插槽S19带有标签。
      将额定电流5A的保险丝插入保险丝座（2.2）中。
      将照明式梅赛德斯三叉星徽线束上的棕色绞合线（BN）和棕色／红色线（BN/RD）从照明式梅赛德斯三叉星徽控制单元（3）铺设到车内控制器区域网络（CAN）、电位分配器车内控制器区域网络（CAN B）电气连接器（X30/32）（如图13所示），并用电缆扎带固定就位。

    将车辆线束的黑色2针连接器从车内控制器区域网络（CAN B）电位分配器电气连接器（X30/32）上拆下。如果已分配车内控制器区域网络（CANB）电位分配器电气连接器（x30/32）上的所有插槽。
    将车辆线束的黑色2针连接器与固定到照明式梅赛德斯三叉星徽线束上的2针连接器中的绞合棕色线（br）和棕色／红色线（br/rd）相连。如果已分配车内控制器区域网络（CAN B）电位分配器电气连接器（X30/32） 上的所有插槽。
    将照明式梅赛德斯三叉星徽线束的黑色2针连接器与车内控制器区域网络（CAN B）电位分配器电气连接器（X30/32）上的空闲扣时曹相连。

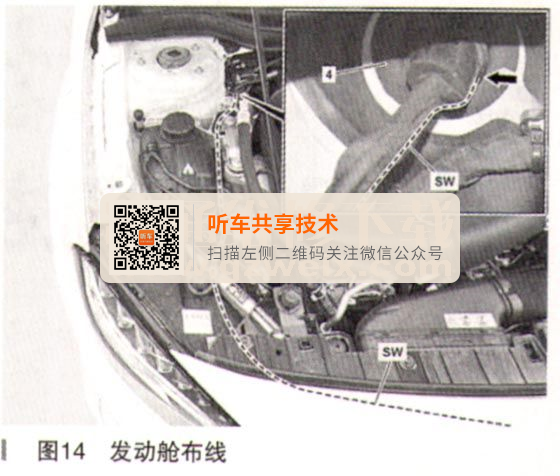

    如图14所示，使用合适的工具冲制眼圈（4）（箭头所示工使用拉拔设备。
    将黑色线束（sw）从乘客脚部位置铺设至发动机舱中。
    沿现有线路将黑色线束（BL）从垫圈（4）铺设至照明式梅赛德斯三叉星徽的安装位置并用电缆扎带固定。
    使用丁基帘线密封眼圈（4）（图14箭头）。

    11．安装剩余零部件。通过车辆文件系统（VeDoc）记录加装设备。
    12．检验所有部件安装是否到位。执行功能测试，检查照明式梅赛德斯三叉星徽是否正常工作。照明式梅赛德斯三叉星徽在车门打开或环境照明启用时开启。照明式梅赛德斯三叉星徽在车门打开后或环境照明自动关闭后大约5min自动关闭。

    以上就是加装的所有步骤。如有不妥之处，欢迎各位汽车界大师批评指正。
