剖析2018款别克新英朗新技术(下)

    2018款新英朗高配车辆的仪表驾驶员信息中心可以文本显示信息,但低配车辆的相关维修信息会在仪表中以代码的方式显示,常见代码信息如表3所示。2018款新英朗来自国内自主研发的K平台,需要使用RDS2+MDI(如图16所示)进行故障码读取、杳看数据流或设置学习等。

    2018款新英朗装配的全新6DCT(如图17所示)结构紧凑,体积小巧,适用于匹配小排量发动机,具有良好的燃油经济性,其主要技术特点有:

    ·外置TCM
    ·湿式双离合器
    ·三轴式设计
    ·电机驱动式换挡机构
    ·齿轮组优化,效率更高
    这款变速器具体的型号是6DCT150,其主要参数如表4所示。基中6表示有6个前进挡,DCT表示双离合器变速器,150代表产品序列。6DCT主要由一个湿式双离合器和类似手动变速器的机械传动装置组成,其基木控制原理是由TCM通过3个电机控制两个液压离合器工作,并通过第4个电机控制变速器换挡操作(如图18所示)。



    6DCT变速器的机械结构如图19所示。

    6DCT变速器的离合器总成作用是将发动机的扭矩传递到传动齿轮组,离合器总成(如图20所示)内部集成2组多片液压离合器和2个活塞。2个离合器都默认为分离状态。为确保双离合器的良好散热,变速器油除了控制2个活塞外,也为离合器片提供冷却。离合器总成不可分解维修只可更换总成。离合器支座作为离合器总成旋转轴和供油枢纽,共含有3个油道。4个密封圈和两个轴承(如图21所示)。

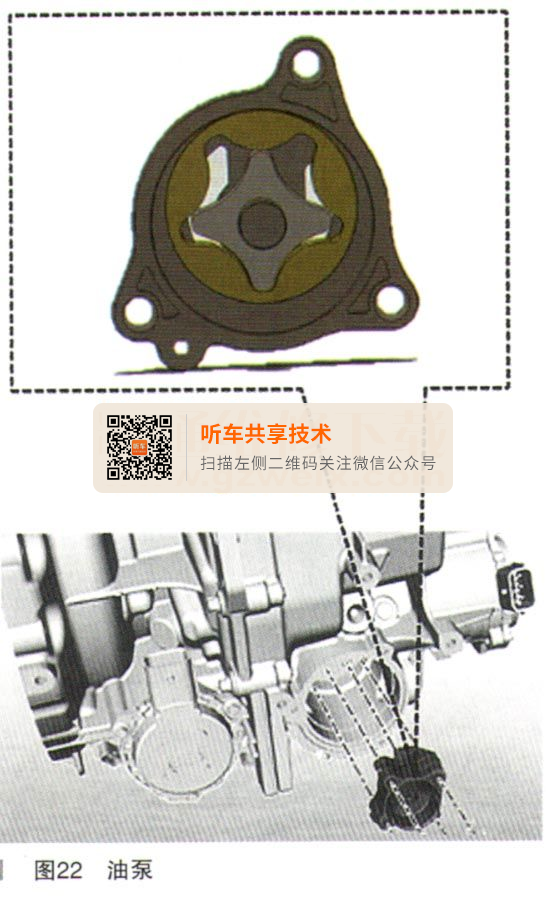

6DCT变速器上共有3个油泵(如图22所示),其中两个为离合器提供工作油压让离合器接合(如图23所示),还有一个用于驱动离合器冷却油循环,加强离合器的散热。这3个油泵都安装在电机前部,通过螺栓固定于壳体,它们分别由电机通过花键直接驱动且均为定排量转子泵。



    6DCT变速器包含2个同心的输入轴,即双输入轴。这个双输入轴与上输出轴和下输出轴共同构成三轴式结构(如图24所示)。6DCT变速器相当于一个2、4、6偶数挡变速器和一个1、3、5、R奇数挡变速器组合起来。发动机和变速器之间通过一个湿式双离合器连接。6DCT变速器传动齿轮组的三轴式结构实物分解照片,其中偶数挡输入轴、奇数挡输入轴及同步器如图25所示。图26所示是传动齿轮组示意图。





    变速器内部共有4个同步器,其中3个与传统手动变速器采用的同步器并无差异,图中红色的为桥式同步器,可将上输出轴上的5挡和6挡齿轮连接起来,在倒挡和1挡时作为过渡齿轮,此设计可节省一个传动齿轮,减轻了变速器重量。图中虚线表示在立体结构中齿轮相互啮合的关系。

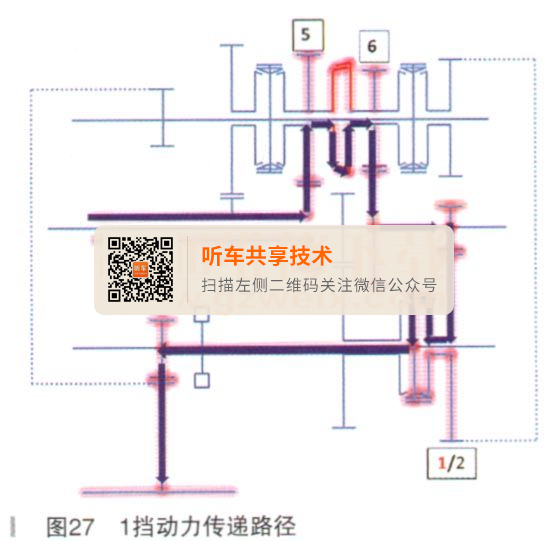

在1档时,奇数挡离合器接合,发动机动力经1-3-5-R挡输入轴先将动力传递给5挡齿轮,再经过桥式同步器、6挡齿轮、偶数挡输入轴,最后经1挡和2挡齿轮、同步器、下输出轴,从主减速器齿轮对外输出1挡(如图27所示)。

    在2挡时,偶数挡离合器接合,发动机动力经2-4-6挡输入轴末端的齿轮传递给1挡和2挡齿轮,然后经同步器、下输出轴从主减速齿轮对外输出2挡(如图28所示)。相比1档而言,2挡的动力传递路径类似传统手动变速器。

    在倒挡时,奇数挡离合器接合,发动机动力经1 -3-5-R挡输入轴先传给5挡齿轮,然后经过桥式同步器、6挡齿轮、偶数挡输入轴再经过1挡和2挡齿轮、倒挡齿轮、倒挡同步器、上输出轴,从主减速器对外输出倒挡(如图29所示)。

    变速器的换挡机构主要包含1个换挡毂和4个换挡拨叉(如图30所示)。换档毅是1个圆柱体,其表面设计有凹槽,可以通过旋转带动拨叉轴向移动,因此换挡毅的转动角度和方向决定了拨叉的位置。换挡毂由1个电机进行驱动,并且有机械限位,最大可旋转一圈。换挡毅的凹槽上安装有4个换挡拨叉,在换挡毂的连续转动时可实现各挡位的切换。4个拨叉轴通过3根长短不同的轴固定在变速器内(如图31所示)。



    6DCT变速器的电子一控制系统示意图如图32所示。TCM是主控模块,执行器主要包括4个电机,传感器主要有离合器压力传感器、输入输出转速传感器、挡位传感器、油温传感器和电机位置传感器等。

    6DCT变速器的壳体上安装有一个长方形的 TCM(如图33所示),它是系统控制和运算的核心。TCM除了连接在高速GMLAN网络上接收各项信息外,还直接采集变速器上各个传感器的信号。TCM根据这些信号直接控制4个三相电机的运行。

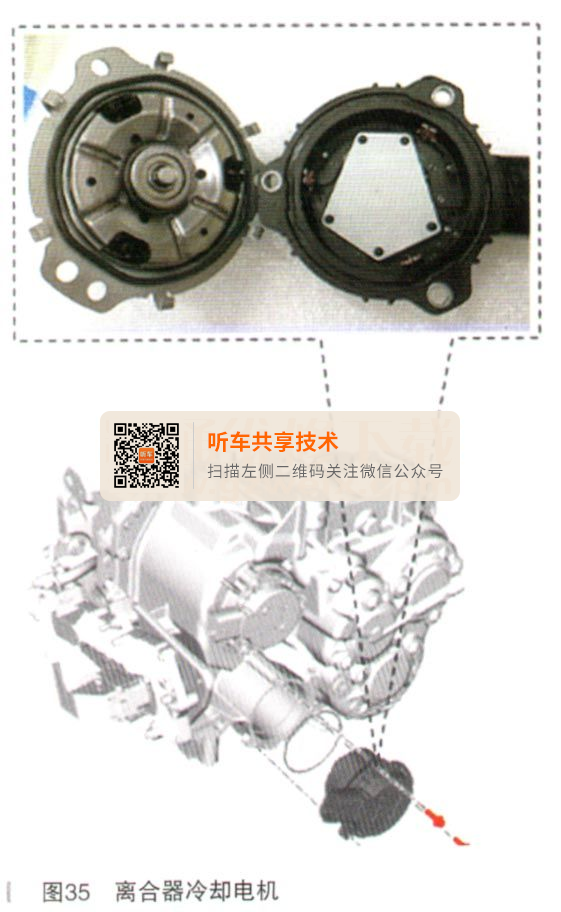

    6DCT变速器总成上共有4个电机,其中2个是离合器电机(如图34所示),它们分别驱动1个机械油泵向离合器活塞施加压力,使离合器1或离合器2进行接合。这两个电机均为三相电机,内部含有3个霍耳传感器(和电机集成一体),电机通过调速方式控制液压压力大小。6DCT变速器上还有1个冷却电机(如图35所示),它驱动一个机械油泵使变速器油流经离合器内部,以降低离合器片的温度。这个冷却电机也是1个三相电机,内含3个霍耳式传感器(和电机集成在一起),电机通过调速方式控制油液的流量,从而调节离合器片的温度。换挡毅电机(如图36所示)用于驱动换挡毂旋转,以完成换挡动作。同样也是三相电机,内部含有3个霍耳传感器,相比上述的3个电机,换挡毂电机会向TCM反馈一个0-5V的占空比信号,用以精确计算换挡毅的转动角度,从而确定换挡拨叉的位置。





    6DCT变速器共有3个转速传感器,包含2个输入转速传感器ISS和1个输出转速传感器OSS。它们分别监测两个输入轴的转速和主减速齿轮的转速,并将信号传递给TCM,TCM根据此信号确定油路压力指令、车辆的换挡模式、车速和传动比等(如图37所示)。

    6DCT变速器上共有2个压力传感器(如图38所示),分别监测2个离合器供油油路的压力,此信号是TCM控制离合器电机转速的重要参考。2个传感器均为三线式,包含1个信号、1个低参考和1个5V参考线路。离合器的油压与信号电压成正比关系。

    6DCT变速器上有1个温度传感器(如图39所示),用于监测变速器的油温,TCM参考此信号控制冷却电机转速以调节冷却流量。它是1个两线式负温度系数热敏电阻原理传感器。温度与电阻的对应关系如表5所示。

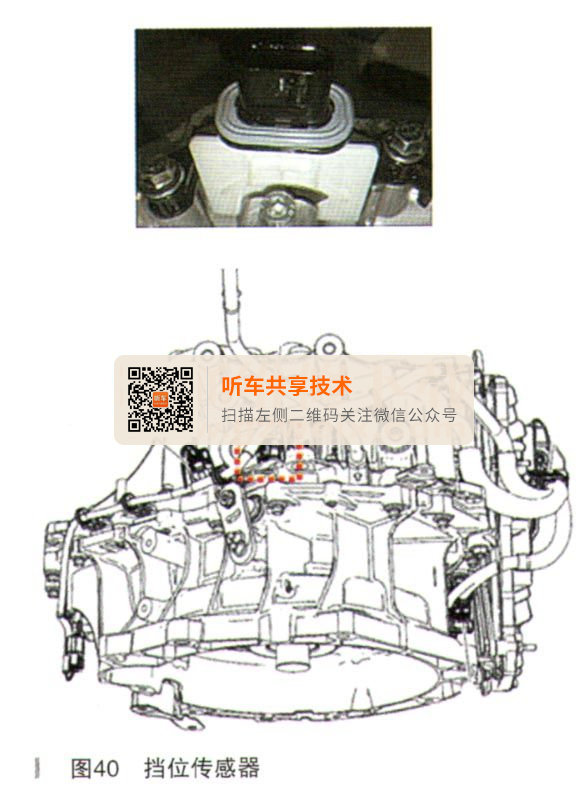

    6DCT变速器的挡位传感器安装在变速器内部(如图40所示),由挡位线直接驱动,用于采集驾驶员换挡操作意图。它是1个四线霍耳式传感器,输出两路占空比信号到TCM。两路占空比信号与挡位对应关系如表6所示。



    图41所示是电机的工作电路示意图,其中2个离合器电机和冷却电机的电路相同,这3个电机上都是8根线,但换挡毂电机相比其他电机多了一根占空比信号线,用于向TCM反馈换挡毂的转角信息。图42所示为6DCT变速器上各传感器的工作电路示意图。



    应根据用户手册的要求定期检查和更换6DCT变速器的油液(如图43所示),油位检查方法如下:

    1.确认变速器温度在20~40℃之间(通过读取RDS2数据)。
    2.拆下油位检查螺塞,应有少量油液溢出,若无油液溢出,拆下加注螺寨,加注新的油液直至从检查孔中少量溢出。
    3.按标准扭矩安装螺塞。
    油液更换的具体步骤如下:
      1.拆卸排放螺塞,放掉旧油液。
    2.从加注孔中加入约3.3L专用变速器油。
    3.检查油位并试车,确认变速器工作正常。
      由于故障,手柄无法移出P挡时,可以按以下步骤释放:
    1.制动车辆。
    2.点火开关置于OFF位置。
      3.拆下手柄护套板(如图44所示部件1)。

      4.向前推动图44所示部件2,释放手柄。
      换挡杆下方有一根拉线与变速器相连,换挡拉线间隙过大可能导致TCM采集到错误的换挡操作信息,可按以下步骤进行调整(操作前需注意确认变速器和换挡手柄均处于P挡):
    1.制动车辆。
    2.向前滑动如图45所示的止动环1,抬升卡销2使换挡拉线解锁。

    3.按箭头方向同时移动调节器和拉线,直至消除自由间隙。
    4.复位上销1和止动环2。
    5.操作车辆确认档位清晰。
    所有电机均通过3个小螺栓安装在变速器壳体上,拆装电机步骤如下(如图46所示):

    1.拆下变速器控制模块和支架。
      2.断开电机连接器。
    3.拆下3颗电机固定螺栓。
    4.拆下并报废电机。形密封圈。
    5.安装按相反顺序,拧紧力矩为5.5N·m。


    所有机油泵均通过4个小螺栓安装在变速器壳体上,拆装油泵的卡要步骤如下:
    1.拆下电机。
      2.拆下4颗油泵螺栓(如图47所示)。

    3.拆下并报废油泵螺栓。
    4.安装时按1、4、2、3顺序紧固螺栓,拧紧力矩为5.5N·m。
    离合器总成主要拆装步骤如下(如图48所示):

    1.拆下离合器输入端面密封盖。
    2.拆下离合器输入端面卡环。
    3.拆下3颗离合器盖螺栓。
    4.撬下离合器盖。
      5.小心取出离合器总成。
    6.拆下并报废离合器输入端面密封盖和卡环,检查离合器盖上的。形圈和油封,必要时更换。
    7.安装时按相反顺序,紧同力矩10N·m。

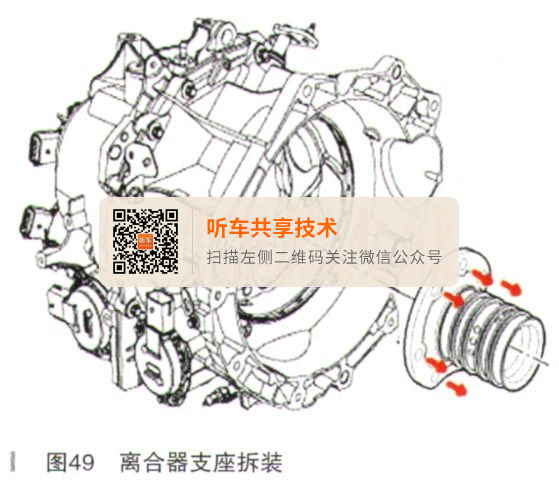

    在拆下离合器总成后才可以拆下离合器支座,拆卸时需要拆下离合器支座的6颗螺栓(如图49所示)。
应检查离合器支座上的油封和轴承,如果有变形损伤则更换。安装时按相反顺序,螺栓紧固力矩为15N·m。

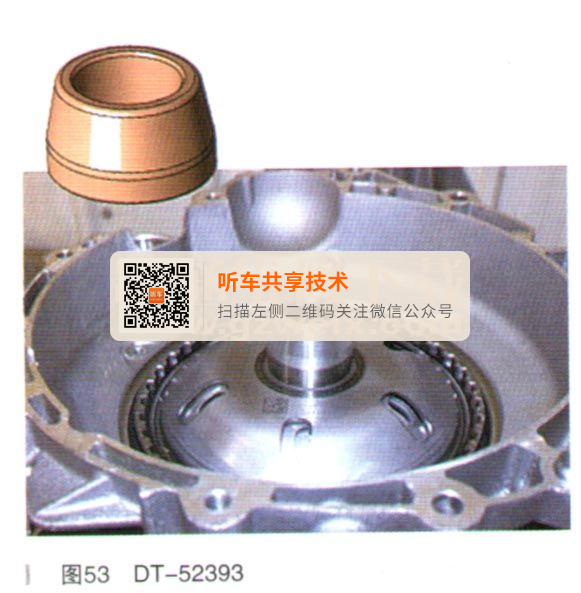

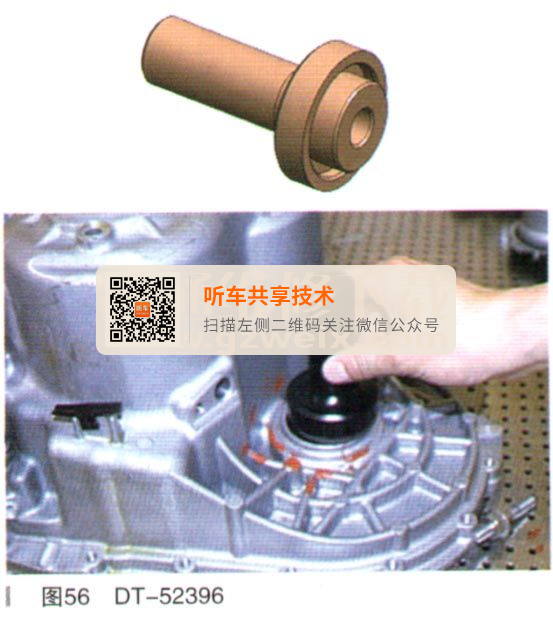

    DT-52400专用工具用于在拆卸安装离合器盖油封时,支撑离合器盖(如图50所示)。DT-52399专用工具用于拆卸离合器盖油封(如图51所示)。DT-52398专用工具用于拆卸安装离合器盖油封(如图52所示)。DT-52393专用工具在安装离合器油封盖时,用干油封的导向,可以防止油封的内唇翻边损坏(如图53所示),安装时油封唇口需涂抹干净的变速器油。DT-52394专用工具用于安装离合器支座油封(如图54所示),将工具DT-52394安装在离合器支座上,旋转调节杆使上具下边缘正好在油封安装槽以上,在新油封内外涂抹干净的变速器油,并套装于工具DT-52394外围,平稳推动油封,直至装入油封槽内。DT-52395专用工具用于安装右侧半轴油封(如图55所示)。DT-52396专用土具用于安装左侧半轴油封(如图56所示)。DT-52397专用工具用于安装离合器输入端密封盖(如图57所示)。















    在执行如表7所示的6DCT变速器维修项目后,需要登录sps在线完成相应的学习项日。具体的维修与学习项目如表7所示,在学习过程中必须满足诊断仪页面上提示的学习条件,如点火开关位置、变速器挡位或油温等要求。另外,在更换TCM后,应先在线编程,再执行学习项目。
