2016～2018年日产逍客1.2T HRA2DDT发动机正时校对

    1．正时链单元拆卸步骤
    1）确认排气凸轮轴链轮上的标记1和进气凸轮轴链轮上的标记2位于图10-128中的位置。如果标记设定不正确，请转动发动机，直至标记位置与图1所示一致。

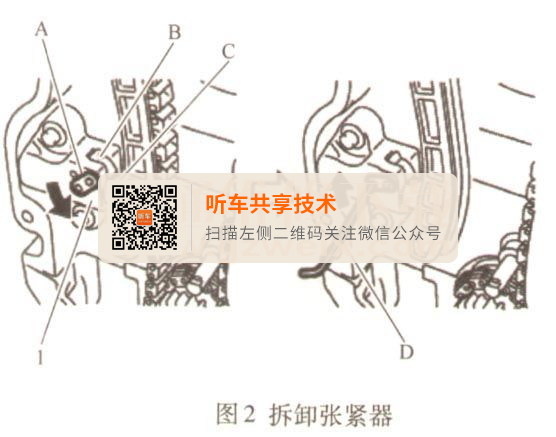

    2）按以下步骤拆下链条张紧器1。参见图2。

    ①将链条张紧器操作杆A完全往下推，然后将柱塞C推入张紧器内。将链条张紧器操作杆完全往下推即可释放凸耳B。这样，柱塞就可以移动。
    ②拉起杆，使它的孔的与主体上的孔的位置对齐。将操作杆孔与主体孔的位置对齐时，柱塞就会被固定。当柱塞棘齿的凸起部分和凸耳彼此相对时，两个孔的位置并没有对齐。此时，请稍微移动栓塞来使它们正确啮合并对齐这些孔。
    ③将限位销D通过操作杆插入主体的孔中，然后将操作杆固定在上方位置。图2中所示为使用2. 5 mm六角扳手的范例。
    ④拆下链条张紧器。
    3）拆下正时链条张紧侧链条导轨2和正时链条松弛侧链条导轨1，见图3。

    4）拆下正时链条2。朝凸轮轴链轮1（排气侧）拉动正时链条的松弛部分，然后拆下正时链条并从凸轮轴链轮（排气侧）侧开始拆下，见图4。

    注意：在正时链条拆下时，切勿旋转曲轴或凸轮轴。这会导致气门和活塞之间相互碰撞。
    5）按以下步骤，拆下与曲轴链轮和油泵驱动相关的零件。
    ①拆下链条张紧器1。从轴B和弹簧固定孔A上拉出，见图5。

    ②固定油泵轴的顶端，然后松开油泵链轮螺母并拆下。
    ③同时拆下曲轴链轮1，油泵驱动链条2和油泵链轮3，见图6。

    2．正时链单元安装步骤
    图7中为已安装的部件正时链条和相对应链轮匹配标记之间的关系。

    1）按以下步骤安装与曲轴链轮和油泵驱动相关的部件：
    ①同时安装曲轴链轮1，油泵驱动链条2和油泵链轮3。安装曲轴链轮，使其无效齿轮部分A朝向发动机背面。安装油泵链轮，使它的六角面朝向B发动机的前部。如图8所示。

    注意：与油泵驱动相关的零件上没有匹配标记。
    ②固定油泵轴的顶端，然后拧紧油泵链轮螺母。
    ③安装链条张紧器。将弹簧装入缸体前侧表面的固定孔的同时将本体插入轴内。安装后检查张力是否施加在油泵驱动链条上。
    2）按以下步骤安装正时链条，如图9所示。

    ①对齐每个链轮和正时链条上的匹配标记来进行安装。
    ②如果匹配标记没有对齐，请稍微转动凸轮轴来修正位置。
    注意：在配合标记对齐后，请用手扶住使它们保持对齐。为避免错齿，在前盖安装前，切勿转动曲轴和凸轮轴。
    3）安装正时链条张紧侧链条导轨和正时链条松弛侧链条导轨。
    4）安装链条张紧器。使用限位销将柱塞固定在完全压缩的位置，然后安装。在安装链条张紧器后，请用力拉出限位销。
    5）再次检查正时链条和每个链轮的匹配标记位置。
