2015年后宝马218i（F45）（1.5T B38）发动机正时校对方法

 （一）拆卸和安装或更换进气和排气调整装置
   （1）需要的专用工具：2 358 122、119 340、009460和116480。
   （2）需要的准备工作。
    ①拆卸汽缸盖罩。
    ②检查配气相位。
    ③拆下废气触媒转换器。
   （3）拆卸。
    ① VANOS中央阀（如图2-306中1）仅在已安装专用工具2358122时松开。如需正确安装，请参见维修说明检查配气相位。

    ②松开排气调整装置的VANOS中央阀（如图2-307中1）。

    ③松开进气调整装置的VANOS中央阀（如图2-308中1）。

    ④拆下专用工具119340，如图2-309。随时准备好抹布，松开螺栓连接之后，会流出少量机油，确保发动机机油不会流到皮带传动机构上。

    ⑤拆下进气侧的VANOS中央阀（如图2-310中1）。

    ⑥将进气调整装置（如图2-311中1）从进气凸轮轴上拆下。将进气调整装置（如图3-311中1）倾斜向下抽出。

    ⑦拆下排气侧的VANOS中央阀（如图2-312中1）。

    ⑧将排气调整装置（如图2-313中1）从排气凸轮轴上拆下。将排气调整装置（如图2-313中1）倾斜向下抽出。

   （4）安装。
    ①进气和排气调整装置有混淆危险，小心发动机损坏。进气和排气调整装置是不同的。排气凸轮轴的VANOS标有EX，进气凸轮轴的VANOS标有IN，如图2-314。

    ②将进气调整装置（如图2-315中1）插入正时链（如图2-315中2），并定位在进气凸轮轴（如图2-315中3）上。

    ③拧紧进气侧的VANOS中央阀（如图3-316中1）。

    ④将排气调整装置（如图2-317中1）插入正时链（如图2-317中2），并定位在排气凸轮轴（如图2-317中3）上。

    ⑤拧紧排气侧的VANOS中央阀（如图2-318中1）。

    ⑥将专用工具11 9 340（如图2-319）旋入汽缸盖。用专用工具009460将正时链预紧至0.6N·m。

    ⑦拧紧进气调整装置VANOS中央阀（如图2-320中1）。

    ⑧拧紧排气调整装置VANOS中央阀（如图2-321中1）。

    ⑨去除所有专用工具。用专用工具116480沿发动机旋转方向将发动机转动2次。不要让发动机反向旋转。
    ⑩检查配气相位。
    11安装废气触媒转换器。
    12安装汽缸盖罩。

   （二）更换两条正时链
   （1）需要的专用工具：2357904和114120。
   （2）需要的准备工作。
    ①拆下发动机及变速器。
    ②拆下变速器。
    ③将发动机装到装配架上。
    ④拆下飞轮。
    ⑤拆卸汽缸盖。
    ⑥拆卸机油泵。
    ⑦拆下后部正时齿轮箱盖。
     （3）拆卸。
    ①拆下油泵驱动链条（如图2-322中1）。

    ②取下凸轮轴正时链（如图2-323中1）。取下承载轴销（如图2-323中3）的张紧导轨（如图2-323中2）。承载轴销（如图2-323中3）一定不要拆下。

    ③松开链轮的中心螺栓（如图2-324中1）时，必须固定曲轴。用导向销定位曲轴（如图2-324中箭
头）。用螺栓（如图2-324中2）将专用工具2 357 904定位在曲轴箱上。松开链轮的中心螺栓（如图2-324中1）。

    ④用螺丝起子（如图2-325中2）将链条张紧器的柱塞（如图2-325中1）压入至极限位置，并用专用工具114120固定。松开螺栓（如图2-325中3）。拆下链条张紧器。

    ⑤松开2个承载轴销（如图2-326中1）。拆出导轨（如图2-326中2）。松开承载轴销（如图2-326中4）。拆下张紧导轨（如图2-326中3）。

    ⑥取下螺栓和链轮（如图2-327中1）。

    ⑦拆下专用工具2357904。拆卸正时链（如图2-328中1）。

   （4）安装。
    ①安放正时链（如图2-329中1）。用专用工具2357904定位曲轴。用螺栓（如图2-329中2）将专用工具2357904固定在曲轴箱上。

    ②清洁承载轴销的所有螺纹（如有必要，使用螺丝攻）。更换承载轴销。安装链轮并拧紧螺栓。定位导轨（如图2-330中2）旋入两个承载轴销（如图2-330中1）。定位张紧导轨（如图2-330中3）旋入承载轴销（如图2-330中4）。

    ③用压缩空气清洁密封面（如图2-331中1）。

    ④安装液压链条张紧器。拧紧螺栓（如图2-332中3）。用螺丝起子（如图2-332中2）固定链条张紧器的柱塞（如图2-332中1）。拆下专用工具114120并缓慢移除螺丝起子（如图2-332中2）。

    ⑤固定链轮的中心螺栓（如图2-333中1）时，曲轴必须保持固定。更换中心螺栓（如图2-333中1）。拧紧链轮的中心螺栓（如图2-333中1）。

    ⑥安装张紧导轨（如图3-334中2）与凸轮轴正时链（如图2-334中1）。

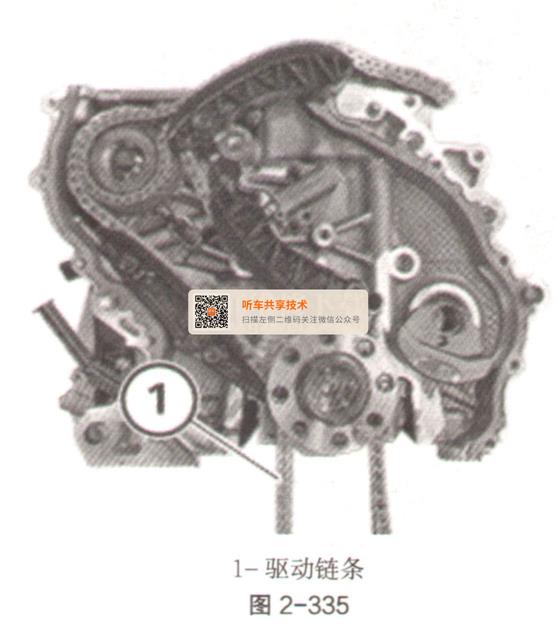

    ⑦将油泵驱动链条（如图2-335中1）安装在曲轴上。

    ⑧安装后部正时齿轮箱盖。
    ⑨装上油泵。
    ⑩装上飞轮。
    11装上汽缸盖。
    12将发动机从装配架上拆下。
    13装上变速器。
    14安装发动机及变速器。

   （三）检查凸轮轴的配气相位
   （1）需要的专用工具：11 6 480、2 288 380和2358122。发动机有损坏危险，务必遵守检查和调整配气相位的提示。
   （2）需要的准备工作。
    ①拆下汽缸盖罩。
    ②拆下火花塞。
    ③拆下右前轮罩盖。
   （3）检查方法。
    ①用专用工具 116480（如图2-336）将发动机旋转到汽缸1点火上止点位置。不往回旋转发动机。

    ②取下油底壳上的饰盖（如图2-337中1）。

    ③用专用工具116480（如图2-338）在中心螺栓处旋转发动机。针对带手动变速器的车辆：标定孔前还有一个可能与标定孔混淆的孔。专用工具2 288 380必须可以推到油底壳中的凹口前。用专用工具2288380将曲轴卡在汽缸1点火上止点位置上。

    ④进气和排气凸轮轴上的标记（如图2-339中1）可以从上方读取。

    ⑤进气和排气凸轮轴上的平台（如图2-340中1）朝上部。

    ⑥第1缸排气凸轮轴的凸轮向右倾斜并指向内部，如图7-341。

    ⑦第1缸进气凸轮轴的凸轮向左倾斜，如图2-342。

    ⑧专用工具2358122（如图2-343）由多个部件构成：底架、汽缸盖上的底架螺栓、固定排气凸轮轴的量规、固定进气凸轮轴的量规和底架上的量规螺栓。

    ⑨将底架（如图2-344中1）用螺栓（如图2-344中2）固定在汽缸盖上。量规（如图2-344中3）利用凹口定位在排气凸轮轴的双平面段上。量规（如图2-344中3）利用螺栓（如图2-344中5）固定在底架上。量规（如图2-344中4）利用凹口定位在进气凸轮轴的双平面段上。量规（如图2-344中4）利用螺栓（如图2-344中5）固定在底架上。

    ⑩如有必要，调整配气相位。
    11拆下所有专用工具。
    12安装火花塞。
    13安装汽缸盖罩。
    14安装右前轮罩饰板。

     （四）调整凸轮轴的配气相位
     （1）需要的专用工具：11 9 340、00 9 4602 358 122、2 288 380和116480。发动机有损坏危险，务必遵守配气相位检查和调整的相关提示。
     （2）需要的准备工作。
    ①拆下废气触媒转换器。
    ②检查配气相位。
   （3）调整方法。
    ①松开链条张紧器（如图2-345中1）。随时准备好抹布，松开螺栓连接之后，会流出少量机油。在售后服务中，必须在链条张紧器装配时安装一个新密封环。

    ②将专用工具11 9 340（如图2-346）旋入汽缸盖。用专用7:具009460将正时链预紧至0.6N·m。

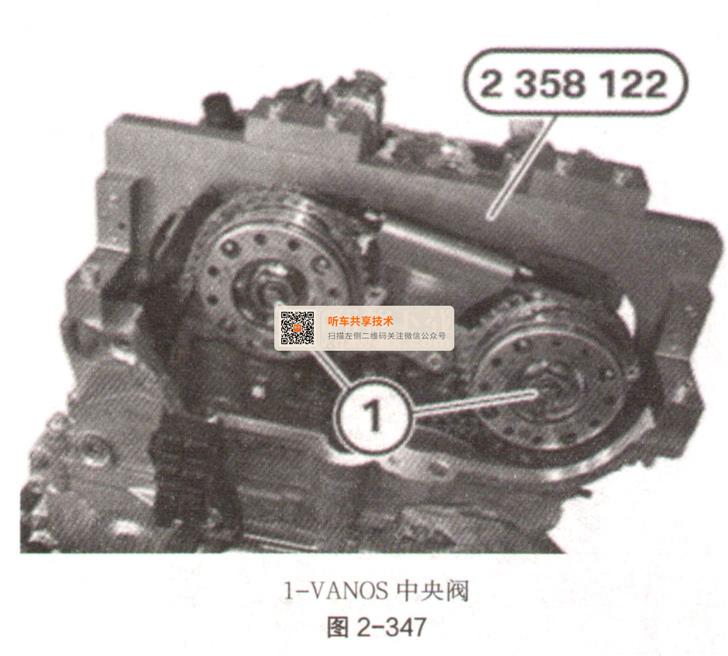

    ③如果不能安装专用工具2 358 122（如图2-347），那么必须重新调整配气相位。用开门扳手固定在相应凸轮轴的双平面段上，松开VANOS中央阀（如图2-347中1）。

    ④将2个凸轮轴旋转到位。进气和排气凸轮轴上的标记（如图2-348中1）可以从上方读取。

    ⑤进气和排气凸轮轴上的平台（如图2-349中1）朝上部。

    ⑥将底架（如图2-350中1）用螺栓（如图2-350中2）固定在汽缸盖上。量规（如图2-350中3）利用凹口定位在排气凸轮轴的双平面段上。量规（如图2-350中3）利用螺栓（如图2-350中5）固定在底架上。量规（如图2-350中4）利用凹口定位在进气凸轮轴的双平面段上。量规（如图2-350中4）利用螺栓（如图2-350中5）固定在底架上。

    ⑦拧紧进气调整装置VANOS中央阀（如图2-351中1）。

    ⑧拧紧排气调整装置VANOS中央阀（如图2-352中1）。移开专用工具2 288 380和2 358 122。

    ⑨用专用工具116480（如图2-353）沿发动机旋转方向将发动机转动2次。注意：不往回旋转发动机。

    ⑩检查凸轮轴的配气相位。
    11安装链条张紧器活塞。
    12安装废气触媒转换器。
    13安装汽缸盖罩。
    14安装右前轮罩饰板。
