2015年奔驰GLS350 CDI 4MATIC（X166）（3.5L M642发动机正时校对方法

   通用以下车型：
    2011～2015年奔驰GL350 CDI 4MATIC（X166）（3.5L M642），
    2015年后奔驰GLE350 CDI 4MATIC（M166）（3.5LM642）。

    （一）专用工具
 （1）止动销111 589 0315 00，如图1-109。

 （2）铆接工具602 589 00 39 00，如图1-110。

（3）止推件602 589 03 63 00，如图1-111。

 （4）止推螺杆602 589 04 63 00，如图1-112。

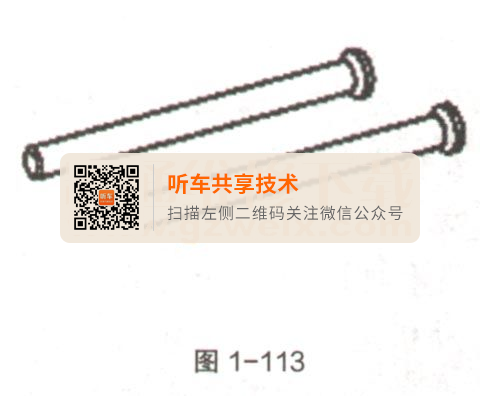

 （5）压销602 589 04 63 01，如图1-113。

 （6）装配嵌件112 589 09 63 00，如图1-114。

 （7）装配嵌件602 589 02 63 00，如图1-115。

    （8）链条分解工具602 589 02 33 00，如图1-116。

 （9）装配链节602 589 02 40 00，如图1-117。

 （10）工具箱602 589 00 98 00，如图1-118。

（11）固定装置642 589 04 40 00，如图1-119。

    （12）压紧装置套件642 589 00 3100，如图1-120。

    （二）检查发动机正时链
    （1）M642发动机结构如图1-121。

    （2）拆卸／安装。
    ①拆下右侧汽缸盖罩。
    ②将汽缸1的活塞置于点火上止点，并检查右侧汽缸盖的凸轮轴（如图1-121中3）的基本位置。
    ③通过将定位销（如图1-121中2）插入孔（如图1-121中1）来锁止凸轮轴（如图1-121中3）。
    ④继续通过减震器（如图1-121中6）沿发动机运转方向转动发动机，直至可以感觉到轻微的阻力。切勿沿转动的反方向转动发动机，这可能会导致测量错误。如有必要，重复转动过程。
    ⑤确定发动机正时链（如图1-121中4）的链条延伸。如果正时箱盖罩（如图1-121中5）上的撑杆位于上止点标记（如图1-121中箭头A）和上止点标记后110（如图1-121中箭头B）之间，则发动机正时链（如图1-121中4）仍处于允许公差范围内。如果不是这样，则必须更换正时链（如图1-121中4）。更换发动机正时链。
    ⑥按照拆卸的相反顺序进行安装。

      （三）更换发动机正时链
      （1）M642发动机如图1-122。

      （2）拆卸。

    ①拆下右侧汽缸盖罩。
    ②将压紧工具（如图1-122中6）固定到凸轮轴（如图1-122中4、5）的中央支承点处。压紧工具（如图1-122中6）发挥凸轮轴轴承的功能，并可减轻凸轮轴支架上的载荷。
    ③拆下链条张紧器（如图1-122中2）。
    ④分开正时链（如图1-122中1）。保养信息：改装链条分离工具和铆钉冲压工具。
    （3）安装。
    ①拉入正时链（如图1-122中1）。新正时链（如图1-122中1）的机油孔必须朝外。拉入新的正时链（如图1-122中1）之后，一定要拆下装配链节。装配链节只用作装配辅助工具，不适用于发动机操作。
    ②铆接正时链（如图1-122中1）。
    ③安装链条张紧器（如图1-122中2）。
    （4）检验。
    ①检查凸轮轴（如图1-122中4、5）的基本位置。
    ②拆下压紧工具（如图1-122中6）。
    ③安装右侧汽缸盖罩。

    （四）拆卸／安装凸轮轴

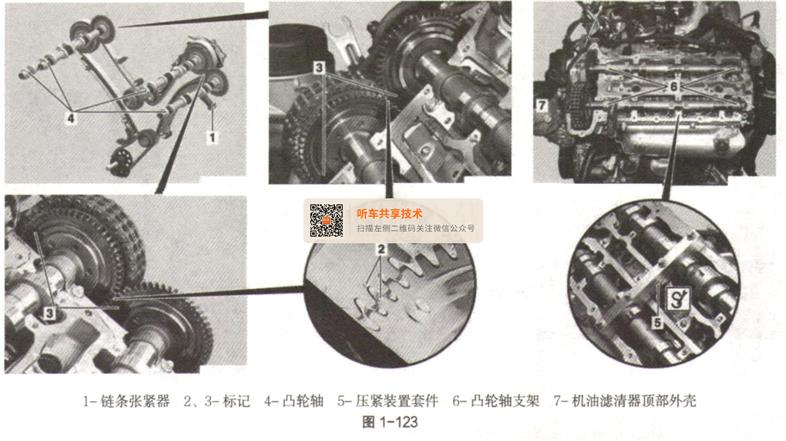

    （1）M642发动机正时图如图1-123。

    （2）拆卸。
    ①拆下汽缸盖罩。
    ②拆下凸轮轴（如图1-123中4）上的凸轮轴链轮。凸轮轴链轮留在发动机内。用电缆扎带将凸轮轴链轮固定到发动机正时链上。
    ③拆下压紧装置套件（如图1-123中5）。
    ④拆下凸轮轴支架（如图1-123中6）。
    ⑤拆下凸轮轴（如图1-123中4）。
      （3）检验。
    检查补偿元件能否轻松操控。使用合适的销子用手压下补偿元件。切勿使用钢制工具。用手的正常力度向补偿元件施加作用力。如果下压力过大，则气门打开，且补偿元件会轻微下陷，补偿元件未发生故障。在未施加较大压力的情况下，如果某个补偿元件比其他元件下降程度高很多，则必须将其更换：拆卸／安装液压挺杆。如果数个补偿元件都下降，则检查各补偿元件的润滑油道和供油孔中是否有污物。
    （4）安装。
    ①润滑补偿元件和凸轮轴支承点。
    ②插入凸轮轴（如图1-123中4）。凸轮轴链轮上的标记（如图1-123中2）用于辅助安装，应使它们彼此准确相对。
    ③安装凸轮轴支架（如图1-123中6）。汽缸盖上的凸轮轴固定支架。
    ④将凸轮轴链轮固定到凸轮轴（如图1-123中4）上。
    ⑤拆下电缆扎带。
    ⑥安装汽缸盖罩。
    ⑦在发动机运转的情况下，检查是否存在机油泄漏。
