日产玛驰1. 2L发动机（HR12DE型）正时链条的安装

    每个正时链条上的匹配标记与相应的安装部件的链轮上的匹配标记之间的关系5-109所示。

    注：以上分解图以类型1为例。
    (1)安装曲轴链轮和与机油泵驱动相关的部件。
    ①同时安装曲轴链轮1、油泵驱动链条2和油泵链轮3，如图5-110所示。

    安装曲轴链轮时使其无效齿轮区域A朝向发动机背面。
    安装油泵链轮时，使其六角面B朝向发动机的前部。
    注：机油泵驱动相关零件上没有匹配标记。
    ②用TORX套筒（尺寸：E8)套住油泵轴的顶部，然后拧紧油泵链轮螺母5-111所示。

③安装链条张紧器1（为机油泵驱动链条），如图5-112所示。

当把弹簧插入缸体前表面的固定孔A时，把张紧器插入轴B内。
检查安装后油泵驱动链条是否张紧。
(2)安装正时链条，如图5-113所示。

注：以上分解图以类型1为例。
进行安装时，要使每个链轮和正时链条上的匹配标记对齐。
如果匹配标记没有对齐，就轻轻旋转凸轮轴，纠正其位置。
注意：
a．配合标记对准后，用手将其固定，从而保持其对准状态；
b．为避免漏齿，在前盖安装前切勿转动曲轴和凸轮轴。

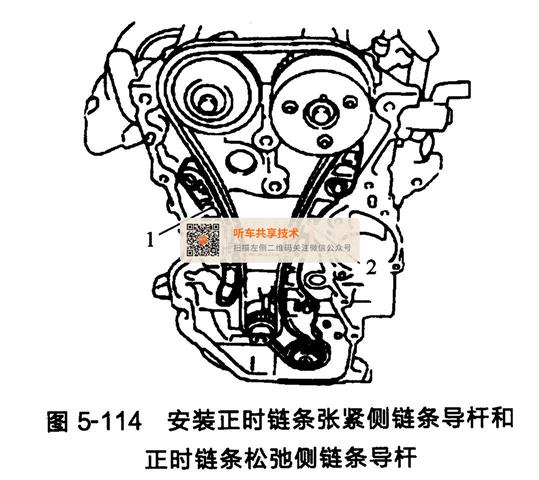

(3)安装正时链条张紧侧链条导杆2和正时链条松弛侧链条导杆1，如图5-114所示。

注：以上分解图以类型1为例。
(4)安装链条张紧器（用于正时链条）1，如图5-115所示。

用限位销A将柱塞固定在完全压缩位置，然后安装。
安装过链条张紧器后，用力拉出限位销。
(5)重新检查正时链条和每个链轮的匹配标记位置。
    (6)在前盖上安装前油封件。
    (7)安装前盖。

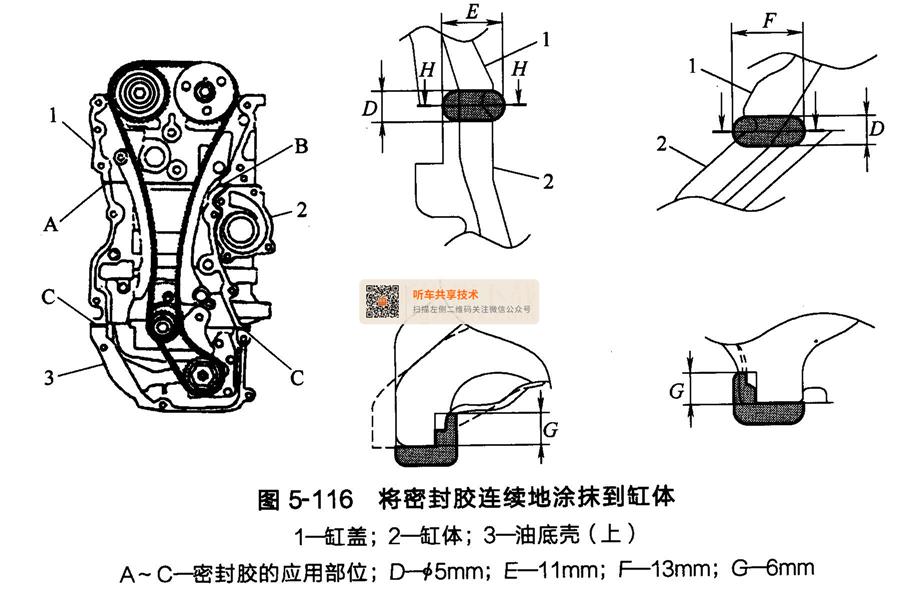

    ①如图5-116所示，用压缩器（通用维修工具）将密封胶连续地涂抹到缸体。请使用正品密封胶或同等产品。

    注：以上分解图以类型1为例。
    ②如图5-117所示，用压缩器（通用维修工具）将密封胶连续地涂抹到前盖。

    ③按如图5-118所示的数字顺序拧紧螺栓。
④紧所有螺栓后，再按如图5-118所示的数字顺序重新拧紧它们至规定力矩。

    注意：务必擦干净溢出到表面的密封胶。
(8)通过对齐曲轴键来插入曲轴传动带轮。
插入曲轴传动带轮时，敲击其中央位置（非四周位置）。
注意：安装时对前油封件缘部分进行保护以防损坏。
(9)拆卸曲轴传动带轮。
用滑轮托（通用维修工具）固定曲轴传动带轮，并拧紧曲轴传动带轮螺栓。
①用新发动机机油涂抹曲轴传动带轮螺栓的螺纹和固定面。
②拧紧曲轴传动带轮螺栓。扭矩为35.0N·m
③在曲轴传动带轮上做一个油漆标记B，使其与曲轴螺栓法兰上6个容易识别的角度标记A都匹配。
① 顺时针旋转60°（角度拧紧）。
在移动一个角度标记的情况下检查拧紧角。
(10)用手顺时针旋转，确认曲轴转动灵活
(11)按照与拆卸相反的顺序安装其他零、部件。
