现代雅绅特G4ED发动机正时传动带部件的拆卸

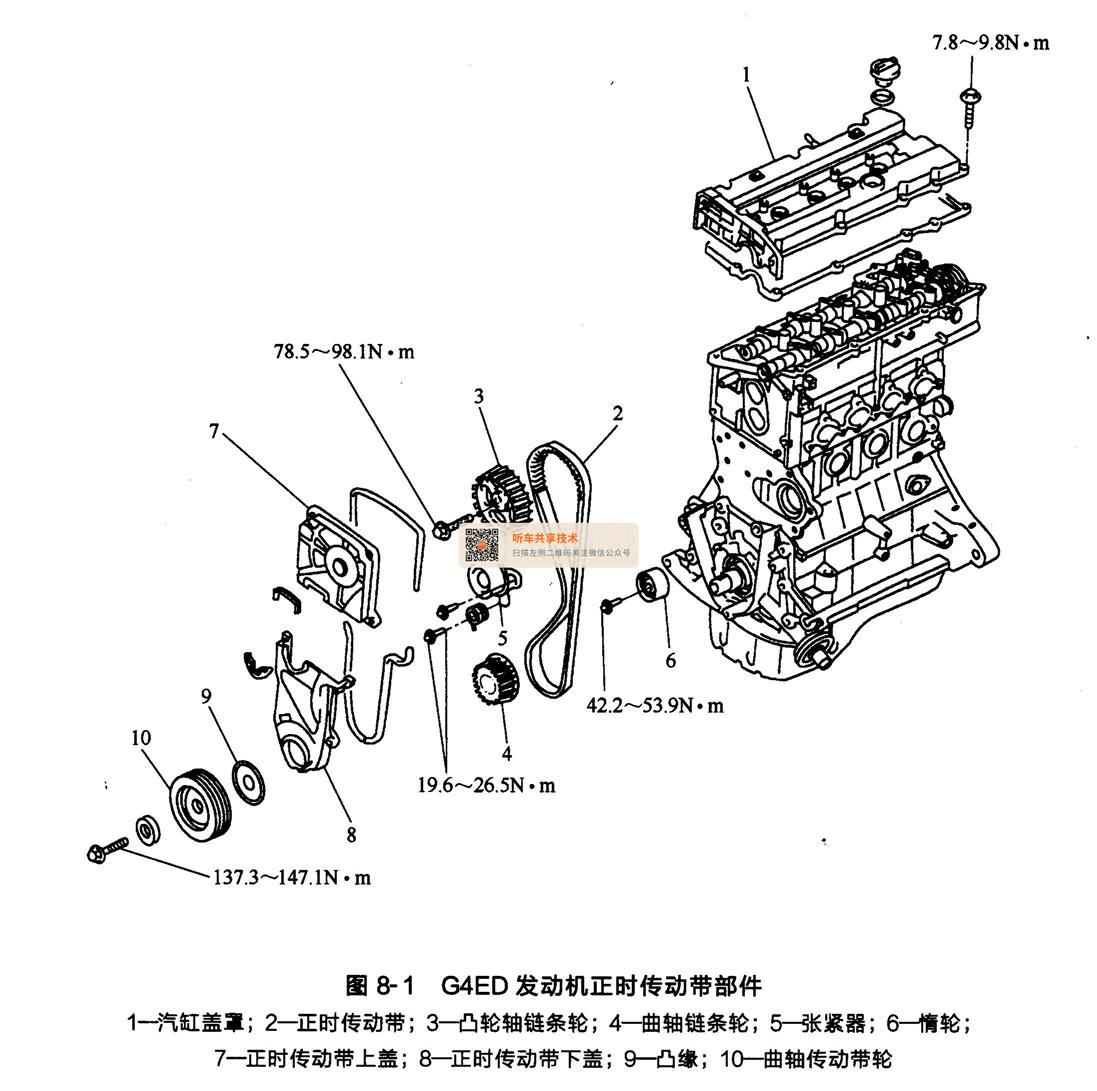

    G4ED发动机正时传动带部件如图8-1所示。

(1)拆卸发动机盖。
(2)拆卸右前轮。

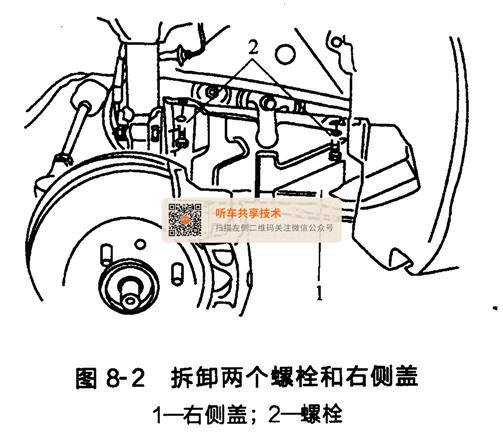

(3)拆卸两个螺栓和右侧盖，如图8-2所示。

(4)暂时拧松水泵传动带螺栓，如图8-3所示。

(5)拆卸交流发电机驱动带，如图8-4

(6)拆下空调压缩机驱动带，如图8-4
(7)拆下动力转向泵驱动带，如图8-4
(8)拆下4个螺栓和水泵传动带轮。
(9)拆下4个螺栓和正时传动带上盖，如图8-5所示。

(10)转动曲轴传动带轮，对齐曲轴传动带轮的导槽和正时传动带罩上的正时标记T,
如图8-6所示。检查凸轮轴链条轮上的正时标记和汽缸盖罩上的正时标记是否对齐。1缸在压缩行程上止点位置，如图8-7所示。

(11)拆下曲轴传动带轮螺栓和曲轴传动带轮，如图8-8所示。

(12)拆下凸缘，如图8-9所示。

(13)拆卸4个螺栓和正时传动带下盖，如图8-10所示。

(14)拆下正时传动带张紧器和正时传动带，如图8-11所示。

    注意：若正时传动带要重新使用，则要在正时传动带上标出转动方向标记，以便重装时正确无识。
    (15)拆下螺栓和正时传动带惰轮，如图8-12所示。

    (16)拆下曲轴链条轮，如图8-13所示。

    (17)拆下汽缸盖罩。
    ①拆下电线线束支架，如图8-14所示。



   ②拆下点火线圈，如图8-15所示。

③从汽缸盖罩上拆下PCV软管和通气软管，如图8-16所示

④拆下发动机罩支架，如图8-17所示。

⑤如图8-18所示，拧松汽缸盖螺栓，然后按顺序拆下发动机罩固定螺栓和垫圈。

(18）用一个扳手固定凸轮轴六角部位，用扳手拆下螺栓，拆下凸轮轴链条轮，如图8-19所示。

注意：使用扳手时，不要损坏汽缸盖和气门提升器。
