上汽MG轿车发动机正时校对方法

    （一）拆卸方法
    注意：如要拆卸气缸盖或安装新的正时齿轮，必须更换正时带。必须小心地存储和处理正时带。
    （1）断开蓄电池的接地线。
    （2）举升汽车。
    （3）拆下右前侧车轮。
    （4）拆卸右侧发动机液压支架总成。
    （5）拆下将正时带上罩盖紧固在后部罩盖的5个螺栓，如图59所示。

    （6）松开紧固正时带上罩盖的下部螺栓，拆卸罩盖并保存密封圈。
    （7）将一个套筒和长接杆放置在曲轴带轮螺栓上，顺时针转动曲轴使凸轮轴齿轮上的正时标记对齐。然后在齿轮之间安装凸轮轴锁止工具。如图60所示。

    （8）检查曲轴带轮上的正时标志与正时带下部罩盖上的标志是否对齐。
    （9）如果需要安装原来的正时带，则应在正时带上标出旋转方向。
    （10）拆下曲轴带轮。
    （11）拆下3个紧固正时带下罩盖至气缸体的螺栓，折下罩盖和橡胶密封圈，如图61所示。

    （12）拆卸并丢弃正时带张紧螺栓，如图62所示。

    （13）将定位钢丝从它的安装位置上分离，同时拆下正时带张紧装置，如图63所示。

    （14）小心地松开并拆下齿轮上的正时带。

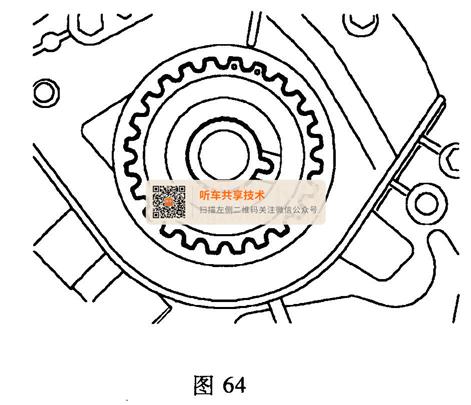

    （15）拆卸曲轴上的正时带驱动齿轮，如图64所示。

  （二）安装方法
    （1）清洁曲轴正时齿轮、凸轮轴正时齿轮、水泵驱动齿轮和张紧带轮。
（2）把正时齿轮安装在曲轴上，确保标识点与机油泵壳体法兰上的标识点对齐，如图65所示。

    （3）检查凸轮轴齿轮上的正时标记是否对齐，以及凸轮轴锁止工具是否锁定了凸轮轴齿轮，如图66所示。

    （4）安装正时带张紧装置，确保定位钢丝位于螺柱上，并且张紧装置调整杆位于9点钟的位置上，如图67所示。

    （5）安装新的张紧轮螺栓并拧紧至恰好能够转动张紧装置调整杆为止。
    （6）安装正时带，在安装过程中，应确保正时带绷紧在曲轴齿轮和排气凸轮轴齿轮之间。
    （7）检查正时带是否居中地围绕在所有齿轮和张紧装置带轮上。
    （8）把橡胶密封圈安装在正时带下部罩盖上，把罩盖安装在气缸体上，然后安装并拧紧螺栓至9N·m。
    （9）安装曲轴带轮。
    （10）折下凸轮轴齿轮定位工具。
    （11）用一个6mm的内六角扳手逆时针转动张紧装置，按图68所示对齐U形标志和定位钢丝。

    （12）如果安装原来的正时带，那么必须如图69所示对齐标志，使定位钢丝位于标志下方附近。

    注意：必须使得标志从上面朝向定位钢丝。如果定位舌超过了定位钢丝，则必须完全松开张紧装置并且重新进行张紧。
    （13）确保定位舌位于正确位置上，然后拧紧张紧螺栓至25N·m。
    （14）顺时针旋转曲轴整整2圈，确保正时标志对齐，如图70所示。

    （15）检查标志是否与定位钢丝对齐。
    （16）清洁正时带上部罩盖。
    （17）安装正时带上部罩盖和密封圈，安装并拧紧螺栓至9N·m。
    （18）安装右侧发动机液压支架总成。
    （19）安装车轮，安装车轮螺母并以对角顺序拧紧至70N·m。
    （20）连接蓄电池的接地线。
