悦达起亚赛拉图（DOHC 1.8 L型发动机）正时校对方法

    发动机正时系统部件如图13-38所示。

    （一）正时系统部件的拆卸

    正时系统部件的拆卸步骤和方法如下。
    1．拆卸曲轴皮带轮，水泵轮和皮带。
    2．拆卸交流发电机螺栓
    3．拆卸水泵轮和皮带，如图13-39所示。

    4．拆卸曲轴轮
    5．拆卸正时皮带罩，如图13-40所示。

    拆卸正时皮带张紧轮，如图13-41所示。

    若再使用正时皮带时在皮带上做标记，以便安装时保持原来的方向。
    7．拆卸正时皮带，如图13-42所示。

    8．拆卸惰轮。
    9．拆卸凸轮轴。
    10．在曲轴上拆卸正时齿轮，如图13-43所示。

    （二）正时系统部件的检查
    1．正时齿轮、张紧轮和惰轮的检查。
    （1）检查凸轮轴正时齿轮，曲轴正时齿轮、张紧轮和惰轮是否磨损、裂纹、损坏，必要时更换。
    （2）检查张紧轮和惰轮的旋转、间隙及噪声等如图13-44所示，必要时更换。

    （3）更换漏润滑脂的零件。

    2．正时皮带的检查。
    （1）检查皮带上有无油或灰尘，必要时更换，不能用清洗剂清洗。
    （2）发动机大修或重新调整张力时应仔细检查皮带，有缺陷时更换皮带。



（三）正时系统部件的装配
    1．安装法兰盘和曲轴链轮。安装时要别特注意他们的安装方向，如图13-45所示。

    2．安装曲轴链轮并按规定力矩上紧螺栓。
    3．对准凸轮轴链轮和曲轴链轮的正式标记，这时1号活塞位于压缩上止点。
    4．安装正时皮带张紧轮和惰轮。
    5．在曲轴上安装正时皮带，如图13-46所示。

    注意：当在凸轮轴上安装正时皮带时，朝水泵方向推动正时皮带张紧轮后安装正时皮带。
    6．按操作方向（顺时针）转动曲轴并对准曲轴链轮正时标记。
    注意：禁止按逆时针方向转动曲轴。转动曲轴时应顺畅。
    7．重新检测皮带张紧度，如图13-47所示。当用大约20 N的力推动正时皮带时，正时皮带齿末端下降约4～6 mm。

    8．安装正时皮带盖，如图13-48所示。

    9．安装曲轴轮。确认曲轴链轮销与曲轴链轮孔相贴合。

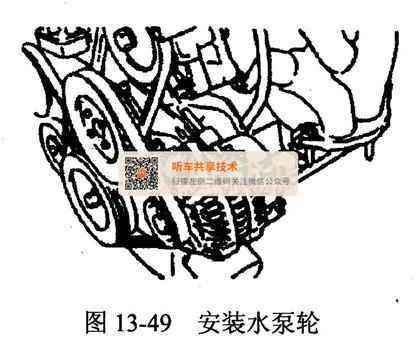

   10．安装水泵轮，如图13-49所示。

   11．安装驱动皮带并调整皮带张力。
