本田讴歌（ACURA RDX）2.3T发动机正时校对方法
一、ACURA RDX轿车2.3T发动机正时链条拆卸
1）拆卸前车轮。
2）拆卸挡泥板。
3）拆卸发动机传动带并记下传动带盘绕路径，如图121。
4）拆卸发动机气缸盖罩。
5）参照图122，将1缸活塞设置到上止点位置：使可变气门正时控制执行器上的标记A和排气凸轮轴链轮上的标记B均位于顶部，然后将可变气门正时控制执行器和排气凸轮轴链轮上的上止点标记C对齐。
6）拆卸可变气门正时控制阀。
7）拆卸曲轴带轮。
8）在油底壳下方垫好木块，用千斤顶支撑起发动机。
9）按照图123所示，拆卸扭力杆加强件和上部扭力杆。
10）按照图124所示，拆卸接地电缆A和发动机侧面固定支架B。
11）按照图125所示，拆卸发动机冷却液旁通管路固定螺栓A，然后拆卸发动机侧面固定支架B。
12）按照图126所示，拆卸正时链条外壳。
13）安装上曲轴带轮，但不要拧紧。
14）按照图127所示，逆时针转动曲轴，使自动张紧器压缩。
15）按照图128所示，将锁止装置A和自动张紧器B上的小孔对齐，然后将直径为5mm的锁止销C插入孔中。
16）按照图129所示，拆卸自动张紧器。
17）按照图130所示，拆卸正时链条导板。
18）按照图131所示，拆卸正时链条导板A和张紧器臂B。
19）拆卸正时链条。
二、ACURA RDX轿车2.3L发动机正时链条安装
1）将曲轴设置到上止点位置：按照图132所示，使曲轴链轮上的上止点标记A与发动机气缸体上的指针B对齐。
2）把凸轮轴设置到上止点位置：按照图133所示，可变气门正时控制执行器上的标记A和排气凸轮轴链轮上的标记B均应位于顶部位置，可变气门正时控制执行器上的上止点标记C和排气凸轮轴链轮上的上止点标记C应对齐。
3）按照图134所示，固定住进气凸轮轴，把止动器A（工具号：24635-P6 H-003插入凸轮轴位置脉冲板B中的检修孔中并穿过5号摇臂固定器C。
4）按照图134所示，固定住排气凸轮轴，把止动器A（工具号：24635 - P6 H- 003）插入凸轮轴位置脉冲板D中的检修孔中并穿过5号摇臂固定器C。
5）按照图135所示，把正时链条安装到曲轴链轮上，使正时链条上的两个标有颜色的链节的中央部分A与曲轴链轮上的标记B对齐。
6）把正时链条安装到气门正时控制执行器和排气凸轮轴链轮上，并按照图136所示，使标记A与3个标有颜色的链节的中央部分对齐。
7）按照图137所示，安装正时链条导板A和张紧器臂B。
8）按照图138所示，安装自动张紧器。
9）按照图139所示，安装正时链条导板B。

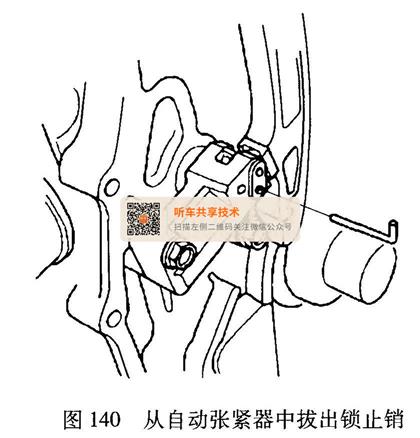

10）按照图140所示，从自动张紧器中拔出锁止销。
11）按照图141所示，拔出止动器（工具号：24635- P6H-003）。
13）从正时链条外壳的配合面上去除旧液体密封垫和螺栓。
14）将正时链条外壳的配合面清理干净。
15）按照图142所示，涂抹液体密封胶，并在涂抹后4min内安装部件。
16）按照图142所示，在A和B处涂抹密封胶。
17）按照图143所示，在正时链条外壳和机油盘接合面上涂抹密封胶，并在涂抹后4min内安装部件。
18）按照图144所示，在正时链条外壳上安装新的0形密封圈A，将正时链条外壳B的边缘与机油盘C的边缘设置到位，然后将正时链条外壳安装到发动机缸体D上。安装完毕后3h内不要起动发动机。
19）按照图145所示，安装发动机固定支架A和发动机冷却液旁通管路固定螺栓B。
20）按照图146所示，安装发动机侧面固定支架A，拧上新的螺栓和螺母B（不要拧紧），然后拧上螺栓C（不要拧紧）。
21）按照图146所示，安装好接地电缆D。
22）拆下空气滤清器壳体总成。
23）按照图147所示，拆下变速器固定螺栓和螺母A。
24）举升车辆。
25）按照图148所示，松开底部的扭力杆固定螺栓A。
26）将车辆降下。
27）按照图149所示，紧固发动机侧面固定螺栓和螺母。
28）按照图150所示，紧固变速器固定螺栓和螺母。
29）举升车辆。
30）按照图151所示，紧固底部扭力杆固定螺栓。
31）将车辆降下。
32）安装空气滤清器壳体总成。
33）按照图152所示，安装上部扭力杆A和扭力杆加强件B，然后紧固新更换的加强件固定螺栓C并按照图中所示的紧固顺序予以紧固。
34）安装曲轴带轮。
35）安装气门正时控制电磁阀。
36）安装气缸盖罩。
37）安装发动机传动带。
38）执行曲轴位置清除和学习程序。
