本田讴歌（ACURA MDX）J35A5发动机正时校对方法

讴歌（ACURA MDX）轿车J35A5发动机正时带拆装
1．正时带拆卸
1）转动曲轴，使白色标记A对准指针B，如图71所示。

2）检查前凸轮轴带轮上的1缸上止点标记A是否与正时带前罩上的指针B对齐（图72）。

3）拆卸右前车轮。
4）拆卸挡泥板（图73）。

5）如图74所示，拆卸发动机传动带。

6）在油底壳处垫上木块，然后用千斤顶把发动机撑起。
7）如图75所示，拆下发动机侧面安装支架的上半部分。

8）拆卸曲轴带轮。
9）如图76所示，拆卸正时带前部上盖A和后部上盖B。

10）如图77所示，拆卸下盖。

11）按照图78所示，找一只从蓄电池支架上拆下的螺栓，把螺栓的一端打磨成尖头。

12）按照图79所示，用打磨好的螺栓把正时带调节器固定好，并用手把螺栓拧紧。

13）如图80所示，拆卸正时带导板。

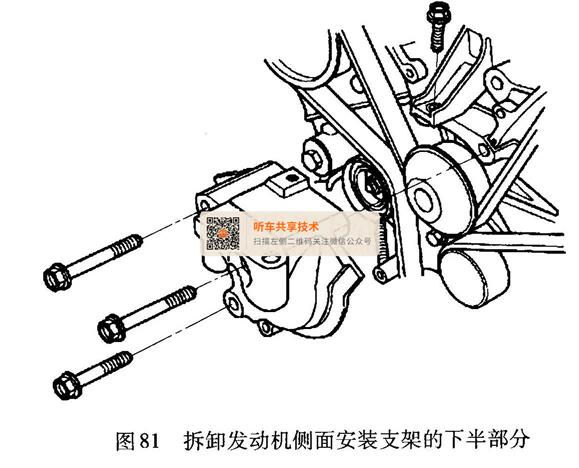

14）如图81所示，拆卸发动机侧面安装支架的下半部分。

15）如图82所示，拆卸惰轮螺栓A和惰轮B，然后拆下正时带。惰轮螺栓是一次性使用的，因此拆下惰轮螺栓后即可废弃不用。

    2．正时带安装
    1）把正时带轮、正时带导板以及正时带上盖和下盖擦拭干净。
    2）如图83所示，将正时带驱动轮轮齿上的TDC（上止点）标记A与机油泵上的指针B对齐，使正时带驱动轮设置到上止点位置。

    3）按照图84所示，把凸轮轴带轮上的标记A对准后盖上的指针B，使凸轮轴带轮设置到上止点位置。

    4）用新的惰轮螺栓把惰轮安装好（先不要把螺栓拧紧），使惰轮能够移动但不会脱落。
    5）按照图85所示，从驱动轮开始，沿逆时针方向安装正时带。

    6）如图86所示，换用新的惰轮螺栓，并把惰轮螺栓紧固至44N·m。

    7）从后盖上把固定正时带调节器的螺栓取下。
    8）如图87所示，安装发动机侧面安装支架的下半部分。

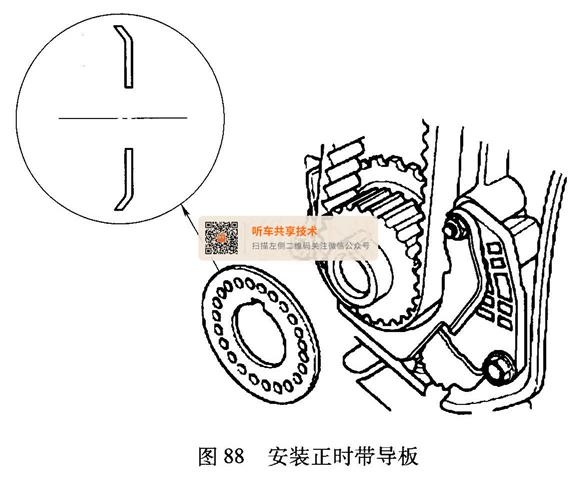

9）如图88所示，安装正时带导板。

10）如图89所示，安装下盖。

11）安装曲轴带轮。
12）按照图90所示，安装前部上盖A和后部上盖B。

13）顺时针转动曲轴带轮5～6圈，使正时带在曲轴带轮上就位。
14）按照图91所示，转动曲轴带轮，使白色的标记A与指针B对齐。

15）如图92所示，检查凸轮轴带轮上的标记，确认标记设置在上止点位置。

16）安装发动机传动带。
17）安装发动机侧支架A的上半部分，并按照图中的顺序紧固螺栓（图93）。

18）如图94所示，安装挡泥板。

19）安装右前车轮。
20）执行曲轴位置学习程序。
