长安福特JR1. 3L、TF1. 5L发动机正时校对方法

    2008款起嘉年华JR1. 3L、TF1. 5L发动机正时校对
    1．正时链单元的拆卸步骤
    1）拆下气门室盖、附件传动带。
    2）顺时针旋转曲轴，设置第1缸于压缩行程TDC位置，如图21所示。

    3）如图22所示，拔下曲轴位置传感器插头和线束。

    4）取下曲轴前密封件。

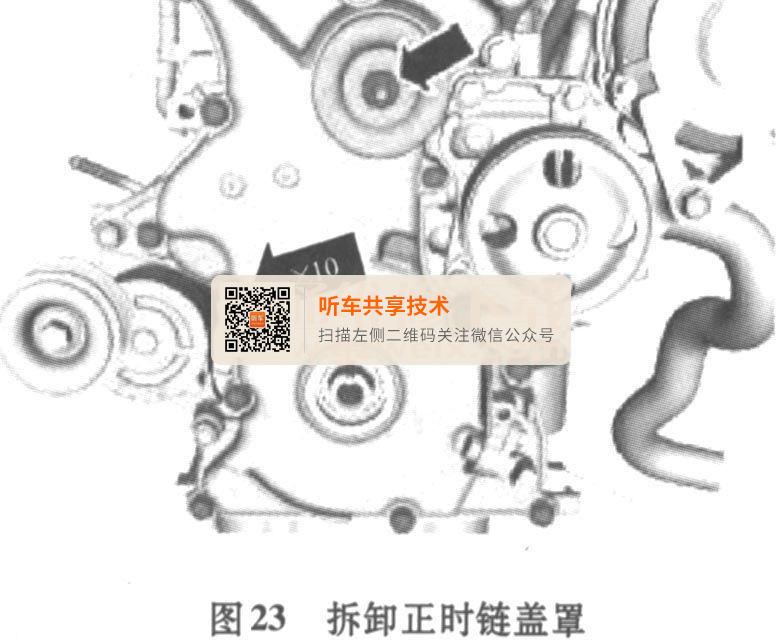

    5）拆卸正时链盖罩螺栓并取下正时链盖罩，如图23所示。

    6）用木块和卧式千斤顶升起汽车前部，并安全支撑，如图24所示。

    7）拆卸空调高低压管路固定螺栓。
    8）拆卸发动机悬置螺栓。
    9）拆卸发动机正时链盖罩螺栓，如图25所示。

    10）压紧张紧器柱塞（2），用固定销（3）固定位置，拆下紧固螺栓并取下张紧器（1），如图26所示。

    11）拆卸正时链张紧轨，取下正时链并拆卸正时链导板，如图27所示。

    2．正时链单元的安装步骤
    1）如图28所示，对准箭头所指的凸轮轴与曲轴正时标记。

    2）如图29所示安装正时链导板并紧固螺栓，安装正时链，再安装张紧轨。

    3）如图30所示安装张紧器，紧固螺栓1，并拔出固定销2。

    4）安装密封圈，组件必须在涂上密封胶5 min之内装上。
    注意：密封圈未损坏时可重新使用。确保接合面干净且没有异物。
    5）如图31所示安装正时链盖罩，并按图示顺序和下述力矩紧固螺栓：螺栓1～6.8:螺栓9: 9N·m；螺栓10、12～15、17、螺栓7、11、16、19: 45N·m。

    6．安装所有螺栓并用手拧紧，然后再最如图32所示。螺栓1：拧紧力矩9N·m;螺栓2：拧紧力矩69N·m；螺栓3:拧紧力矩69N·m。

    7）用木块和卧式千斤顶升起并支撑车辆。
    8）安装曲轴前密封件。
    9）如图33所示安装各管路固定支架螺栓：螺栓1：拧紧力矩12N·m；螺栓2：拧紧力矩9N·m。

    10）安装附件传动带和气门室盖。
