2013～2015年捷豹XJL 2.0T汽油发动机正时校对方法

    通用以下车型：
    2012～2015年路虎揽胜极光2.0T GTDi 2.0L汽油发动机，
    2012～2015年神行者2（Freelander 2）GTDI 2.0L汽油发动机，
    2015年奇瑞捷豹路虎揽胜极光2.0T GTDi 2.0L汽油发动机，
    2015年发现神行2.0T GTDi 2.0L汽油发动机，
    2015年捷豹XE 2.0T汽发动油机。

     （一）曲轴带轮拆卸和安装
     （1）拆卸方法。各说明中可能会出现某些差异，但基本信息是正确的。为清晰起见，某些图示中可能没有显示发动机。本程序中的拆除步骤可能包含安装细节。
    ①拆下蓄电池、座架和电缆。
    ②确保采用车轴支架支撑好车辆。抬起并支撑车辆。
    ③拆下附件驱动带。
    ④拆下启动机。
    ⑤拆下气门室盖。
    ⑥拆下如图3-32部件。


    ⑦拆下如图3-33部件。


    ⑧当在任何燃油相关部件或附件上工作时，切勿吸烟或携带点燃的烟支或任何类型的明火。总是存在高度易燃混合物且可能点燃起火。否则，将可能导致人员伤亡。确保所有开口密封完好。使用新的塞盖，如图3-34。

⑨拆下如图3-35的部件。

⑩拆下如图3-36部件。

11小心卸下并丢弃油封，如图3-37。

12拆下如图3-38部件。

    13拆卸时务必小心，以免高压燃油泵挺杆掉落。小心卸下并丢弃油封，如图3-39。

14拆下如图3-40的部件。

15拆下如图3-41的部件。

    16旋转发动机，直至触发轮间隙和凸轮轴位置如图3-42。

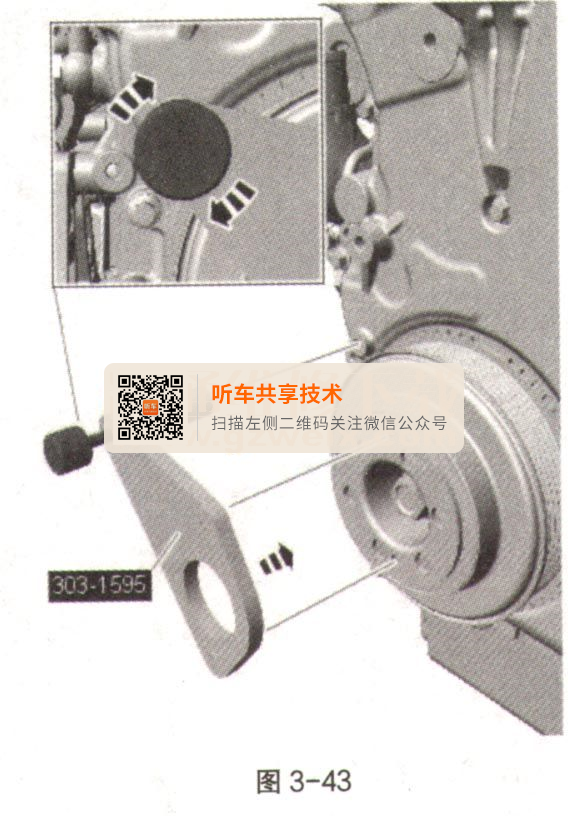

    17专用工具只能用于定位凸轮轴正时。定位2个定位销，并将专用工具安装到凸轮轴减震器上。将销安装到发动机前盖，如图3-43。专用工具：JLR-303-1595。

    18顺时针旋转发动机，直至凸轮轴位置如图3-44。

    19安装专用工具，如图3-45。专用工具：JLR-303-1600。

    20安装专用工具，如图3-46。专用工具：JLR-303-1594。

    21拆除专用工具，如图3-47。专用工具：JLR-303-1595。

22曲轴减震器螺栓和垫圈不可再用，如图3-48。

   （2）安装方法。
    ①此阶段仅用手指紧固螺栓，如图3-49。确保接合面干净且没有杂质。安装前，在减震器封接面上涂抹WSS-M2C913-B或WSS-M2C913-C机油。

②安装专用工具，如图3-50。

③拧紧螺栓。扭矩：1级，100N·m; 2级，90°。
④拆除专用工具，如图3-51。

⑤拆除专用工具，如图3-52。

⑥拆除专用工具，如图3-53。

⑦拧紧如图3-54的螺栓。扭矩：62N·m。

    ⑧在汽缸盖和凸轮轴盖上涂抹密封胶WSK-M2G348-A2，涂抹区域直径为1-1.5mm，如图3-55。部件必须在密封剂使用后60min内安装和拧紧。

    ⑨拧紧如图3-56螺栓。扭矩：1级，7N·m; 2级，16N·m。

    ⑩拧紧如图3-57的部件。扭矩：接头，35N·m；螺栓，10N·m。

    11安装一个新密封圈，如图3-58。扭矩：10N·m。

    12确保接合面干净且没有杂质。在垫圈上涂抹密封胶WSE-M4G323-A6，涂抹区域直径为5mm，如图3-59。在涂上密封胶但未抹开的条件下立即安装垫圈。安装一个新的衬垫。

    13安装期间确保高仄燃油泵挺杆处于正确位置。确保所有部件接合面洁净。安装一个新的衬垫，如图3-60。扭矩：20N·m。

14安装如图3-61部件。

15安装如图3-62部件。

16安装如图3-63部件。

17安装如图3-64部件。

18安装如图3-65部件。

    19安装启动机。
    20安装附件驱动带。
    21安装气门室盖。
    22安装蓄电池、座架和电缆。

   （二）正时链拆卸和安装
   （1）拆卸方法。为清晰起见，某些图中可能没有显示发动机。图中可能出现一些变化，但是重要信息是正确的。
    ①拆下蓄电池、座架和电缆。
    ②确保采用车轴支架支撑好车辆。举升并支撑好车辆。
    ③拆下正时盖。
    ④拆下如图3-66的部件。

⑤拆下如图3-67的部件。

⑥拆下如图3-68的部件。

⑦拆下如图3-69的部件。

    ⑧使用开口扳手握住凸轮轴的六角部位以防止凸轮轴转动，如图3-70。拆除之前，请记下元件的安装位置。如果卸下元件仅仅是为了检修，切勿进一步拆卸。

⑨拆下如图3-71的部件。

（2）安装方法。
①安装一个新的摩擦垫圈，如图3-72。

    ②使用开口扳手握住凸轮轴的六角部位以防止凸轮轴转动，如图3-73。确保这些元件均安装到拆除时记下的位置上。此阶段仅用手指拧紧螺栓。

③安装如图3-74的部件。

④拧紧如图3-75的螺栓。扭矩：9N·m。

⑤拧紧如图3-76的螺栓。扭矩：9N·m。

    ⑥使用开口扳手握住凸轮轴的六角部位以防止凸轮轴转动，如图3-77。扭矩：72N·m。

    ⑦安装正时盖。
⑧安装蓄电池、座架和电缆。

   （三）凸轮轴拆卸和安装
   （1）拆卸方法。为清晰起见，某些图中可能没有显示发动机。本程序中的拆除步骤可能包含安装细节。各说明中可能会出现某些差异，但基本信息是正确的。
    ①拆下蓄电池、座架和电缆。
    ②确保采用车轴支架支撑好车辆。抬起并支撑车辆。
    ③拆下正时链。
    ④拆除之前，请记下部件的安装位置，如图3-78。

    ⑤将每个螺栓松开2圈，直到所有螺栓都拆下，如图3-79。

    ⑥拆除专用工具，如图3-80。专用工具：JLR-303-1600。

    ⑦拆除之前，请记下部件的安装位置，如图3-81。

    ⑧拆除之前，请记下部件的安装位置，如图3-82。

   （2）安装方法。
    ①确保这些元件均安装到拆除时记下的位置上，如图3-83。安装之前，请采用符合Land Rover规范要求的润滑油润滑凸轮轴和凸轮轴轴承盖。

    ②在汽缸盖和凸轮轴盖上涂抹密封胶WSK-M2G348-A2，涂抹区域直径为1-1.5mm，如图3-84。部件必须在密封剂使用后60min内安装和拧紧。

    ③确保凸轮轴和凸轮轴轴承盖安装在其原始位置，如图3-85。在安装凸轮轴之前，确保1号活塞处于上止点（TDC）。扭矩：1级，7N·m; 2级，16N·m。

    ④拧紧如图3-86的螺栓。扭矩：10N·m。

    ⑤安装正时链。
    ⑥安装蓄电池、座架和电缆。
