大众新捷达更换行李箱锁连杆及卡子的技术说明

    技术背景：全新捷达行李箱锁故障导致行李箱无法打开。
    技术说明：对于出现故障的车辆,需要更换新状态的连杆及新卡子（如图 1）。

    操作方法如下：
    1.先拆下行李箱盖饰板,如图 2。

    2. 拆下饰板后，内部后备箱锁及连接机构如图 3：

    3.使用一字螺丝刀将锁芯处卡子固定球头撬下，图 4。

    4. 将后备箱锁拆下。先将密封垫撬出，将两个固定螺丝拧下，即可将后备箱锁拆下。

    5.用钳子将行李箱锁块连杆固定球头拆下，并压装入新状态的连杆，图 6。

    6.用钳子将锁芯处新卡子的固定球头压入，图 7。

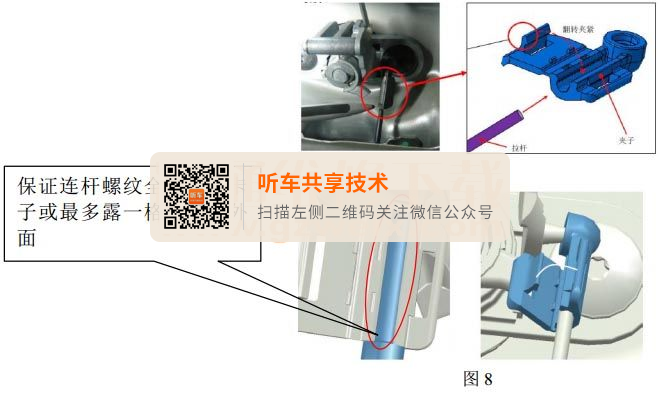

    7. 将后备箱锁块重新装配后（拧紧力矩8±0.8Nm），将连杆螺纹端装入上端固定卡子中并翻转夹紧， 保证连杆螺纹全部压入卡子或最多露一格螺纹在外面， 图8。

    8. 装配完后，使用钥匙开锁试验几次，确保功能正常后关闭后备箱，图 9。

    注意事项：将连杆压入卡子时要保证连杆螺纹全部压入卡子或最多露一格螺纹在外面。
    相关资料：2014年最新大众原厂维修信息系统ELSA 5.1
