日产逍客J11无损改装原厂定速巡航

    一、改装说明
    低配逍客不带定速巡航，升级原厂定速巡航。

    二、材料准备
    在对逍客J11进行改装时，应该准备好原厂定速巡方向盘按键（图1）、改装线束一套（图2）及巡航解除开关（图3），并对发动机电脑软件程序进行升级。








    三、改装步骤
    1．连接线束，新逍客与新奇骏改装定速巡航不同，无需将制动信号、巡航开关信号接到电脑板插头处，只需在驾驶室左下侧转接头上跨接即可。逍客原车预留有巡航制动解除开关插头，只是插头上无电源，需要利用配套的线束从保险盒插座中取电来供给制动解除开关电源，巡航制动解除预留线如图4所示（在制动踏板上方）。

    2．巡航解除开关取电源，实际测量巡航解除制动开关位置没有常电源，需要利用配套线束从保险盒处取电，如图5所示，红圈内额外插入配套线束中的黑色线，另一段接到制动踏板左面的转接插头处（见红色箭头所指），为解除开关供电，如图6所示。



    3．巡航按键线束连接，拆开方向盘下面的护罩，在螺旋线圈下方找到图8插头，用配套线束2根插头插入图8白插头对应的插孔内，这两根线的另外两端接至驾驶室左侧的转接插头处即可，无需引到发动机舱处的电脑插头处，因为到达发动机电脑巡航开关信号与制动解除信号，原车已经布置到了发动机电脑插头处，我们只需将转接线接好，如图7、图8所示。

    4．转接头位置与保险盒取电的位置如图9、图10所示。



    5．配套线束制动解除线为红色、巡航开关线为黄色与黑色，接线原理同步骤2，如图11所示。

    6．利用FSAT查询高配带巡航程序做为引导程序对发动机电脑进行软件刷新，如图12所示。

    7．发动机电脑软件刷新后零件号如图13所示。

    8．最后试车验证测试功能正常，改装前后对比图如图14、图15所示，改装前方向盘右侧面板无按键，改装后增加按键，并激活仪表上巡航标志。

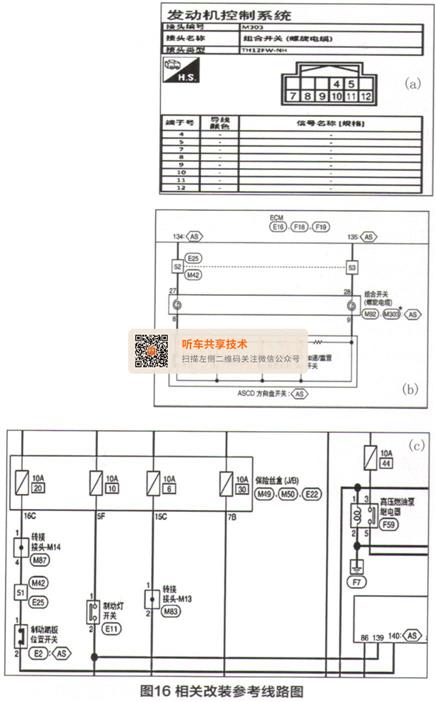

    9，改装时可能需要的相关参考线路图如图16所示。
