本田飞度转向柱倾斜度调节杆的检查与调整

    1．转向柱倾斜度调节杆的检查
    将倾斜度调节杆从放松位置到锁紧位置移动2～3次。如图4-3所示，从距离倾斜度调节杆10mm处测量其预紧力，预紧力应为70～90N。如果预紧力不符合要求，则应对转向柱倾斜度调节杆进行调整。





    2．转向柱倾斜度调节杆的调整
    （1）松开倾斜度调节杆，将转向柱置于中间位置。
 （2）拆下倾斜弹簧
 （3）拧下锁紧螺栓，拆下倾斜度调节杆。

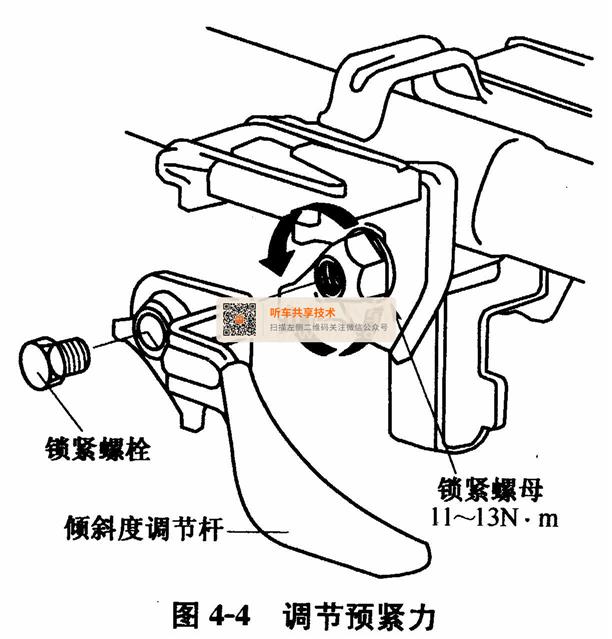

 （4）如图4-4所示，按规定力矩向左（松）或向右（紧）转动倾斜锁紧螺母，调节预紧力。
（5）如图4-5所示，使倾斜度调节杆上的限位部分与倾斜托架接触，将倾斜度调节杆定位，套上螺栓，用扳手夹住锁紧螺母，将螺栓拧紧至规定力矩。
 （6）装上倾斜弹簧。
（7）重新测量倾斜度调节杆预紧力。
