奔驰车系NTG3 COMAND的维修措施

    对于NTG3 COMAND控制模块来说，实际维修当中遇到最多的当属驱动器机械故障，绝大多数的机械故障发生在6碟换碟机部分，其故障现象主要有两种：
    A．进退碟故障：
    换碟机内有碟片不能被退出，同时进碟口始终关闭无法将碟片放入换碟机内。
    故障特点：①COMAND内可能存有故障码D241;②播放碟片时中央显示屏上显示“光盘故障”。
    B．无法读碟：
    碟片可以被正常的载入或退出，但碟片被载入后很长时间仍不能被识别。
    故障特点：① COMAND内可能存有故障码D242;②中央显示屏上显示“音响／影像未知格式”。
    首先按下列步骤从COMAND控制模块内部取出CD换碟机。
    (1) 拆除红色圆圈中的4颗螺丝（图1）。

 （2）沿箭头方向举起COMAND上盖（图2）。

  （3）拆除红色椭圆圈中的2根线缆及红色圆圈中的4颗螺丝（图3）。

    A：进退碟故障。
    故障原因：换碟机械故障，在车辆运行中执行进碟、退碟操作容易引发此类故障或者使用不符合EN60908光盘标准的碟片（最大厚度不超过1. 3 mm）也是造成换碟机损坏的重要原因。具体的故障可分为以下几种：
    a．非正常操作，将两片或几片碟片放入同一碟槽中。
    解决方法：如果换碟机仍然可以动作，某些位置被垫片卡住，可以辅助换碟机将碟片退出。如果换碟器完全没有反应，可以手动向左侧旋转齿轮G1将进碟口打开，如果故障碟槽与进碟口平行，则可以将碟片取出。如果故障槽与进碟口不平行，可参照下面的方法将碟槽移动至与进碟口平行的位置再将其取出（图4、图5）。



    b．六个碟槽相互之间失去位置关系，某一个或几个碟槽已经倾斜。请仔细判断碟槽是否属于正常的倾斜。如换碟机停止了正常的倾斜的位置，可以通过向右侧旋转齿轮G1来使其恢复正常；如果换碟器的碟槽非正常倾斜则可以按照下面的方法将所有的机械部位复位（图6）。

    注意：手动旋转齿轮G1前，一定要将碟槽调整至与推杆T1平行的位置。否则，T1向前运动时与碟槽发生干涉，极易人为损坏下图中的齿轮；〕
    解决方法：将换碟器的机械部位复位，恢复至初始位置。
    初始位置是指：正常工作的换碟机在将全部碟片退出后的位置。
    注意：在对换碟机的机械部位复位前，请先检查下图中的齿轮是否损坏。如果检查发现下图中标出的黑色齿轮受损（图7），则需更换。

    只有在上述齿轮没有损坏的情况下才可以执行下面的步骤：
  （1）拆除COMAND换碟机侧面的保护盖板A（图8）。

  （2）拆除图圆圈中的白色齿轮G2，用尖头镊子将齿轮上部的卡瓣撬松后更易取出该齿轮（图9）。重新装回齿轮，一定要将卡瓣向中间并拢，以防止其在日后的工作中脱落。

 （3）拆除图圆圈中的白色齿轮G4，方法如上（图10）。

 （4）旋转齿轮G3可使换碟机碟槽上下移动，将Y1、B1恢复到图中的初始位置（图11）。同时注意图中所标记的各元件的位置。

 （5）旋转齿轮G5可使换碟机碟槽上下移动，将Y2、B2、 B3恢复到图中的初始位置（图12）。

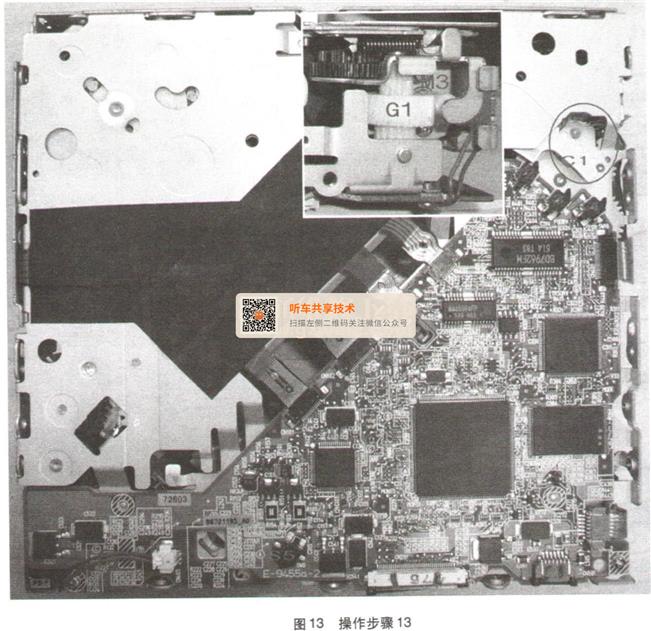

 （6）通过旋转齿轮G1使得齿条C1移动到图中的位置（图13），齿轮G1将同时带动推杆T1。如果没有其他故障，此时T1的位置将与图12中的位置吻合，与此同时，请仔细检查开关S2、S3、S4、S5是否有损坏。

    注意：齿轮G1在不同的旋转阶段，将会带动Y1、Y2、C1、T1及进碟口运动。因此在调整齿轮G1时应格外小心各个元件之间的位置关系，以免发生干涉损坏相关齿轮。

 （7）反序装回各配件，试机，如问题依旧存在，重复步骤4、5、6。
    故障B：读碟故障。
    读碟故障原因最多的是激光头脏造成的（图14）。如果判断激光头脏，可以手动转齿轮G1使激光头臂转动至工作位置以便于清洁光头。清洁激光头时只能使用棉签和纯净水。

    维修注意事项：在对内置驱动器进行复位后可能会遇到将所有碟片清空后，COMAND显示屏依然显示1、2、3槽有碟片存在的故障现象，此时即使将驱动机芯拆除，还会显示1、2、3槽有碟片存在。
    在这种情况下，可尝试采用“重新复位COMAND控制模块”的方法来解决。
    另外，在对驱动机芯的机械机构复位后，装车试机时，应先采用COMAND主机的“ LOAD”按键执行“驱动机构自检”操作。当出现舱内无碟，但1、2、3指示灯亮，可依次按1、2、3让其出舱，如显示光盘故障，此时可按压主机左侧“出舱键”将其复位。可单独对6个槽的进出碟片情况进行检查，也可在不放入光碟的情况下对其检查，分批依次按1、2、3、4、5、6键，屏幕上会显示请稍候，请放入碟片1，再几秒钟过后未检测到光盘进入，会显示碟盘空。
