2014～2015年后宝马225i（F45）（2.0T B48）发动机正时校对方法

  （一）拆卸和安装或更换进气和排气调整装置
   （1）需要的专用工具：2 358 122、119 340、009460和116480。
   （2）需要的准备工作。
    ①拆下汽缸盖罩。
    ②检查配气相位。
    ③拆下废气触媒转换器。
   （3）拆卸。
    ①VANOS中央阀（如图2-354中1）仅在已安装专用工具2 358 122时松开。如需正确安装，请参见维修说明检查配气相位。

    ②松开排气调整装置的VANOS中央阀（如图2-355中1）。

    ③松开进气调整装置的VANOS中央阀。
    ④拆下专用工具11 9 340（如图2-356），随时准备好抹布，松开螺栓连接之后，会流出少量机油，确保发动机机油不会流到皮带传动机构上。

    ⑤拆下进气侧的VANOS中央阀（如图2-357中1）。

    ⑥将进气调整装置（如图2-358中1）从进气凸轮轴上拆下。将进气调整装置（如图2-358中1）倾斜向下抽出。

    ⑦拆下排气侧的VANOS中央阀（如图2-359中1）。

    ⑧将排气调整装置（如图2-360中1）从排气凸轮轴上拆下。将排气调整装置（如图2-360中1）倾斜向下抽出。

   （4）安装。
    ①进气和排气调整装置有混淆危险。小心发动机损坏。进气和排气调整装置是不同的。排气凸轮轴的VANOS标有EX，进气凸轮轴的VANOS标有IN，如图2-361。

    ②将进气调整装置（如图2-362中1）插入正时链（如图2-362中2），并定位在进气凸轮轴（如图2-362中3）上。

    ③拧紧进气侧的VANOS中央阀（如图2-363中1）。

    ④将排气调整装置（如图2-364中1）插入正时链（如图2-364中2），并定位在排气凸轮轴（如图2-364中3）上。

    ⑤拧紧排气侧的VANOS中央阀（如图2-365中1）。

    ⑥将专用工具119340（如图2-366）旋入汽缸盖。用专用工具009460将正时链预紧至0.6N·m。

    ⑦拧紧进气调整装置VANOS中央阀（如图2-367中1）。拧紧力矩：10N·m。

    ⑧拧紧排气调整装置VANOS中央阀（如图2-368中1）。拧紧力矩：10N·m。

    ⑨去除所有专用工具。用专用工具116480（如图2-369）沿发动机旋转方向将发动机转动两次。不要让发动机反向旋转。

⑩检查配气相位。
11安装废气触媒转换器。
12安装汽缸盖罩。

（二）更换两条正时链（B48A00）
 （1）需要的专用工具：2357904和114120。
 （2）需要的准备工作。
①拆下发动机及变速器。
②拆下变速器。
③将发动机装到装配架上。
④拆下飞轮。
⑤拆卸汽缸盖。
⑥拆卸机油泵
⑦拆下后部正时齿轮箱盖。
 （3）拆卸。
①拆下油泵驱动链条（如图2-370中1）。

    ②取下凸轮轴正时链（如图2-371中1）。取下承载轴销（如图2-371中3）的张紧导轨（如图2-371中2）。提示：承载轴销（如图2-371中3）一定不要拆下。

    ③松开链轮的中心螺栓（如图2-372中1）时，必须固定曲轴。将曲轴用导向销定位。用螺栓（如图2-372中2）将专用工具2 357 904固定在曲轴箱上。松开链轮的中心螺栓（如图2-372中1）。

    ④将链条张紧器的活塞（如图2-373中3）用螺丝起子（如图2-373中2）压入到极限位置，并用专用工具114120固定。松开螺栓（如图2-373中1）。拆下链条张紧器。

    ⑤松开两个承载轴销（如图2-374中1）。拆出导辍如图2-374中2）。松开承载轴销（如图2-374中4）。拆下张紧导轨（如图2-374中3）。

    ⑥松开螺栓（如图2-375中1），并取下链轮（如图2-375中2）。

    ⑦松开螺栓（如图2-376中2），并拆下专用工具2357904。拆卸正时链（如图2-376中1）。

   （4）安装。
    ①安放正时链（如图2-377中1）。用专用工具2357904定位曲轴。用螺栓（如图2-377中2）将专用工具2357904固定在曲轴箱上。

    ②清洁承载轴销的所有螺纹（如有必要，使用螺丝攻）。更换承载轴销。安装链轮并拧紧螺栓。定位导轨（如图2-378中2）。旋入2个承载轴销（如图2-378中1）。拧紧力矩：20N·m。定位张紧导轨（如图2-378中3）。旋入承载轴销（如图2-378中4）。拧紧力矩：20N·m。

    ③用压缩空气清洁密封面（如图2-379中1）。

    ④安装液压链条张紧器。拧紧螺栓（如图2-380中1）。拧紧力矩：10N·m。将链条张紧器的活塞（如图2-380中3）用螺丝起子（如图2-380中2）固定，拆下专用工具114120，并缓慢移除螺丝起子（如图2-380中2）。

    ⑤固定链轮的中心螺栓（如图2-381中1）时，曲轴必须保持固定。更换中心螺栓（如图2-381中1）。拧紧链轮的中心螺栓（如图2-381中1）。拧紧力矩：20N·m。

    ⑥安装张紧导轨（如图2-382中2）与凸轮轴正时链（如图2-382中1）。

    ⑦将油泵驱动链条（如图2-383中1）安装在曲轴上。

    ⑧安装后部正时齿轮箱盖。
    ⑨装上油泵。
    ⑩装上飞轮。
    11装上汽缸盖。
    12将发动机从装配架上拆下。
    13装上变速器。
    14安装发动机及变速器。

   （三）检查凸轮轴的配气相位（B48AO0）
     （1）需要的专用工具：11 6 480、2 288 380和2 358 122。发动机有损坏危险，必须严格遵守检查和调整配气相位提示。
   （2）需要的准备工作。
    ①拆下汽缸盖罩。
    ②拆下火花塞。
    ③拆下右前轮罩盖。
   （3）检查方法。
    ①用专用工具116480（如图2-384）将发动机旋转到汽缸1点火上止点位置。不往回旋转发动机。

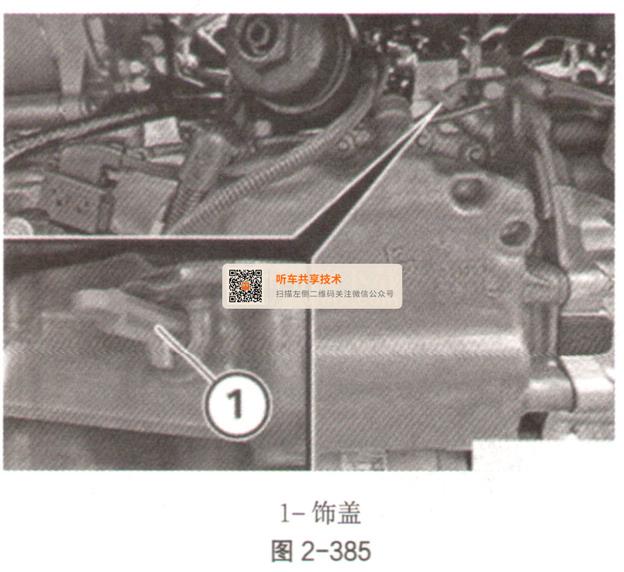

②取下油底壳上的饰盖（如图2-385中1）。

    ③用专用工具116480（如图2-386）在中心螺栓处旋转发动机。针对带手动变速器的车辆：标定孔前还有一个可能与标定孔混淆的孔。专用工具2 288 380必须滑入油底壳的曲柄。用专用工具2288380将曲轴卡在汽缸1点火上止点位置上。

    ④进气和排气凸轮轴上的标记（如图2-387中1）可以从上方读取。

    ⑤进气和排气凸轮轴上的平台（如图2-388中1）朝上部。

    ⑥第1缸排气凸轮轴的凸轮向右倾斜并指向内部，如图2-389。

    ⑦第1缸进气凸轮轴的凸轮向左倾斜，如图2-390。

    ⑧专用工具2358122（如图2-391）由多个部件构成：底架、汽缸盖上的底架螺栓、固定排气凸轮轴的量规、固定进气凸轮轴的量规和底架上的量规螺栓。

    ⑨将底架（如图2-392中1）用螺栓（如图2-392中2）固定在汽缸盖上。量规（如图2-392中3）利用凹口定位在排气凸轮轴的双平面段上。量规（如图2-392中3）利用螺栓（如图2-392中5）固定在底架上。量规（如图2-392中4）利用凹口定位在进气凸轮轴的双平面段上。量规（如图2-392中4）利用螺栓（如图2-392中5）固定在底架上。

    ⑩如有必要，调整配气相位。
    11拆卸所有专用工具。
    12安装火花塞。
    13安装汽缸盖罩。
    14安装右前轮罩盖板。

   （四）调整凸轮轴的配气相位（B48AO0）
   （1）需要的专用工具：119 340、00 9 4602 358 122、2 288 380和116480。发动机有损坏危险，务必遵守配气相位检查和调整的相关提示。
   （2）需要的准备工作。
    ①检查配气相位。

    ②拆下废气触媒转换器。
   （3）调整方法。
    ①松开链条张紧器（如图2-393中1）。随时准备好抹布，松开螺栓连接之后，会流出少量机油。在售后服务中，必须在链条张紧器装配时安装一个新密封环。

    ②将专用工具11 9 340（如图2-394）旋入汽缸盖。用专用工具009460将正时链预紧至0.6N·m。

    ③如果不能安装专用工具2 358 122（如图2-395），那么必须重新调整配气相位。用开口扳手固定在相应凸轮轴的双平面段上，松开VANOS中央阀（如图2-395）。

    ④将2个凸轮轴旋转到位。进气和排气凸轮轴上的标记（如图2-396中1）可以从上方读取。

    ⑤进气和排气凸轮轴上的平台（如图2-397中1）朝上部。

    ⑥将底架（如图2-398中1）用螺栓（如图2-398中2）固定在汽缸盖上。量规（如图2-398中3）利用凹口定位在排气凸轮轴的双平面段上。量规（如图2-398中3）利用螺栓（如图2-398中5）固定在底架上。量规（如图2-398中4）利用凹口定位在进气凸轮轴的双平面段上。量规（如图2-398中4）利用螺栓（如图2-398中5）固定在底架上。

    ⑦拧紧进气调整装置VANOS中央阀（如图2-399中1）。拧紧力矩：10N·m。

    ⑧拧紧排气调整装置VANOS中央阀（如图2-400中1）。拧紧力矩：10N·m。移开专用工具2288380和2358122。

    ⑨用专用工具11 6 480（如图2-401）沿发动机旋转方向将发动机转动2次。不往回旋转发动机。

    ⑩检查凸轮轴的配气相位。
    11安装链条张紧器活塞。
    12安装废气触媒转换器。
    13安装汽缸盖罩。
    14安装右前轮罩饰板。
