君越3. 0L发动机（LZD型）正时链条的安装方法

(1)如果凸轮轴止推板已拆除，就要安装凸轮轴止推板。
(2)安装凸轮轴止推板，如图4-93所示。

(3)安装曲轴链条轮，如图4-94所示。

(4)将发动机机油或等效品涂在链轮止推面上。

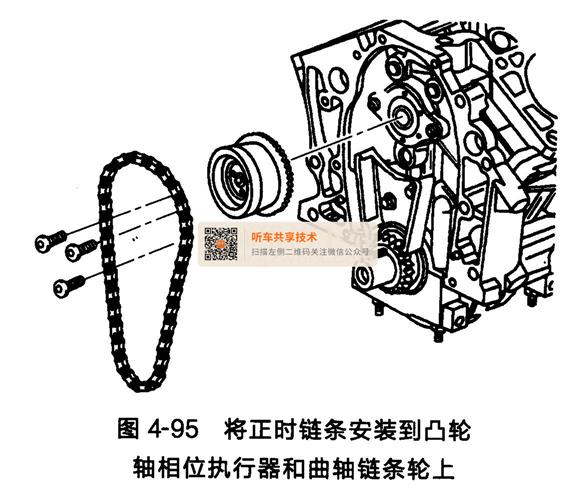

(5)将正时链条安装到凸轮轴相位执行器和曲轴链条轮上，如图4-95所示。

(6)将专用工具EN-48025（3根）插入凸轮轴相位执行器上，起导向作用。
(7)当链条下垂时，固定住凸轮轴链轮，将链条安装到曲轴齿轮上。
(8)将曲轴正时标记与正时链条减振器底部的正时标记对准，如图4-87所示。

(9)将凸轮轴正时标记与正时链条减振器的顶部正时标记对准，如图4-87所示。
(10)安装凸轮轴链轮螺栓。
(11)安装凸轮轴相位执行器。
(12)将曲轴和凸轮轴链轮涂上发动机机油。
(13)安装发动机前盖。
