双龙SOHC柴油发动机正时校对方法

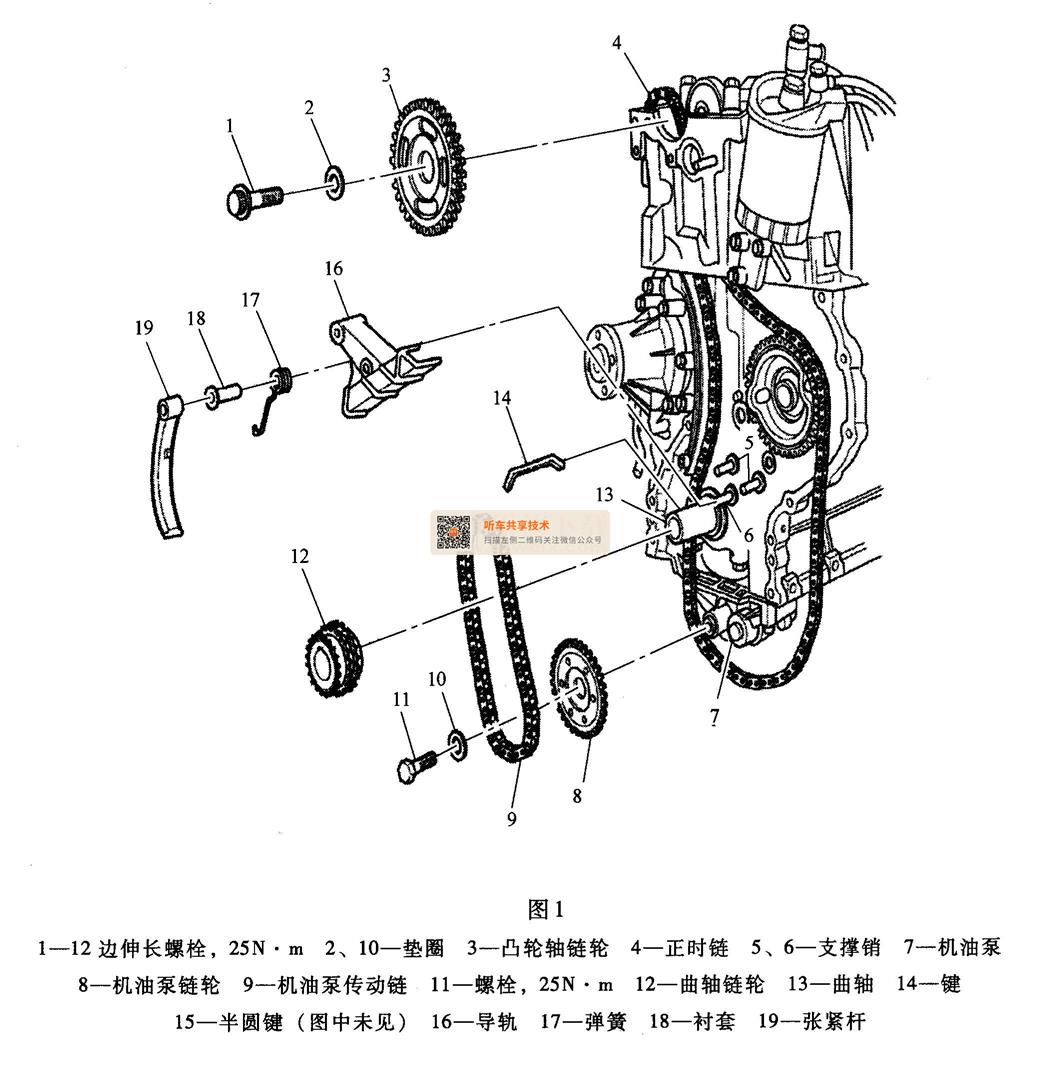

    （一）正时系统部件（图1）

    （二）拆卸方法

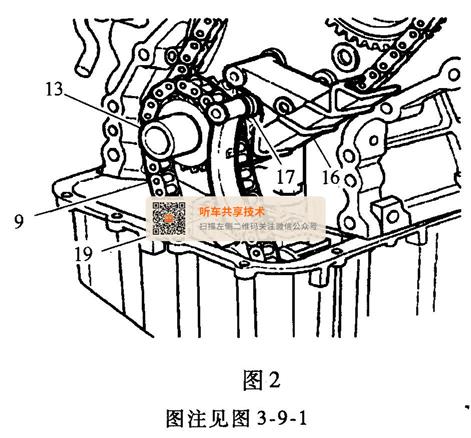

    (1)尽量远地拉出张紧杆19与弹簧17和导轨16，直到张紧杆越过机油泵传动链9并停在曲轴13上为止，如图2所示。

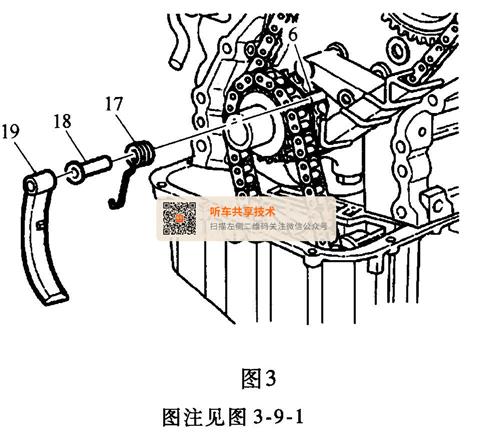

    (2)拉出支撑销处的张紧杆19、弹簧17和衬套18，如图3所示。

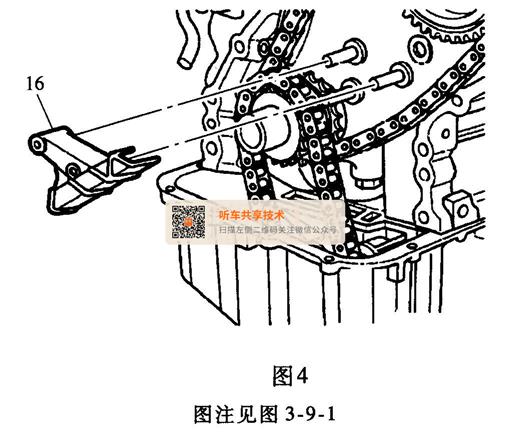

    (3)拉出导轨16，如图4所示。

    (4)拧下螺栓11，然后拆卸垫圈10,机油泵传动链9和链轮8，如图5所示。

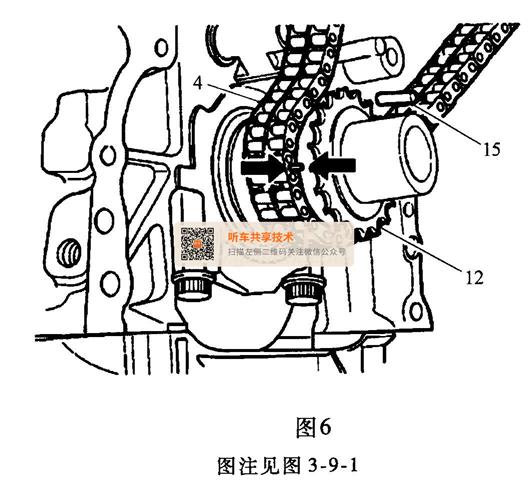

    (5)在正时链4和曲轴链轮齐标记（箭头），如图6所示。

    (6)拆卸半圆键15。

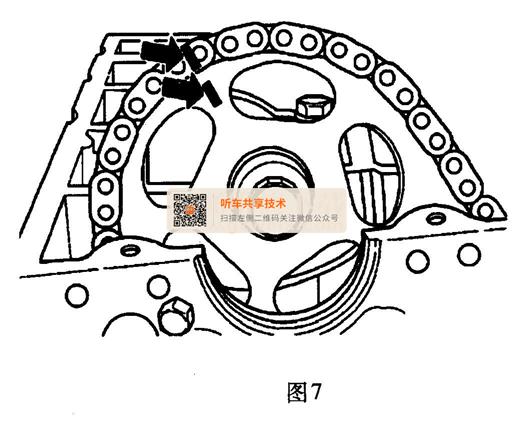

    (7)在正时链4和凸轮轴链轮3上做对齐标记（箭头）。如图7所示。

    (8)拆卸传动链张紧轮。
    (9)拧下螺栓1，然后拆卸垫圈2和凸轮轴链轮3（图1）。

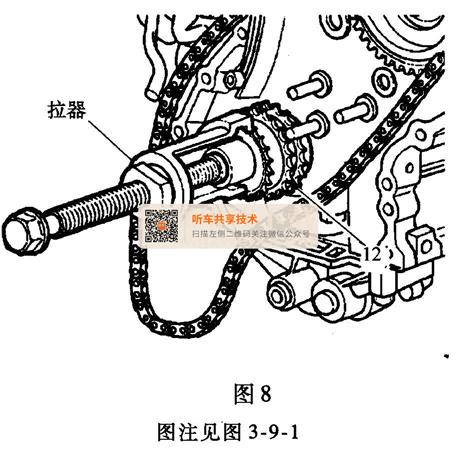

    (10)用拉器拆卸曲轴链轮12，如图8所示。

    (11)取下正时链条。


（三）安装方法
    (1)在新的曲轴链轮上做与旧的曲轴链轮上的对齐标记相同的对齐标记，如图9所示。

    注意：检查正时链、凸轮轴链轮、喷油泵正时链轮、机油泵传动链和机油泵链轮有无损坏，必要时更换。

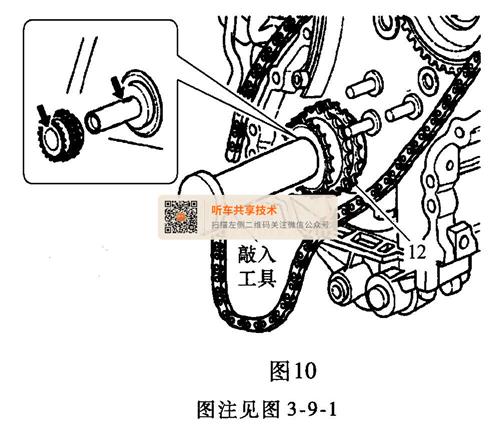

    (2)用敲入工具安装新的曲轴链轮12,如图10所示。

    注意：准确对齐链轮槽和半圆键（箭头）。

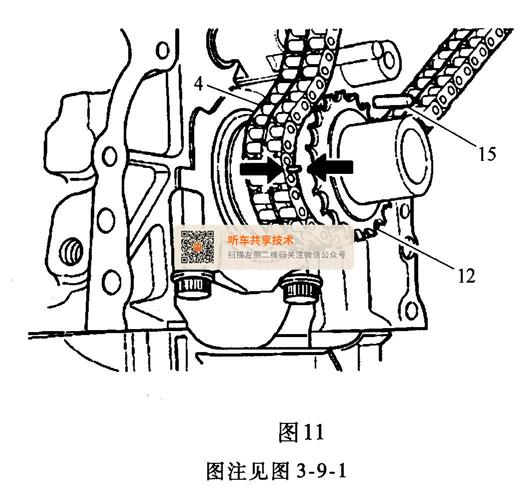

    (3)把正时链4装配到曲轴链轮12上，如图11所示。

    注意：对齐传动链和链轮上的对齐标记（箭头）。

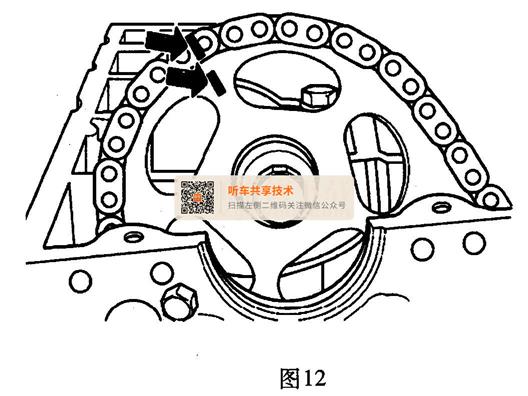

     (4)如图12所示，安装凸轮轴链轮3，拧紧螺栓至25N·m。

    注意：对齐标记和定位销（箭头）。

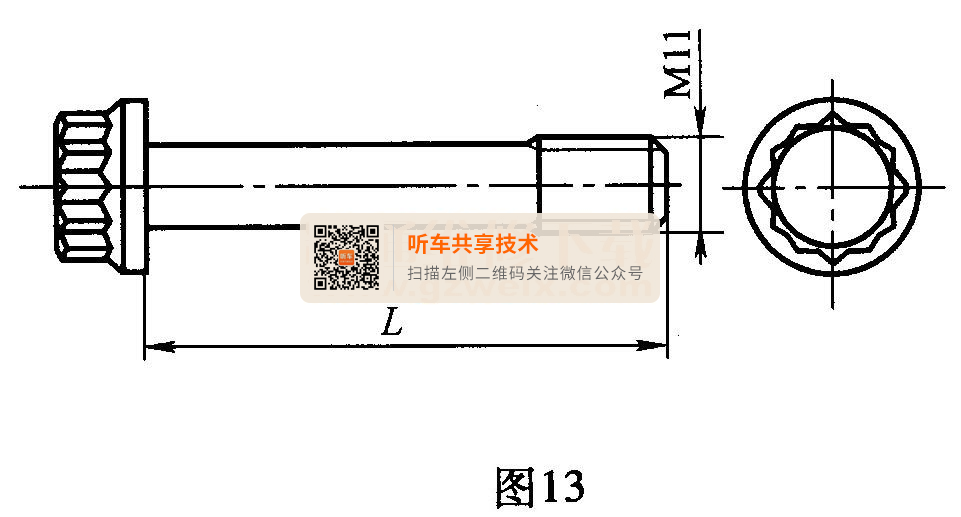

    如果伸长螺栓的最大长度L超过53. 6mm，则更换，如图13所示。

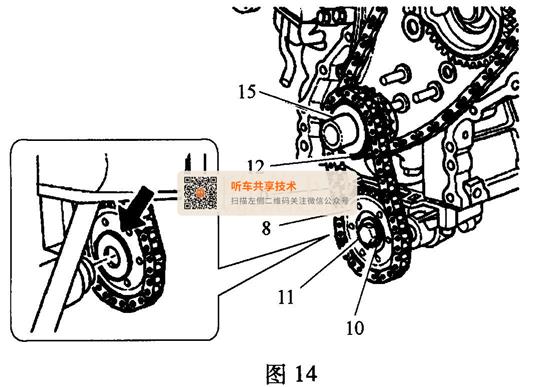

    (5)把机油泵传动链9装配到曲轴链轮12上，并把机油泵链轮8插入机油泵传动链，然后把它安装到机油泵上，如图14所示。

    注意：把机油泵链轮的弯曲侧朝向机油泵。
    (6)插入半圆键15。

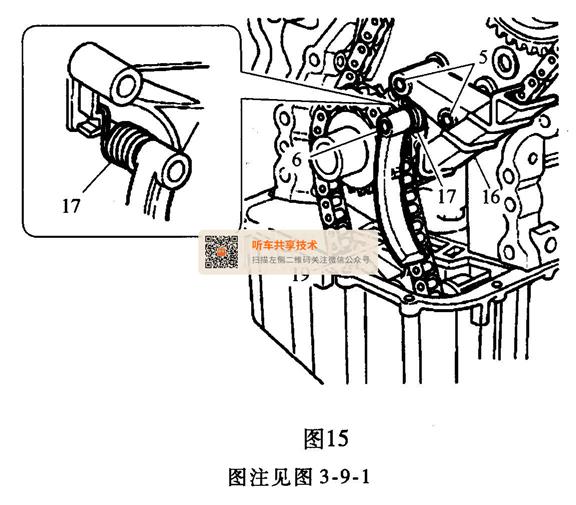

    (7)安装导轨16。把弹簧17装到导轨和张紧杆上，并将这些组装部件放到承载轴销5, 6上，如图15所示。

    提示：确保弹簧正确定位在导轨（箭头）里。
