雪佛兰赛欧（1.6L C16NE）发动机正时校对方法

    适用2005～2009年雪佛兰赛欧（1.6L C16NE）车型
    （一）拆卸方法
    (1)断开电池负极电缆。
    (2)拆下辅助传动带。
    (3）抬高汽车，取下飞轮的盖板，如图2所示。

    (4)先用定位销锁住飞轮，然后松开曲轴正时带轮的螺栓，如图3所示。

    (5)取下曲轴正时带轮。
    (6)取下正时带的前盖。
    (7)将正时带张紧轮1向上推至张紧轮的支撑孔3和底座孔2对准，然后插入定位销进行锁定，如图4所示。

    8)取下正时带。

   （二）安装方法

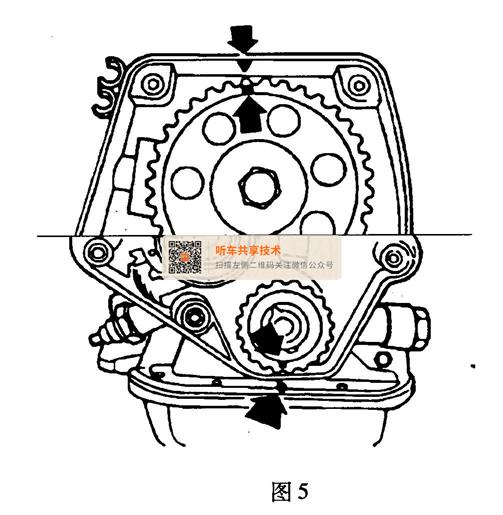

    (1)略微转动凸轮轴，使凸轮轴正时带轮的标记和油泵箱边缘的标志对准，如图5所示。

    (2)转动曲轴至1缸上止点位置，使曲轴正时带轮上的标志与正时带后盖的标志对准。
    (3)将正时带装好，保证正对水泵的一面已拉紧，如图6中箭头所示。

    注意：将张紧轮向上推，取出定位销，然后松开张紧轮，这样正时带就可自动拉紧了。将曲轴旋转两周，检查正时带的松紧程度是否合适（张紧轮的支撑在V形底座的中心），如有必要，应加以调整。

    (4)按以下方法调整正时带：
    1)松开水泵的固定螺栓。
    2)用扳手转动水泵直至张紧轮支撑1到达极限位置，如图7所示。

    3)转动曲轴2圈。
    4)用扳手反方向转动水泵直至张紧轮的支撑回到V形底座的中心，如图8所示。最后拧紧水泵的固定螺栓。

    (5)装好正时带的前盖。
    (6)安装辅助传动带轮和带轮螺栓紧固螺栓至95N·m+(30°～45°)。
    (7)装好辅助传动带。
    (8)接上蓄电池负极电缆。
