捷豹（JAGUAR）X-TYPE 2.5L发动机正时校对方法

    一、X- TYPE轿车2.5L发动机正时链条拆卸
   1）拆卸发动机前盖。
    2）拆卸火花塞。
    3）拆卸曲轴位置传感器脉冲轮（图1）。

    4）安装曲轴带轮固定螺栓和垫圈，如图2所示。

    5）顺时针转动曲轴，直至曲轴键槽位于7点钟位置，右侧进气凸轮轴链轮上的正时标记位于1点钟位置，右侧排气凸轮轴上的正时标记位于8点钟位置，如图3所示。

    6）拆下曲轴带轮固定螺栓和垫圈，如图4所示。

    7）拆下右侧正时链条张紧器，如图5所示。

    8）拆卸右侧正时链条张紧器外侧导轨（图6）。

    9）拆卸右侧正时链条，如图7所示。

    10）拆卸右侧正时链条张紧器内侧导轨（图8）。

    11）拆卸曲轴外侧链轮，如图9所示。

    12）安装曲轴带轮固定螺栓和垫圈。
    13）顺时针转动曲轴，直至曲轴键槽位于11点钟位置，左侧进气凸轮轴链轮上的正时标记位于9点钟位置，左侧排气凸轮轴上的正时标记位于2点钟位置，如图10所示。

    14）拆卸曲轴带轮固定螺栓和垫圈。
    15）拆卸左侧正时链条张紧器，如图11所示。

    16）拆卸左侧正时链条张紧器内侧导轨，如图12所示。

    17）拆卸左侧正时链条，如图13所示。

    18）拆卸左侧正时链条张紧器外侧导轨，如图14所示。

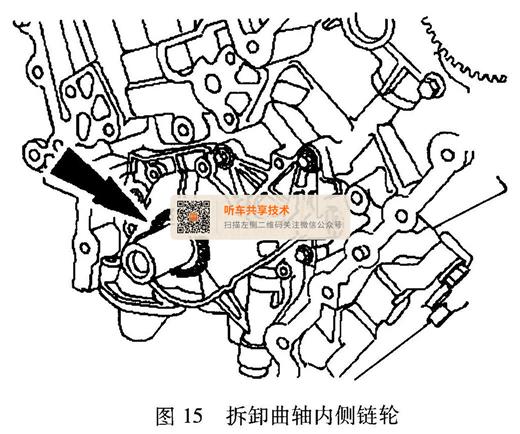

    19）拆卸曲轴内侧链轮，如图11-15所示。



   二、X- TYPE轿车2.5L发动机正时链条安装
    1）拆卸右侧进气凸轮轴轴承盖和右侧排气凸轮轴轴承盖，如图16所示。

     2）顺时针转动右侧进气凸轮轴，直至进气凸轮轴链轮上的正时标记到达5点钟位置，转动右侧排气凸轮轴，直至排气凸轮轴链轮上的正时标记到达12点钟位置，如图17所示。

    3）对凸轮轴和凸轮轴轴承盖进行润滑后，安装右侧进气凸轮轴轴承盖和右侧排气凸轮轴轴承盖。按照图18所示的螺栓紧固顺序，将螺栓紧固到10N·m。

    4）安装曲轴内侧链轮，如图19所示。

    5）安装左侧正时链条外侧导轨，其固定螺栓紧固顺序和紧固力矩见图20。

    6）确保曲轴键槽位于11点钟位置，左侧进气凸轮轴链轮上的正时标记位于9点钟位置，左侧排气凸轮轴链轮上的正时标记位于2点钟位置。如图21所示，安装左侧正时链条。

    7）安装左侧正时链条内侧导轨，如图22所示。

    8）如图23所示把左侧正时链条张紧器放入台虎钳，台虎钳卡爪要用软垫垫好，以免损伤张紧器。

    9）用合适的工具，把左侧正时链条张紧器的棘爪锁止机构从棘爪上移开，如图24所示。

    10）慢慢压下左侧正时链条张紧器。
    11）用类似曲别针的工具，固定住左侧正时链条张紧器柱塞，如图25所示。

    12）安装左侧正时链条张紧器，将张紧器螺栓紧固至25N·m，如图26所示。

    13）如图27所示，拔出插入的张紧器柱塞固定工具。释放张紧器张力。

    14）确保左侧正时链条正时标记与凸轮轴链轮和曲轴链轮上的正时标记均保持对齐，如图28所示。

    15）安装曲轴带轮固定螺栓和垫圈。
    16）顺时针转动曲轴，使曲轴键槽到达3点钟位置，如图29所示。

    17）拆下曲轴带轮固定螺栓和垫圈。
    18）安装曲轴外侧链轮，如图30所示。

    19）安装右侧正时链条内侧导轨并紧固螺栓，其紧固顺序见图31。

    20）确保曲轴键槽位于3点钟位置，右侧进气凸轮轴链轮的正时标记对准5点钟位置，右侧排气凸轮轴链轮的正时标记对准12点钟位置。安装右侧正时链条，如图32所示。

    21）安装右侧正时链条外侧导轨，如图33所示。

    22）如图34所示，把右侧正时链条张紧器放入台虎钳，台虎钳卡爪要用软垫垫好，以免损伤张紧器。

    23）用合适的工具，把右侧正时链条张紧器的棘爪锁止机构从棘爪上移开，如图35所示。

    24）慢慢压下右侧正时链条张紧器。
    25）用类似曲别针的工具，固定住右侧正时链条张紧器柱塞，如图36所示。

    26）安装右侧正时链条张紧器，将张紧器螺栓紧固至25N·m，如图37所示。

    27）如图38所示，拔出插入的张紧器柱塞固定工具。释放张紧器张力。

    28）确保右侧正时链条正时标记与凸轮轴链轮和曲轴链轮上的正时标记均保持对齐，如图39所示。

    29）安装曲轴带轮固定螺栓和垫圈，如图40所示。

    30）顺时针转动曲轴2周，确保当曲轴键槽位于11点钟位置时，凸轮轴链轮上的正时标记应位于图41所示的位置。

    31）拆下曲轴带轮固定螺栓和垫圈，如图42所示。

    32）安装曲轴位置传感器脉冲轮，如图43所示。

    33）安装火花塞并紧固至15N·m。
    34）安装发动机前盖。
