现代圣达菲（SANTA FE）2.4L GUS发动机正时校对方法

    一、SANTA FE（圣达菲）轿车2.4L（GUS）发动机正时带部件识别
    SANTA FE（圣达菲）轿车2.4L （GUS）发动机正时带部件识别见图48。

    二、SANTA FE（圣达菲）轿车2.4L （GUS）发动机正时带部件拆卸
    1）拆卸曲轴减振轮、发动机冷却液泵轮和发动机传动带。
    2）拆下正时带盖。
    3）拆卸自动张紧器，如图49所示。

    4）拆卸正时带，如图50所示。

    5）拆卸凸轮轴正时轮，如图51所示。

    6）拆卸机油泵轮螺母时先将气缸体左侧塞头拆除后使用直径8mm螺钉旋具插入60mm以上，如图52所示，以便固定左侧平衡轴。

    7）拆卸机油泵轮螺母和机油泵轮。
    8）松开右侧平衡轴齿轮螺栓。拆卸张紧器B后，拆卸正时带B。从曲轴上拆卸曲轴正时齿轮B，如图53所示。

    9）检查凸轮轴正时齿轮，曲轴正时齿轮、张紧轮和惰轮是否有磨损、裂纹或损坏，必要时更换新品。
    10）检查张紧轮和惰轮间隙，如有噪声，必要时更换。
    11）更换漏润滑脂的零件。
    12）检查自动张紧器是否漏油，必要时更换。检查推杆有无磨损和损坏，如图54所示。

    13）如图55所示，检测推杆的长度，其规范值为14. 5 mm，如果超出规范值，要予以更换。

    三、SANTA FE（圣达菲）轿车2.4L （GUS）发动机正时带部件安装
    1）如图56所示，把曲轴正时齿轮B安装到曲轴内。

    2）在垫外侧涂抹一层机油后安装到右侧平衡轴上，安装右侧平衡轴轮后用手紧固螺栓，如图57所示。

    3）把各个正时齿轮上的正时标记和前壳上的标记对准，如图58所示。

    4）安装正时带B和张紧器B，如图59所示。

    5）提高张紧器B使张力侧齿带B绷紧，然后拧紧张紧器B固定螺栓，如图60所示。

    6）如图61所示，检查正时标记是否对齐。用食指按压正时带，检测正时带挠度，挠度应为5～7mm。

    7）把传感叶片和曲轴正时齿轮安装到曲轴上，如图62所示。曲轴正时齿轮螺栓紧固力矩：160～170N·m。

    8）在气缸体左侧塞孔插入螺钉旋具以固定平衡轴。

    9）安装机油泵轮，按规定力矩拧紧螺母，如图64所示。机油泵轮螺母紧固力矩为50～60N·m。

    10）安装凸轮轴正时齿轮，按规定力矩拧紧螺栓。凸轮轴正时齿轮螺栓紧固力矩：80～100N·m。
    11）安装自动张紧器。插入自动张紧器限位销，如图65所示。

    注意：如果自动张紧器推杆过度凸出时用以下方法改正自动张紧器。
    自动张紧器底部有塞头时，使用平垫和软垫夹住张紧器。用台虎钳水平夹住自动张紧器插入限位销，如图66所示。

    12）如图67所示，在张紧臂上安装张紧轮并用规定力矩拧紧螺栓。张紧轮螺栓紧固力矩：43～55N·m。

    13）如图68所示旋转凸轮轴轮使定位销朝上。

    14）对齐正时标记，将正时带按照机油泵轮一惰轮一排气凸轮轴轮一进气凸轮轴轮一张紧器轮的顺序（图69）安装好。

    15）拔出正时带张紧器上插入的限位销。
    16）将曲轴沿顺时针方向旋转2周，等待15 min后检查张紧器臂和自动张紧器距离之间的间隙A，其规范值为6～9mm。

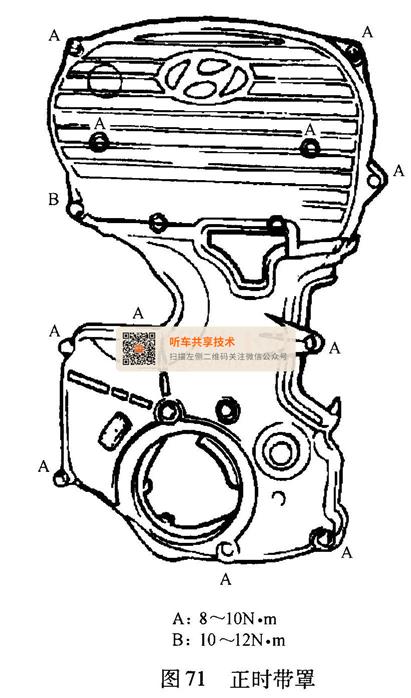

    17）安装正时带罩（图71）并紧固螺栓。
